立式带座外球面轴承支撑结构

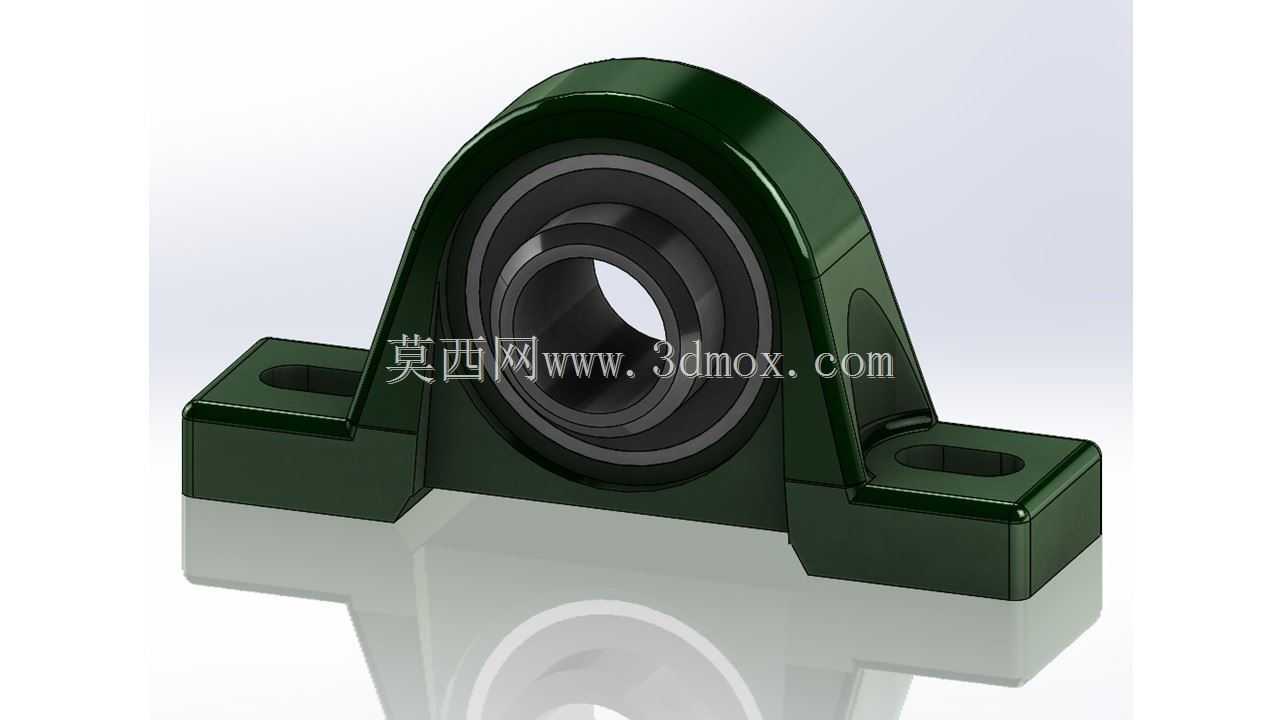

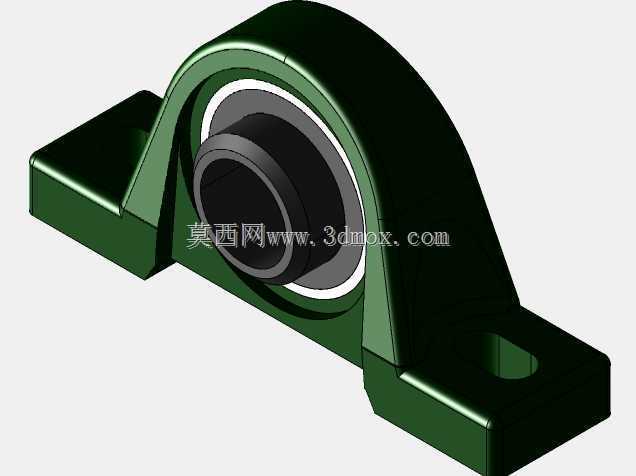

　　这类立式带座轴承支撑结构，在轻工输送线、小型农机传动、食品包装设备的动力传递环节应用极广，核心作用是为旋转轴提供稳定的径向支撑，同时补偿轴系安装过程中产生的少量同轴度误差，避免轴承受额外附加载荷导致提前失效。从结构设计逻辑来看，整体采用矮脚立式安装布局，轴承座本体为一体式铸造成型后做表面防护处理，座体两侧的安装脚设置了长圆形安装孔，安装时可在一定范围内调整固定螺栓的位置，降低安装底座的孔位加工精度要求，适配现场安装时的位置偏差。内置的外球面轴承外圈与座体的内球面配合，可实现自动调心功能，当轴出现轻微挠曲或者安装对中偏差时，轴承仍能保持正常运转状态，不会出现卡滞、异常磨损的问题。从安装边界来看，两个安装脚的底面为共面加工基准面，

　　安装时需保证该面与设备安装机架的贴合度，避免强行锁紧螺栓导致座体变形，挤压轴承外圈影响旋转精度；轴承内孔为标准圆柱通孔，可通过顶丝或者偏心套与转轴实现锁紧，适配不同直径的常用光轴，安装拆卸无需复杂工装，日常维护时仅需定期通过轴承上的注油孔补充润滑脂即可。座体的拱形承力结构经过受力优化，在保证整体支撑刚度的前提下，尽可能减少了不必要的材料冗余，既控制了整体重量，又能承受常规传动场景下的径向载荷，两侧的加强筋结构从安装脚一直延伸到轴承承窝位置，可有效抵消轴运转时产生的倾覆力矩，避免座体在长期交变载荷下出现开裂变形。在实际选型应用中，这类结构常被用于转速不超过3000rpm、载荷平稳的中低速传动场景，相比分体式轴承支撑结构，其集成度更高，

　　安装调试步骤更少，能有效缩短设备的装配周期，同时自带的密封结构可阻挡常规工况下的粉尘、碎屑进入轴承内部，适配多粉尘的生产车间环境，无需额外加装复杂的密封防护组件。建模过程中需重点保证轴承内孔与安装底面的平行度公差，两侧安装孔的位置度需控制在合理范围内，球面配合面的粗糙度需满足配合要求，避免出现配合过紧导致调心功能失效、或者配合过松导致运转时出现异常振动的问题。
