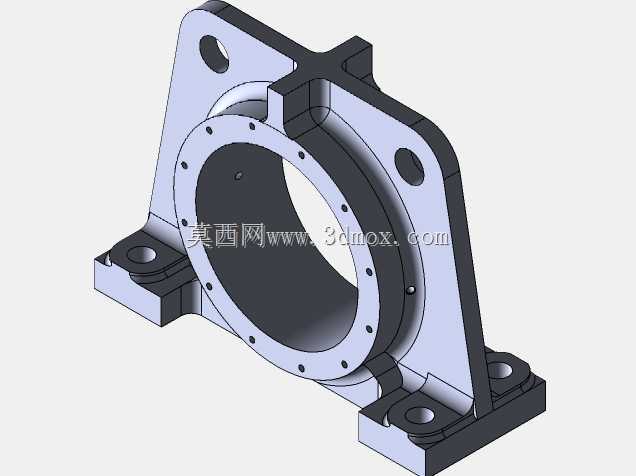

带双侧安装支脚的法兰式轴承支撑座

　　该支撑构件的核心作用是为旋转轴系提供稳定的径向与轴向定位基准，常见于输送线驱动端、中小型减速机输出侧、农用机械传动单元以及工业风机的轴端固定场景。实际装配时，构件中部的大直径通孔用于容纳轴承外圈，孔周均匀分布的螺栓孔可实现端盖或轴承外圈的轴向压紧，避免轴系运转过程中出现外圈蠕动、窜动问题。两侧向外延展的支脚并非简单的加厚结构，其底面经过加工找平，能够与设备安装基面形成完整贴合，支脚上开设的沉孔用于穿装固定螺栓，将整个支撑座的载荷传递至设备机架。从结构受力角度看，中部圆筒承担轴系传递的径向载荷，两侧支脚则通过螺栓预紧形成抗倾覆力矩，这种布局能有效降低轴端悬臂带来的附加弯矩。设计过程中优先保证了安装基准面与轴承孔的同轴度、平行度要求，

　　支脚与筒体衔接处设置的过渡圆角可减少应力集中，避免长期受交变载荷时出现根部开裂。筒体外侧的局部凸台用于增强孔口刚性，防止螺栓压紧时孔口发生形变。安装边界方面，两侧支脚的外伸距离决定了机架所需的最小安装平面宽度，支脚沉孔的孔位间距需与机架预装螺栓孔严格匹配；筒体轴向厚度对应轴承的装配宽度，需预留端盖压紧余量与轴系热膨胀间隙。建模时需重点核查轴承孔与支脚安装面的位置公差，沉孔深度要保证螺栓头完全沉入不干涉外部零件，筒体上各连接孔的分度圆直径需与所选端盖、轴承标准件对应。这类支座在重载启停频繁的工况下，还可在支脚与机架之间增加定位销，承担横向剪切力，降低连接螺栓的受剪负荷。
