立式多支脚混合搅拌设备结构设计

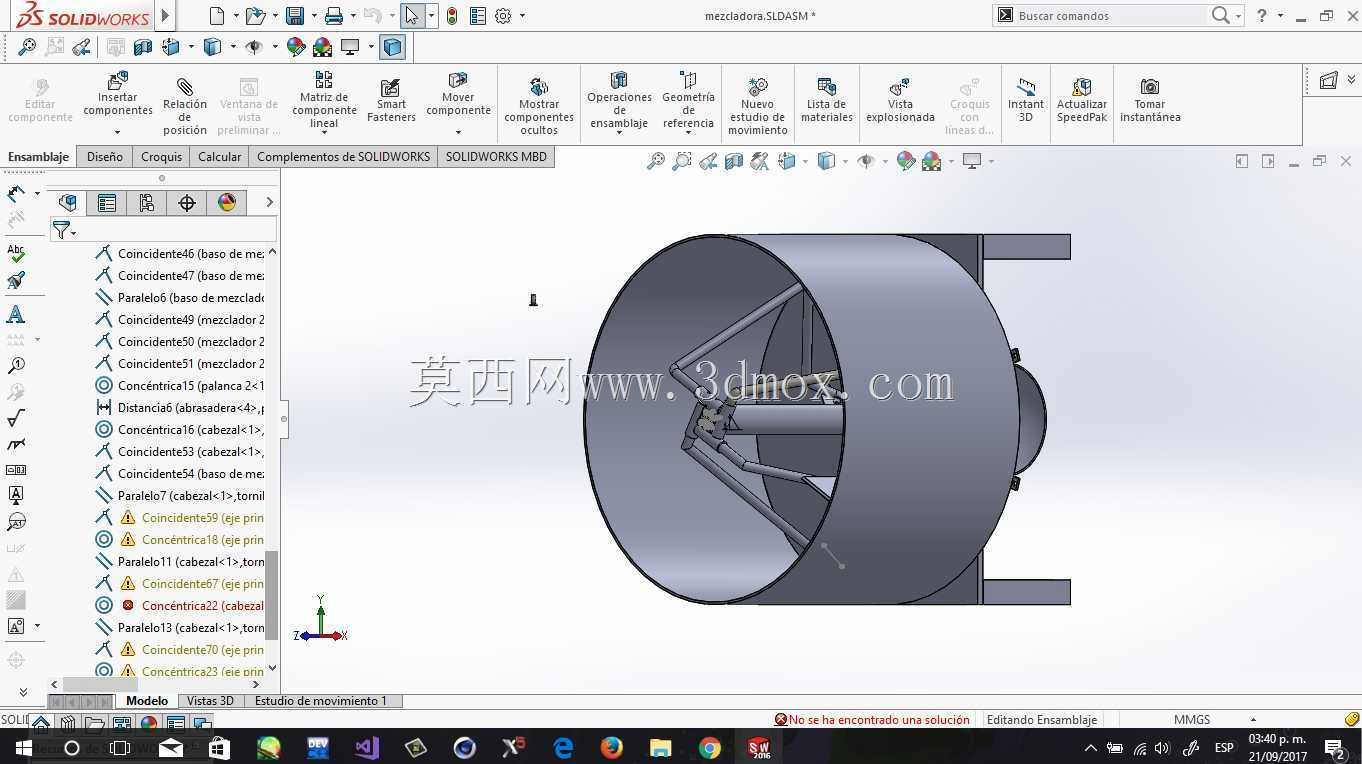

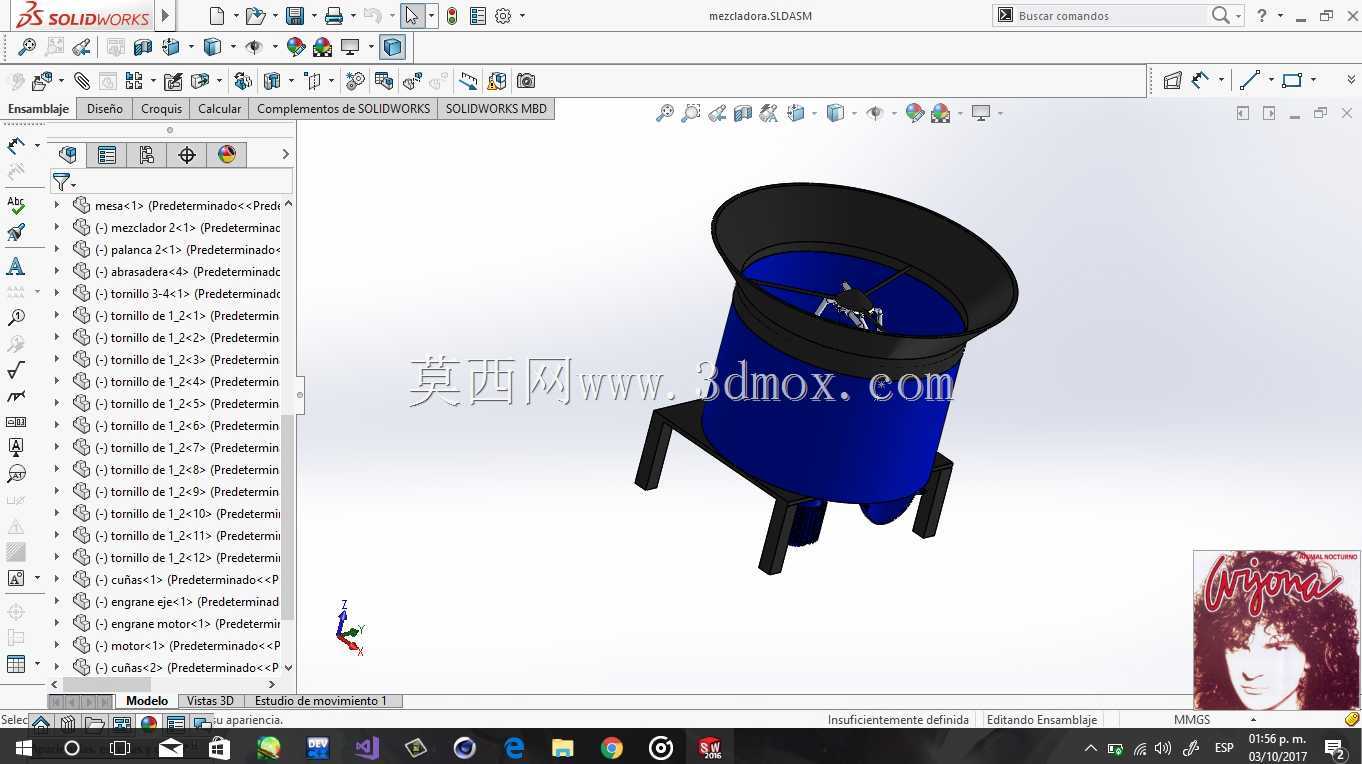

　　这款立式混合设备的结构设计，核心围绕小批量多组分物料的均匀混合作业需求展开，在小型实验配料、精细化工原料预混、特种粉体改性等场景中，这类带支脚支撑的立式结构能有效规避卧式设备残留多、清理难度大的问题。从结构布局来看，设备上部采用扩口式进料导流结构，敞口边缘做了外翻卷边处理，既可以避免投料时物料洒溅，也能在设备运行时阻挡腔体内物料受搅拌离心作用甩出，卷边结构同时提升了上部筒体的结构刚度，减少薄壁筒体受物料冲击产生的形变。设备中部的直筒混合腔体为核心作业区，内部预留了搅拌组件的安装空间，腔体壁厚按照常规小批量混合设备的承压要求做了等厚设计，外壁无额外加强筋，依靠上下端的连接结构与支脚形成稳定的受力框架，避免搅拌过程中产生共振。

　　下部的三支脚支撑结构采用非等角度布局，其中两支脚位于腔体出料侧的对向位置，单支脚靠近出料口一侧，这种布局既保证了设备放置的稳定性，也给出料口预留了足够的接料操作空间，支脚与腔体的连接位置做了局部加厚处理，通过焊接或螺栓连接的方式与筒体固定，支脚底部预留了安装孔位，可根据使用场景选择直接放置在工作台面，或是通过膨胀螺栓固定在地面基座上，安装边界需保证支脚外侧预留至少100mm的操作空间，方便日常清理与部件检修。设备底部设置的锥形出料结构，锥角按照粉体物料的自然安息角设计，能保证混合完成的物料依靠自重顺利排出，减少腔体内的物料残留，出料口位置预留了阀门安装接口，可根据物料特性选配蝶阀、闸板阀等不同出料控制部件。从设计思路上看，

　　这款设备没有采用复杂的集成化结构，所有部件均采用常规机械加工工艺即可完成制作，筒体可采用板材卷制焊接成型，支脚采用标准型材切割加工，上部的导流结构可通过冲压成型，整体加工难度低，后期维护更换部件的成本也相对可控，对于需要搭建小型混合实验线、或是小批量生产特种混合物料的场景，这类结构的设备适配性较强，同时三维建模过程中对各部件的装配间隙做了预留，可直接用于指导后续的工程图输出与实物加工。
