带支架斜溜槽储料罐体结构设计

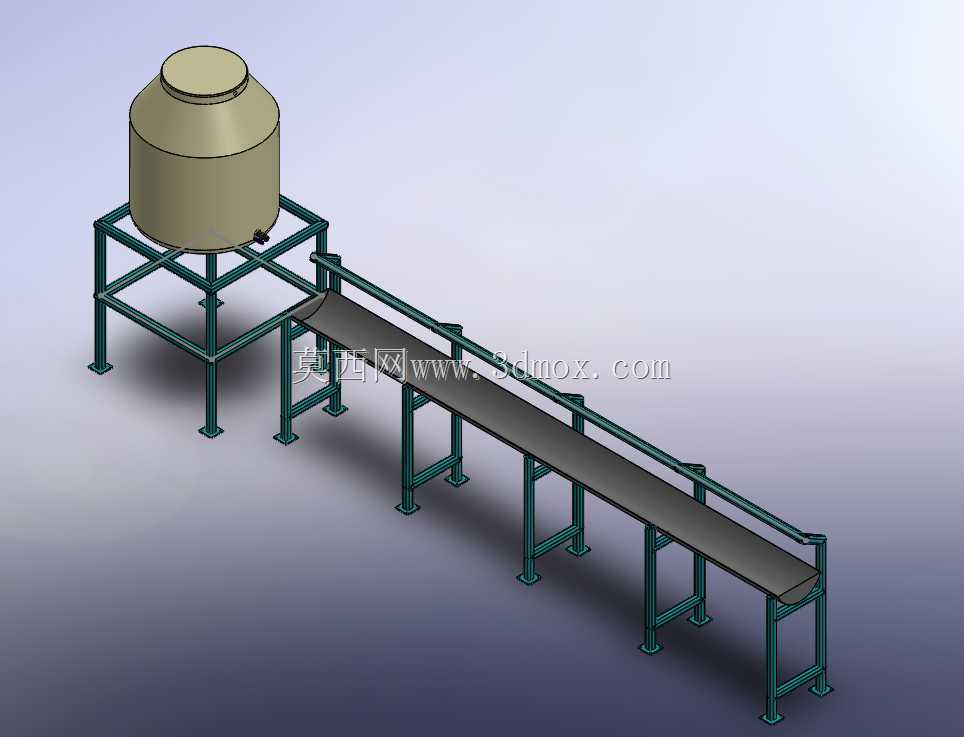

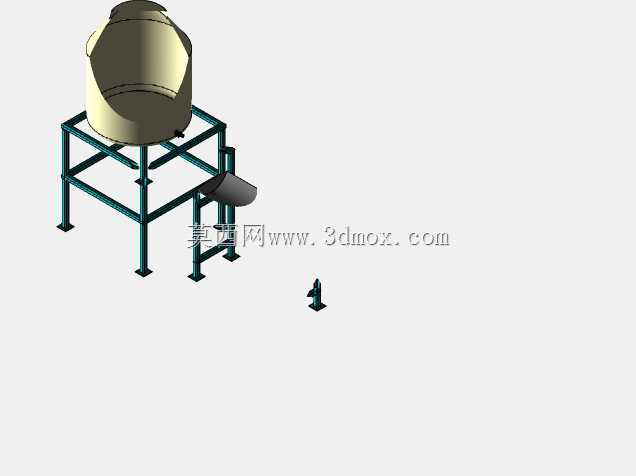

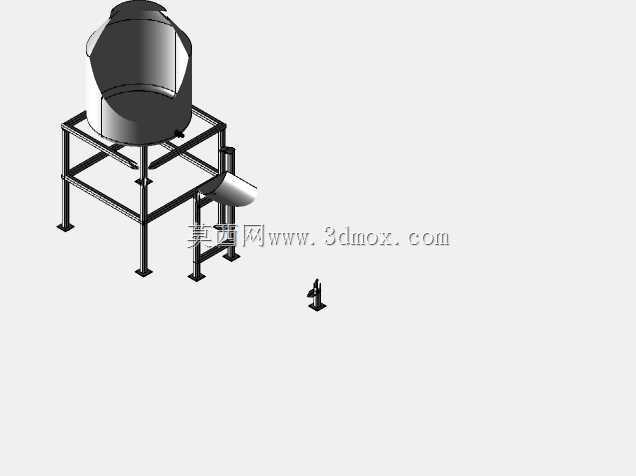

　　这套带支撑钢架的储料罐体结构，常见于小型农牧加工、乡村民宿餐厨余料暂存、小型酿造作坊的物料中转环节，区别于大型工业立式储仓，该结构整体占地尺寸紧凑，适配场地受限的中小型作业场景，不需要做大面积的地基预埋，架体底部的方形支脚可直接通过膨胀螺栓固定在硬化水泥地面上，安装边界预留半米左右的操作维护空间即可完成布设。罐体上部采用敞口收边设计，方便人工或者小型上料设备直接倾倒物料，罐身做了微锥度过渡，靠近底部位置预留了下料接口，对接侧方伸出的斜溜槽，溜槽的倾斜角度经过反复校核，刚好满足颗粒状、半流体状物料依靠自重下滑的角度要求，不会出现物料卡滞堆积的问题，同时溜槽末端做了外翻边处理，方便对接下方的接料容器或者输送设备。

　　支撑钢架采用方管焊接成型，整体为四层横撑加固的框架结构，四根主立柱垂直贯穿上下横撑，焊接位置做了三角加强筋处理，能够承受满载状态下罐体的整体重量，不会出现架体扭曲变形的问题，架体一侧预留了爬梯安装位，日常可加装简易爬梯完成罐体内部的清理维护作业。设计过程中优先考虑了结构的易加工性，所有方管构件均采用常规规格的型材，不需要定制特殊截面材料，罐体的卷制、焊接均可在常规五金加工厂完成，不需要大型专用加工设备，整体装配逻辑简单，现场仅需要普通焊接工具与螺栓紧固件即可完成整体组装。罐体与架体的连接位置采用抱箍式固定结构，不需要在罐壁额外焊接过多连接耳板，减少了罐壁的焊接应力点，避免长期使用过程中焊缝位置出现渗漏问题，

　　架体底部的支脚做了加大的接触垫板，分散架体对地面的压强，避免长期承重后地面出现局部沉降导致架体倾斜。斜溜槽与罐体的连接位置采用可拆卸法兰结构，日常清理或者更换不同口径溜槽时不需要破坏罐体主体结构，可根据实际输送物料的粒径大小更换对应尺寸的溜槽组件，适配不同的作业需求。整体结构没有复杂的传动部件，日常维护仅需要检查架体连接螺栓的紧固状态、焊缝是否出现开裂即可，运维成本极低，适配小规模作业场景下低频次、高可靠性的使用需求。
