阿雷纳多拉传感检测设备结构设计

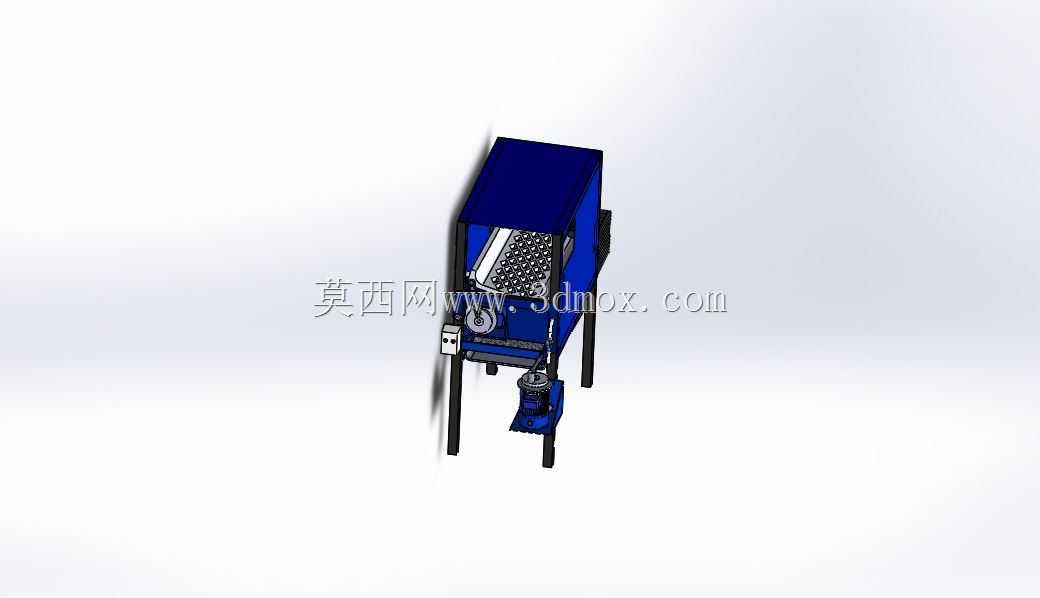

　　这款传感检测类设备的结构设计，首先围绕工业现场的在线检测工位需求展开，常见应用于零部件加工产线的末端工序，完成工件特定参数的非接触式检测与信号采集，适配离散制造产线的快换检测需求，无需大幅改动原有产线布局即可完成加装。设备采用立式框架式承载结构，四根支腿作为主要支撑构件，底部预留调平安装孔位，可直接固定在车间地坪或者配套工作台面上，安装边界控制在占地0.4平方米以内，整体高度不超过1.2米，不会遮挡产线操作人员的通行与操作视线，适配多数中小型机加工产线的工位空间预留尺寸。上部的封闭箱体为核心传感组件的安装舱，内部预留了标准安装螺孔阵列，可根据检测需求更换不同类型的传感采集模块，箱体侧面开设走线槽与快插航空插头接口，

　　方便现场布线与信号线路的快速对接，避免线缆外露造成的剐蹭与信号干扰。中部的倾斜操作面板区域集成了状态指示与参数调试控件，面板倾角设置为15度，符合站立操作时的人体工学视角，操作人员无需弯腰即可完成参数查看与调试操作。下部设置的可调节检测工位托架，可根据待检测工件的外形尺寸调整托举高度与固定位置，托架采用快拆式结构设计，更换不同检测工装时无需借助专用工具，单名操作人员即可在3分钟内完成工装切换，适配多品种小批量的生产检测需求。设计过程中优先考虑了设备的维护便捷性，上部箱体的侧盖板采用卡扣式固定，无需拆卸整体框架即可完成内部传感组件的校准与更换，支腿底部设置的橡胶减震垫可过滤产线周边设备运行产生的振动，

　　避免振动传递到传感组件造成检测数据偏差。设备的整体重心控制在下部1/3高度区间，即使在托架伸出最大位置时也不会出现倾覆风险，满足工业现场的安全使用要求，所有外露构件均做了圆角钝化处理，避免操作人员磕碰受伤，框架构件采用标准型材拼接，加工与装配难度低，后期维护替换配件无需定制开模，可直接采购标准型材完成维修更换。
