立式后备式不间断电源电池组结构设计

　　在中小功率办公供电保障场景里，立式后备式UPS的电池组结构设计，直接决定了设备的安装适配性、运维便捷性与运行可靠性，这类设备常部署在工位旁、弱电井侧、小型机房机柜边的零散空间，对安装边界的把控是结构设计阶段的核心考量之一。从实际落地的安装需求来看，这类立式电池组配套的UPS整机宽度控制在90-110mm区间，深度在220-260mm区间，高度在300-360mm区间，整体占地仅相当于一本32开词典的大小，能够塞进办公桌与墙面的150mm缝隙中，也可以直接放置在标准网络机柜的侧方空余位置，不需要额外预留大面积安装空间，适配零散部署的供电补能需求。

　　从功能特性层面看，该电池组作为后备式UPS的核心储能单元，主要承担市电中断瞬间的电能释放职能，在市电正常供应阶段，电池组处于浮充待命状态，配合主机的充电管理电路维持满电储备；当市电出现电压骤降、中断、浪涌等异常情况时，电池组会在10ms内完成电能输出切换，为连接的桌面终端、小型网络设备、门禁控制器等负载提供5-15分钟的续电时长，足够支撑用户完成数据保存、设备正常关机等操作，避免突发断电造成的文件损坏、硬件损伤。

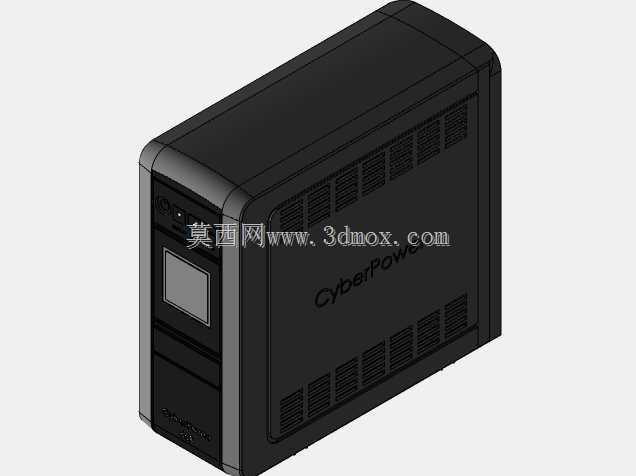

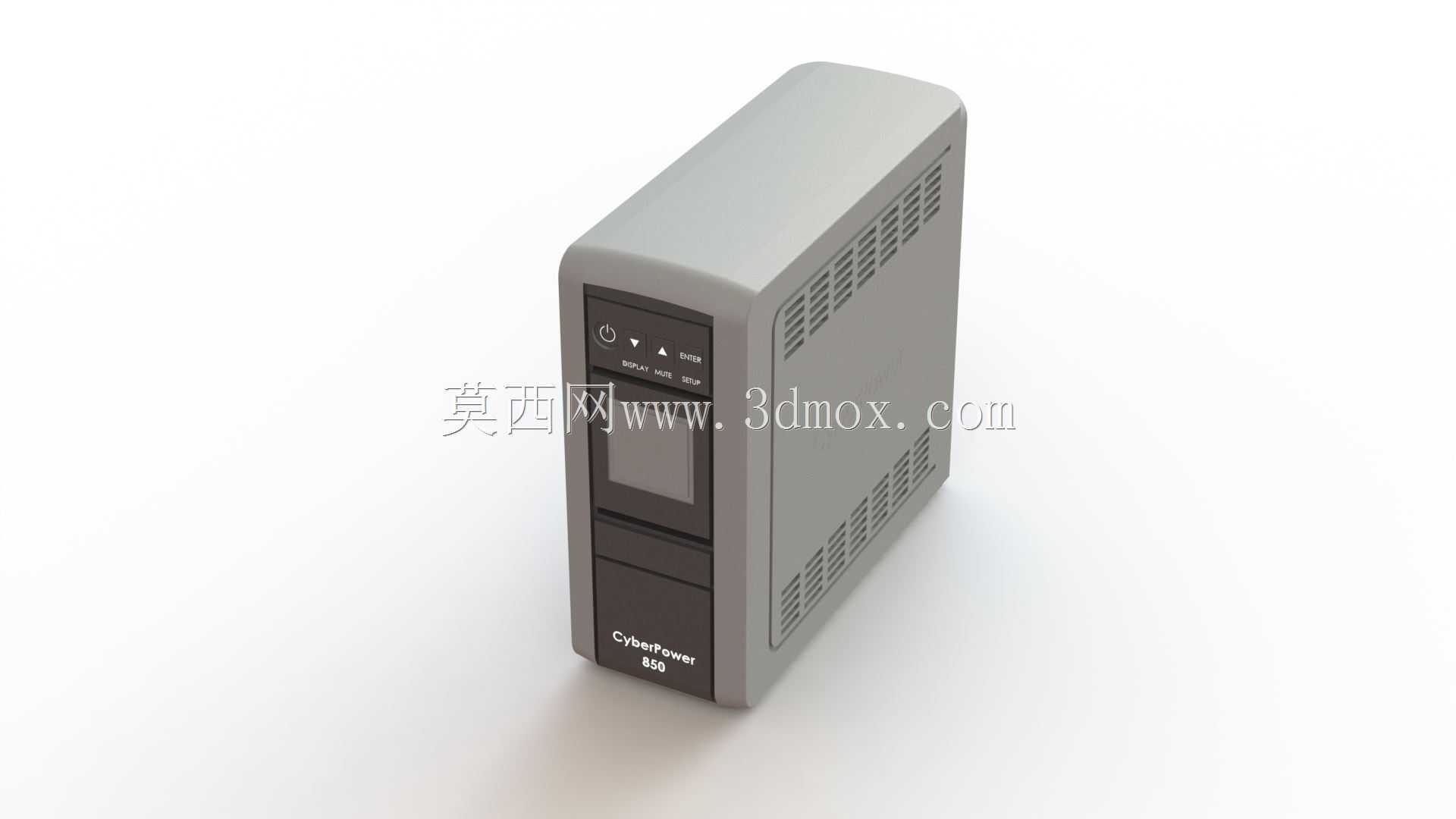

　　设计思路上，结构团队优先考虑了立式布局的空间利用率，将铅酸储能电芯沿垂直方向堆叠排布，电芯与外壳内壁之间预留3-5mm的空气对流间隙，外壳侧面对应电芯排布的位置开设矩阵式通风散热孔，浮充状态下电芯产生的微量热量可以通过自然对流从散热孔散出，不需要额外加装散热风扇，既降低了设备运行噪音，也减少了风扇故障带来的运维风险。前面板区域采用分层布局，上部集成状态指示灯、功能按键与小型显示屏安装位，能够直观显示电池剩余电量、市电状态、负载占比等信息，中部预留品牌标识丝印区域，下部设置可拆卸的电池仓盖板，运维人员不需要拆开整机外壳，只需要拧下盖板的两颗固定螺丝，就可以直接更换老化的电芯，大幅降低后期运维的操作难度。

　　外壳结构采用ABS工程塑料注塑成型，边角位置做R8-R12mm的圆弧过渡处理，既避免了尖锐边角在搬运、部署过程中造成磕碰损伤，也提升了外壳的结构抗冲击强度，1米高度自由跌落至水泥地面时，外壳不会出现开裂、变形问题，能够保护内部电芯不受冲击损伤。电芯固定结构采用阻燃ABS材质的定位卡槽，每节电芯都被卡槽完全限位，即使设备受到外力晃动、倾斜，电芯也不会出现移位、接线端子松脱的问题，接线端子位置额外增加绝缘挡片，避免金属异物触碰造成短路风险。

　　从实际应用场景的适配性来看，该结构设计充分考虑了非专业场景的使用需求，整机重量控制在4.5-5.5kg区间，单人就可以完成搬运、部署，底部设置四个高度1mm的橡胶防滑脚垫，放置在光滑的桌面、瓷砖地面上时不会出现滑动移位，同时脚垫能够垫高机身，避免地面的冷凝水直接接触外壳底部，提升潮湿环境下的使用安全性。前面板的操作按键做内凹式设计，避免日常搬运、摆放过程中误触功能按键，状态指示灯采用柔光设计，夜间运行时不会产生刺眼的光污染，适配办公区域的部署环境。

　　在结构细节的处理上，外壳的合模缝位置做错位止口设计，能够阻挡日常使用中的灰尘、泼溅液体进入机身内部，达到IP20的防护等级，满足室内办公环境的使用要求。内部走线全部沿外壳内壁的走线槽排布，用线卡做固定，避免走线杂乱挤压电芯、影响散热，高压接线位置全部套绝缘热缩管，接线端子做镀锡处理，降低长期使用后的接触电阻，减少接头发热问题。电池仓盖板与机身之间设置防脱卡扣，拧下固定螺丝后盖板不会直接掉落，避免运维过程中盖板磕碰损坏。
