管式桁架结构童车承载框架设计

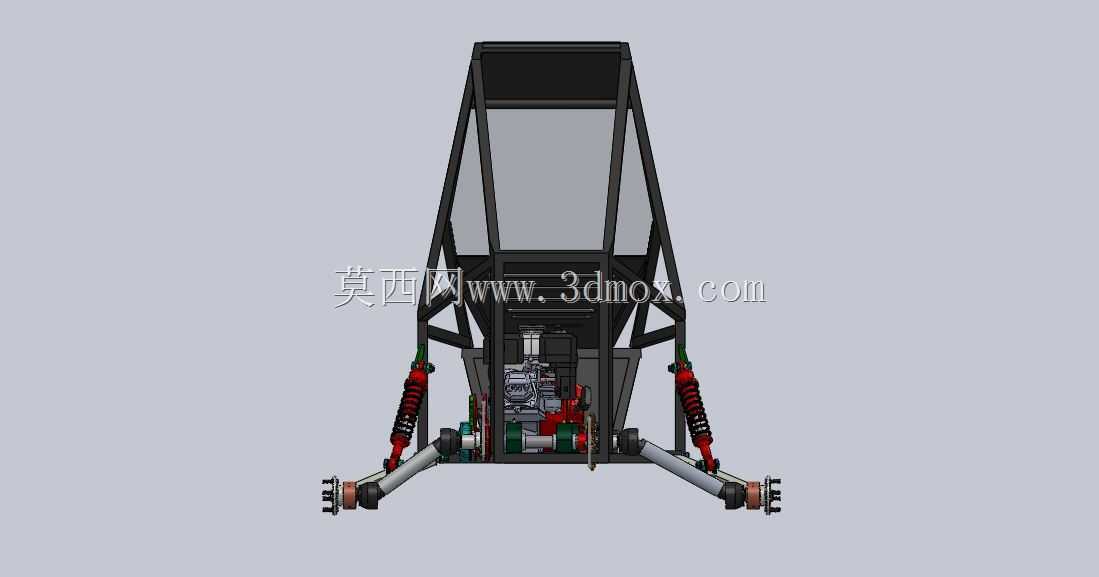

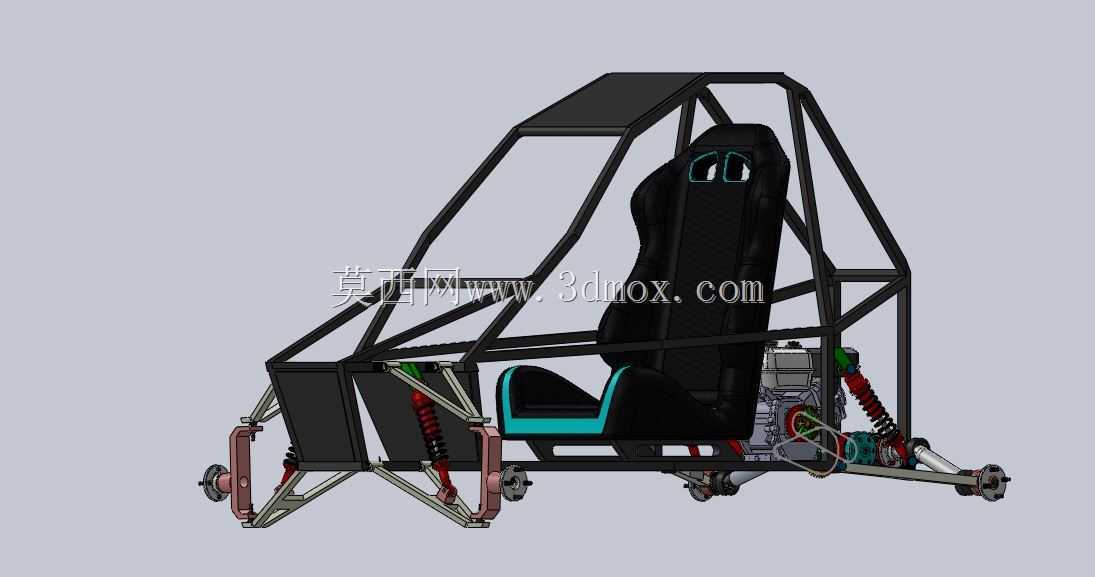

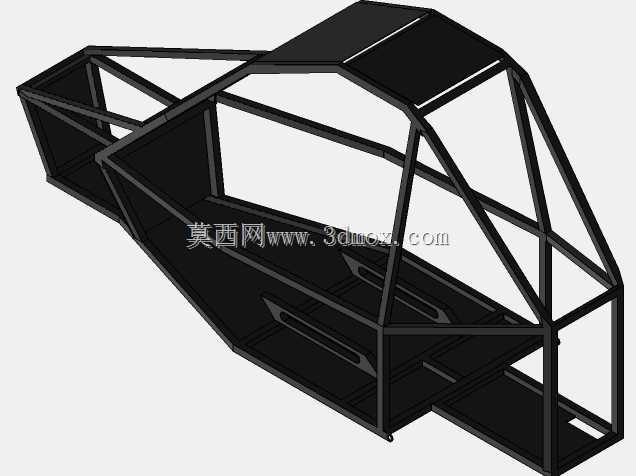

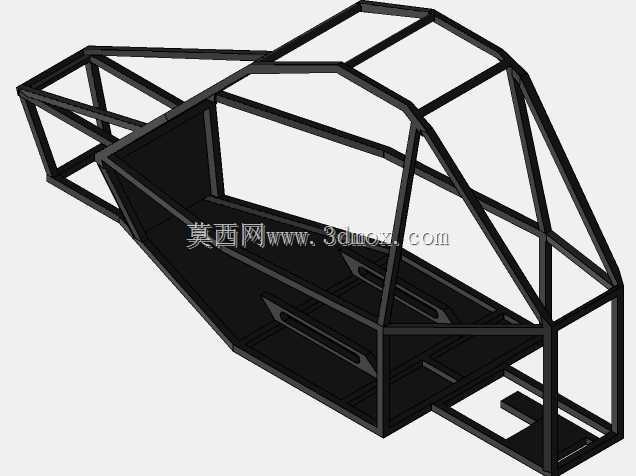

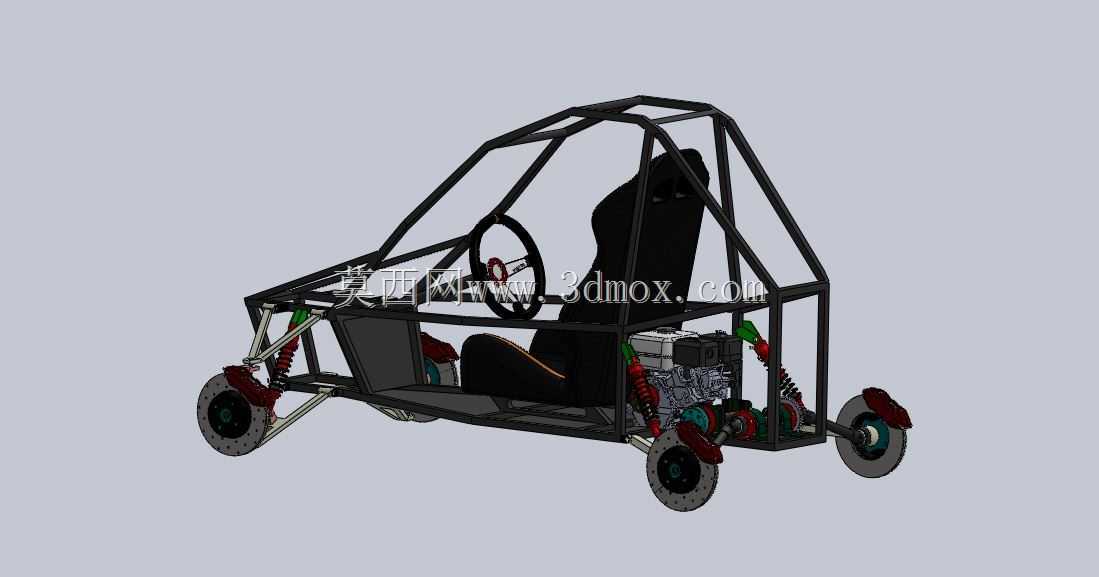

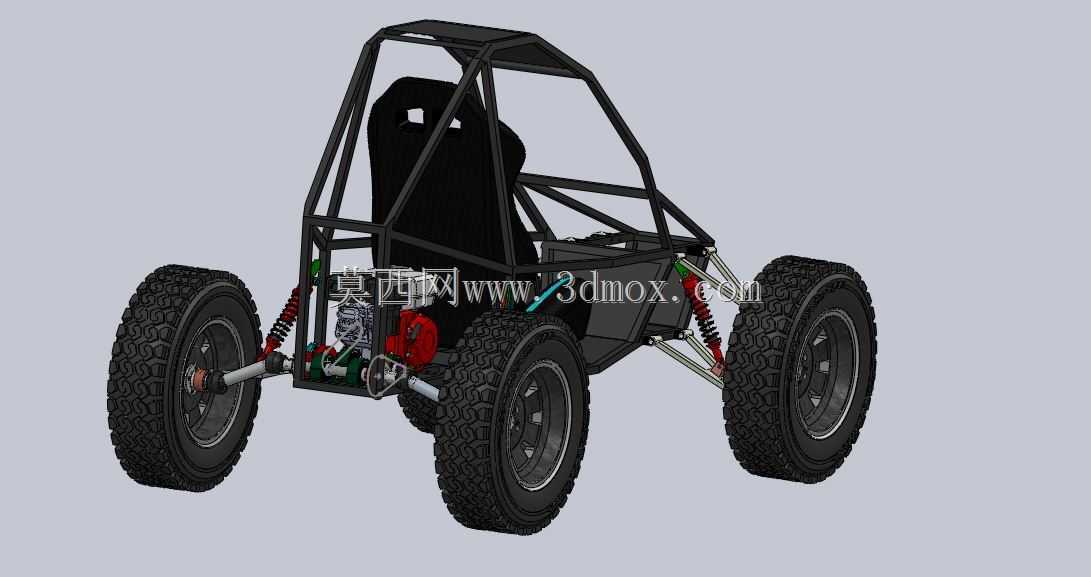

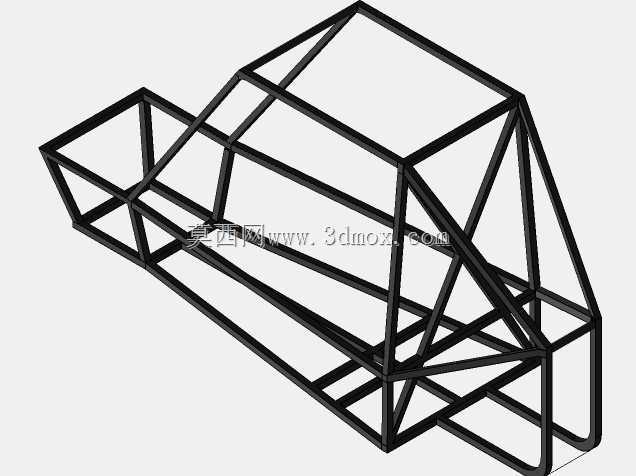

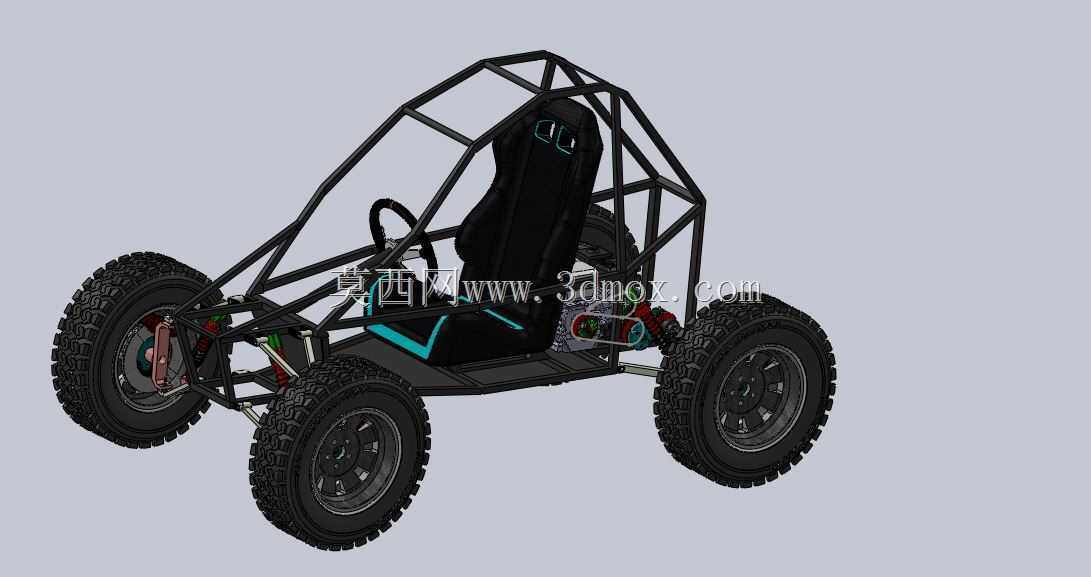

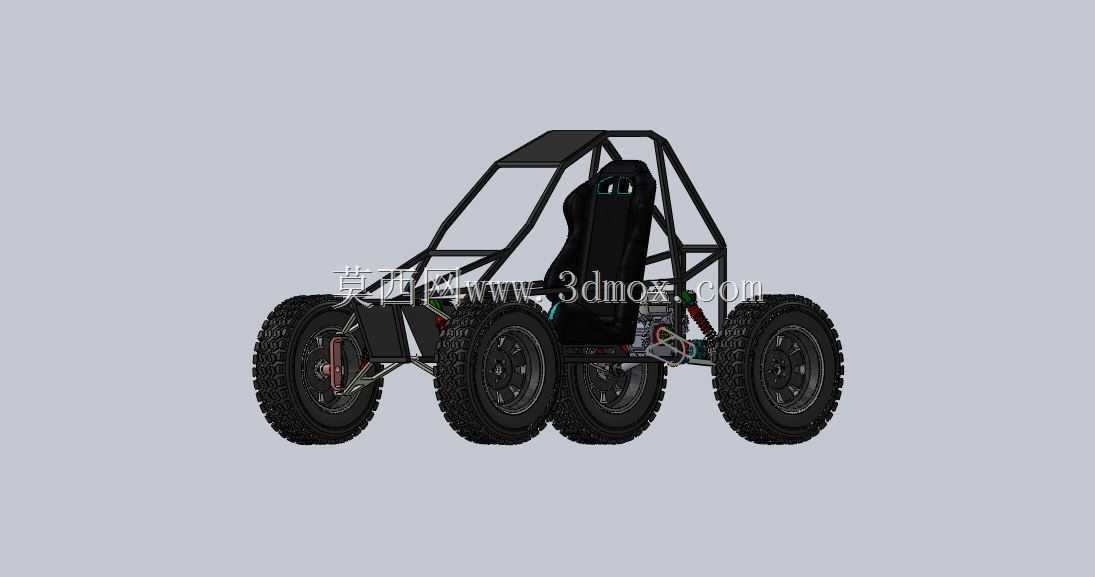

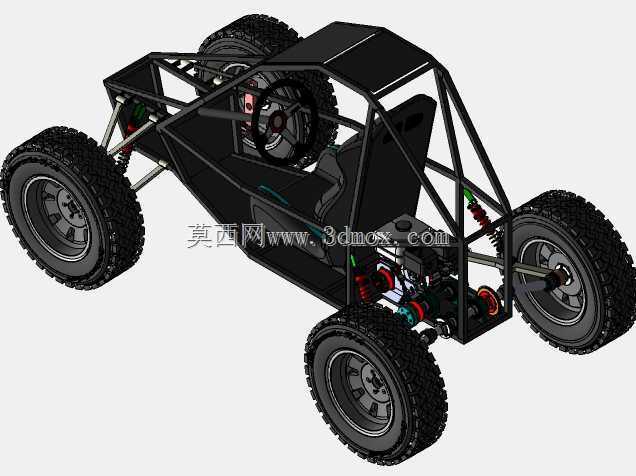

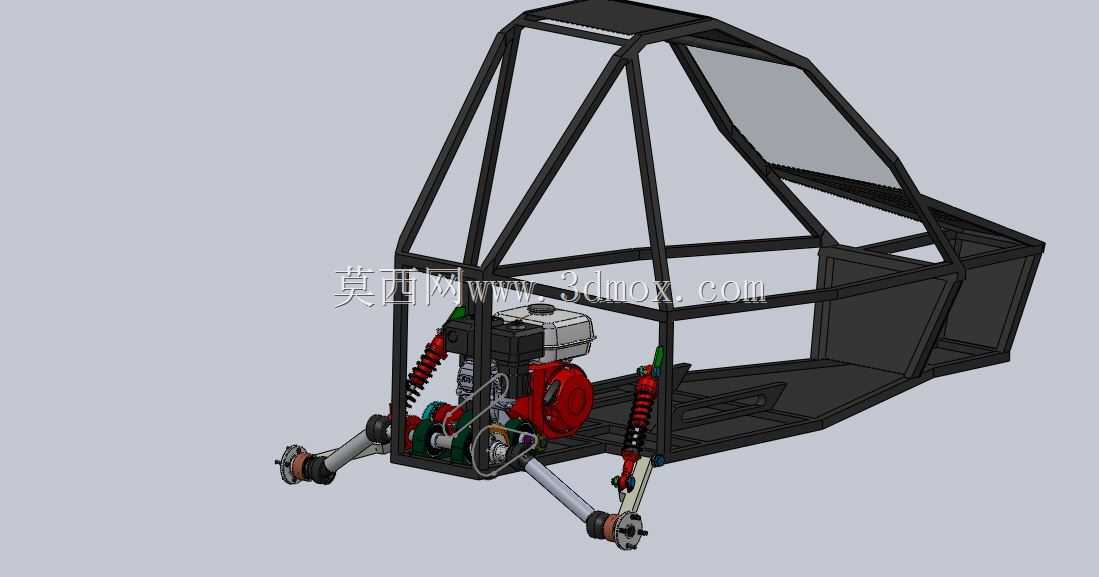

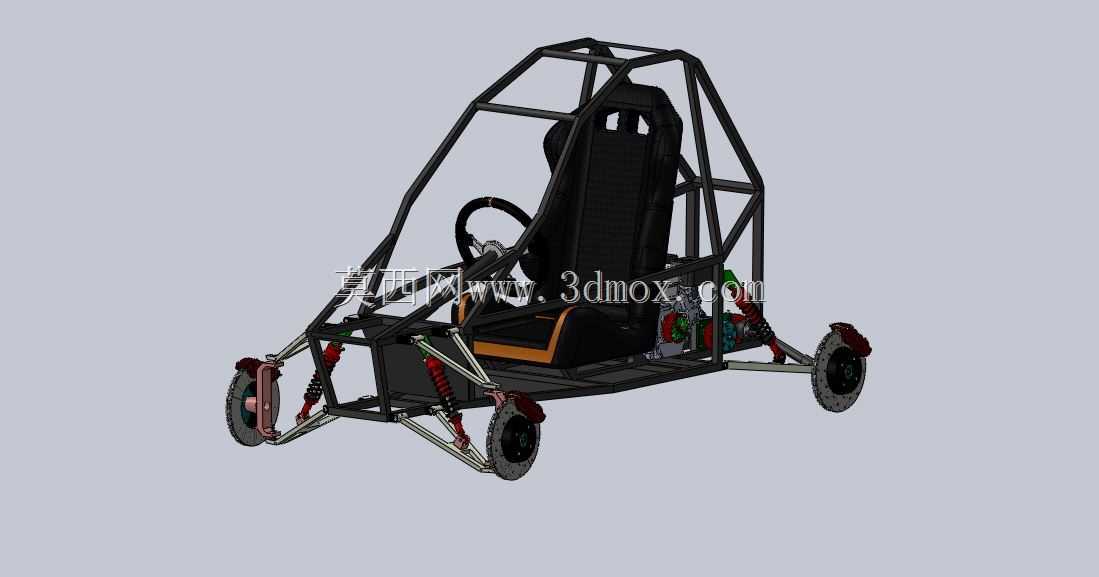

　　该模型呈现的是一套以圆管型材搭建的婴童乘用车辆主体承载框架，整体采用空间桁架受力思路，将乘员舱、前部支撑区、底部承托区和后部安装区整合为连续的管架体系。框架轮廓前窄后宽，前端形成收束的支撑端，便于布置转向或推行连接结构；中部围合出近似舱体的乘坐空间，上部杆件构成防滚和围护边界，可在后续装配中连接篷布、护围或软包内衬；底部多根平行与交叉杆件组成承托平面，用于安装座板、悬挂连接件或底板。

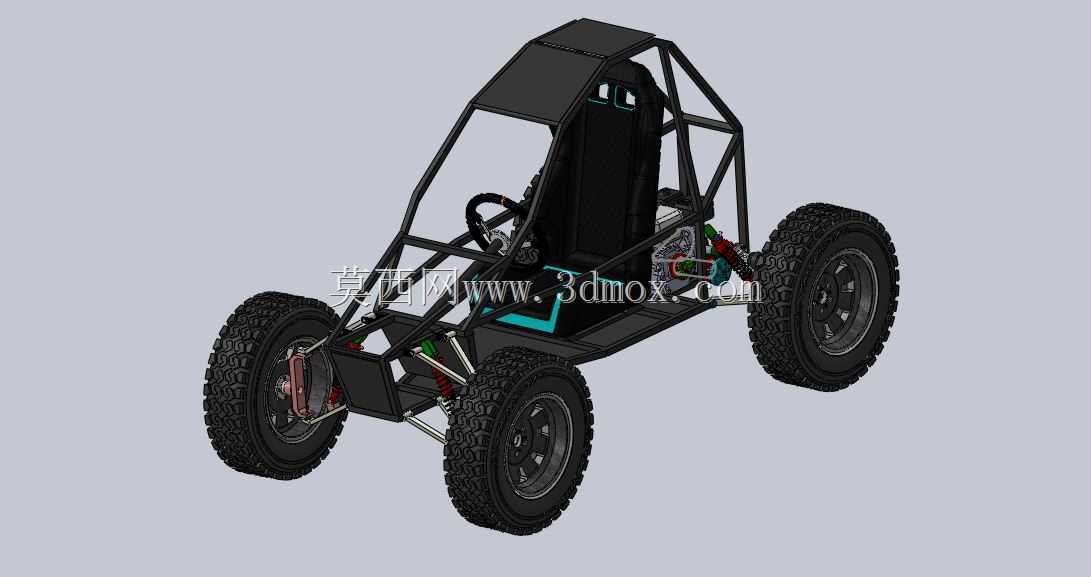

　　从实际使用场景看，这类管式车架常见于轻型童车、越野风格婴儿车或定制化乘用玩具车。杆件之间通过节点连接形成稳定的三角形传力路径，相比整块钣金壳体，结构重量更低，内部空间开放，便于线束、绑带、坐垫和轮组支架穿行布置。设计时需要重点关注乘员区域的净空边界：侧围杆件不能过度侵入乘坐宽度，上部横梁需保留足够头部空间，底部承托面则要兼顾座板安装平面与轮组跳动空间。

　　建模过程中，框架中心线的空间定位是核心。每根管材的走向不仅决定外形，也直接影响弯矩传递和节点焊接位置。前部斜向主梁承担推行或牵引时产生的纵向力，中部竖杆与斜杆把侧向载荷分散到底部边框，后段封闭框则用于提高尾部抗扭刚度。底部预留的长槽形区域可作为踏板、电池盒或加强板的安装位，周边节点应避免出现过小夹角，以免实际焊接时操作空间不足。

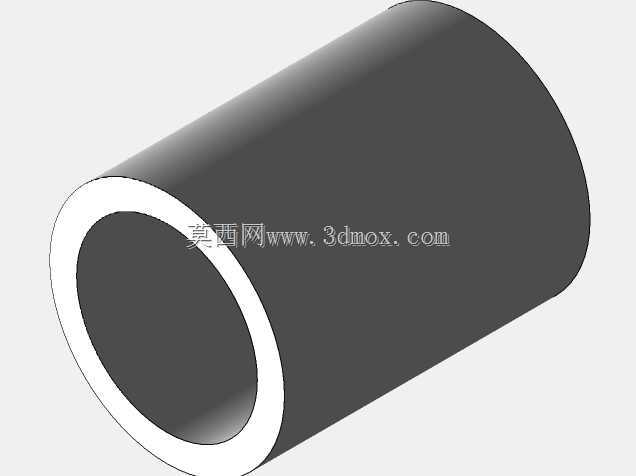

　　在尺寸与安装边界方面，框架总长、总宽和高度需要围绕轮距、座宽及握持高度协同确定。前端收束区适合设置转向节或前轮摇臂，后端框体可连接后轮轴、推杆或拖挂接口。管径与壁厚虽未在外观模型中直接体现，但结构工程师在深化时应结合管材规格校核节点强度，尤其要检查乘员重心附近的底梁挠度、侧翻工况下的上部杆件稳定性，以及频繁受力节点处的焊缝布置。

　　该框架没有表现外覆盖件，反而突出了童车设计中最基础的承载逻辑：先以空间管架确定安全边界和安装基准，再叠加座椅、轮组、制动、遮阳和围护系统。对于结构设计人员而言，这类模型可用于验证管架拓扑、检查装配干涉、推演焊接工装定位面，也可作为轻量化童车或小型四轮承载平台的概念骨架继续深化。
