AFTS31000鞍座式管路扩散器结构

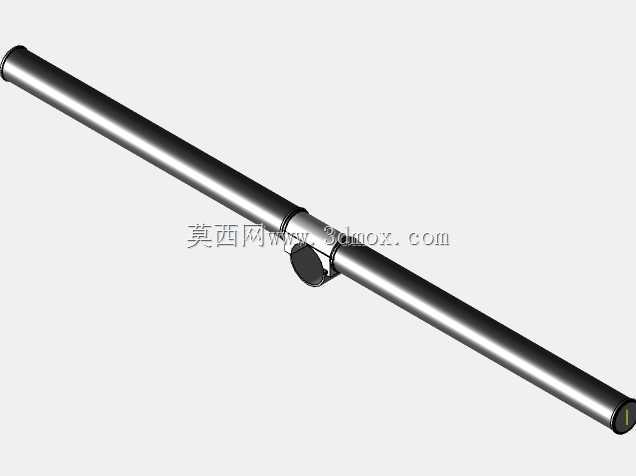

　　该模型呈现的是一种鞍座式管路扩散部件，主体由长直管段和中部侧向接口组成，整体结构简洁，适合在已有管线上进行旁路接入、介质引出或流体分配。长管段作为主流通通道，两端保留明确的圆柱边界，可在装配中与上下游管道、卡箍或焊接接口形成连续流路；中部侧向接口采用鞍座贴合形式，与主管外壁形成局部包覆，这种处理能够降低接口处的应力集中，也便于在有限空间内确定安装方位。从工程使用角度看，这类部件常见于水处理、化工配料、冷却循环、气体分配及小型工艺试验台。主管承担主要输送任务，侧向接口可连接支管、仪表引压管、取样支路或加注管路；当介质从主管经过接口区域时，扩散结构可引导局部流向，避免支管入口形成强烈涡流或死区，从而提升取样稳定性、

　　分配均匀性和下游仪表读数可靠性。设计上，模型保留了管件最核心的几何关系：主管轴线与侧向接口轴线垂直相交，接口根部做圆滑过渡，外轮廓与主管曲面连续贴合。这种造型并非单纯追求外观，而是直接影响密封、焊接或夹持定位。若采用焊接方案，根部过渡可为焊道预留空间；若采用卡箍或鞍座夹持，包覆面则提供周向定位和承压接触区。长管两端的平直段长度也具有实际意义，它为装配留出扳手、卡箍或焊缝操作距离，避免侧向接口与端部接头发生干涉。在选型和建模校核时，需要重点关注主管外径、壁厚、接口通径、接口中心至管端距离以及接口外伸长度。这些尺寸决定管路布置边界，也影响流体阻力和支吊架位置。侧向接口不宜过度贴近弯头、变径或阀门，因为上游扰动会削弱扩散效果；

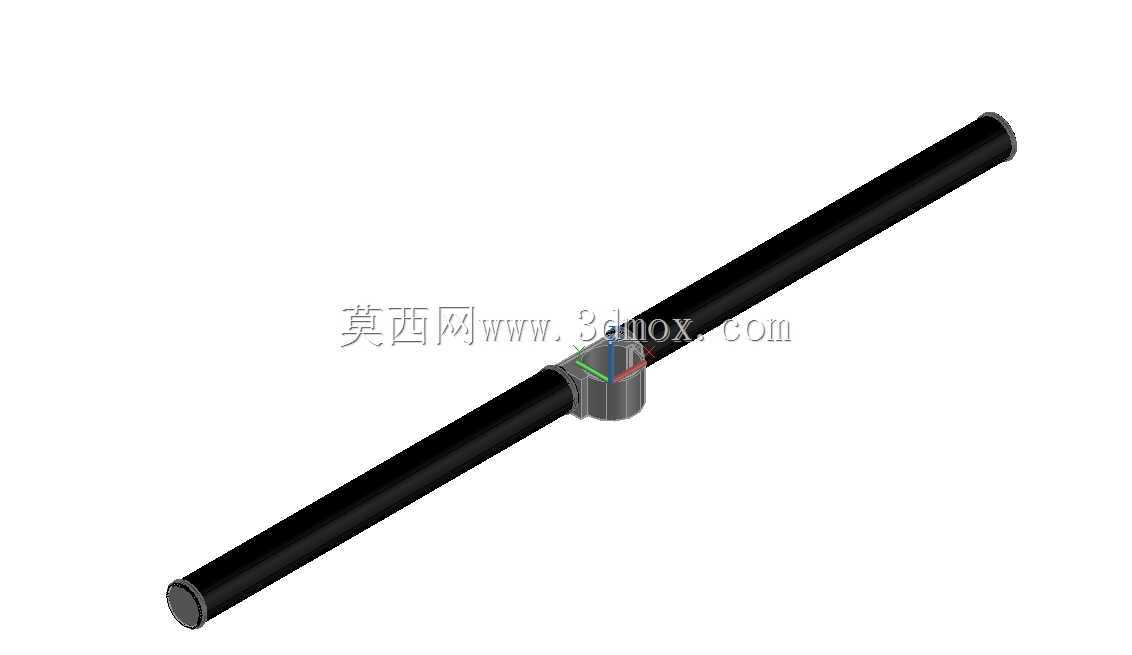

　　将其布置在直管段稳定流区内，可使支管引出的介质状态更具代表性。对于需要频繁拆装的场合，接口端部可预留法兰、外螺纹或快装结构；对于固定管线，则可直接采用焊接形式。三维结构还体现了制造与装配的平衡。长管采用规则圆柱面，便于下料、机加工和检测；中部接口与主管的相贯关系清晰，适合在建模阶段进行干涉检查、流道抽取和工程图生成。外观上的黑色主管与灰色接口区分了不同功能区域，也可在装配模型中帮助识别主路与支路。实际应用中，该扩散器可作为管路系统中的基础连接元件，用于把单一主管流路扩展为带侧向分支的功能节点，兼顾通流、引出、分配和安装便利性。
