游梁式有杆采油抽油机结构模型

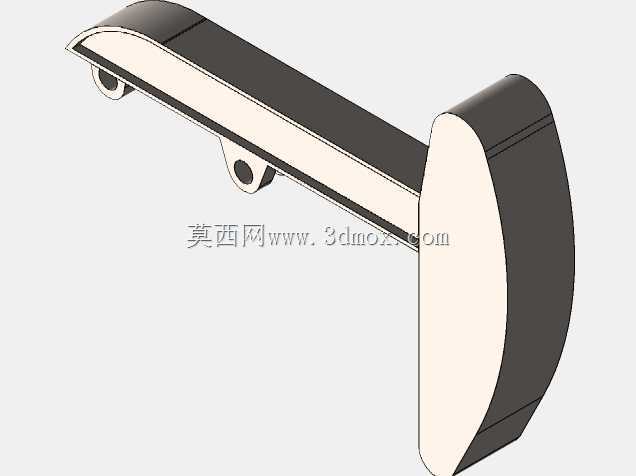

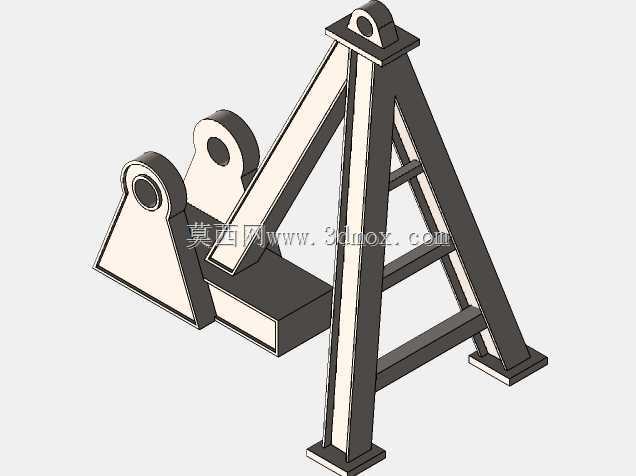

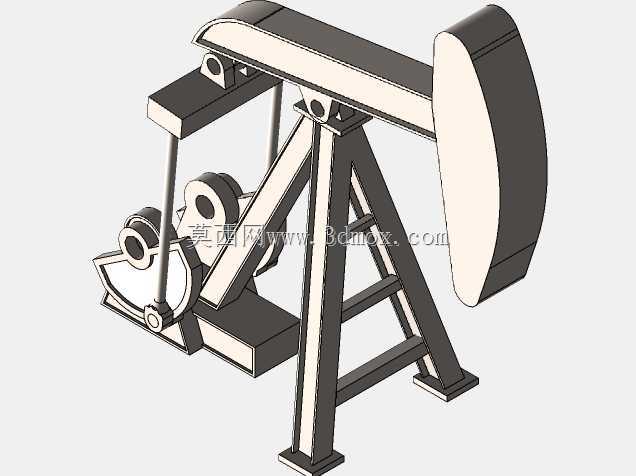

　　陆上油田开采现场最常见的地面举升核心设备，就是这类游梁式有杆抽油装置，整套结构通过四连杆机构把减速箱输出的旋转运动，转换为驴头端的上下往复直线运动，带动井下抽油杆柱完成原油抽汲动作。这套三维结构完整还原了现场设备的核心组成：底部采用三角桁架式支架作为承载主体，支架底部预留的安装法兰面可直接与现场混凝土基础的预埋螺栓对接，安装时需保证支架顶面的轴承座安装面水平度偏差控制在千分之二以内，避免后续运转出现偏磨。游梁部分采用变截面箱型焊接结构设计，尾部配置的平衡块可根据井下泵挂深度、冲次参数调整配重位置，抵消抽油杆上下行程的载荷差，降低减速箱与电机的输出扭矩波动。前端驴头采用弧面轮廓设计，保证悬点运动轨迹始终与井口中心对正，

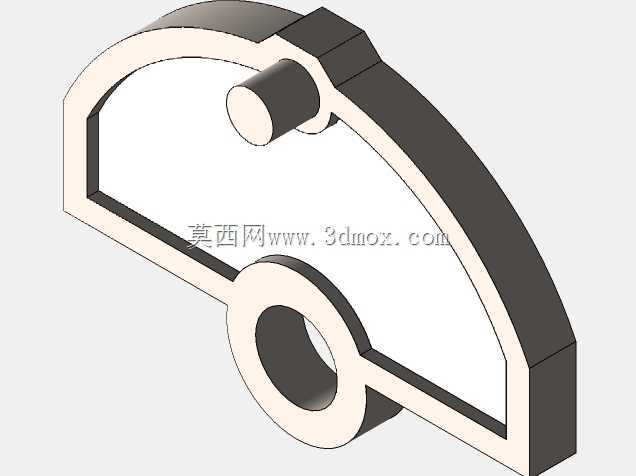

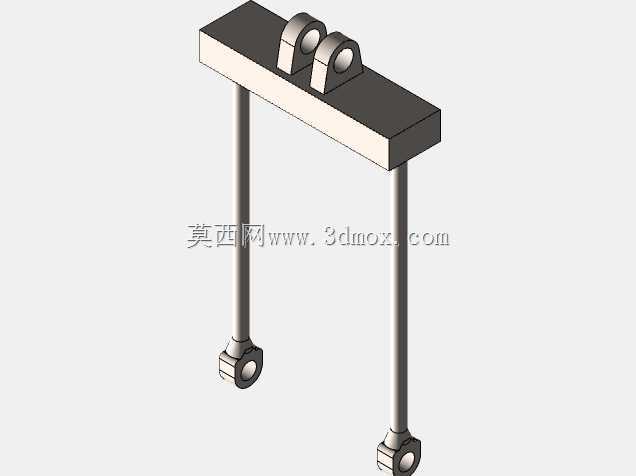

　　避免光杆出现偏磨密封件的问题。曲柄连杆机构的铰接点全部配置了自润滑轴承套，建模时特意还原了铰接处的间隙配合公差，可直接用于运动仿真验证，模拟不同冲次下的悬点位移、速度变化曲线，匹配不同井深的抽汲参数需求。整套模型的支架支腿跨距、游梁摆动角度范围、驴头悬点的最大行程都按照常规10型抽油机的实际安装边界还原，在井场布局设计时，可直接导入站场三维布局文件，校核设备与井口、输油管线、巡检通道的安全间距，避免现场安装出现干涉问题。这类设备的日常运维中，最常出现的问题集中在铰接点磨损、平衡块偏移、减速箱密封渗漏，建模时对易损部位的连接结构都做了拆分设计，可直接用于运维培训的拆解演示，帮助现场运维人员快速掌握部件拆装顺序。

　　不同于大型成套采油装备的复杂集成，这类常规游梁抽油机结构可靠性高、运维成本低，在低渗透油田、边际油井的长期开采中应用占比极高，模型中所有钢结构件的连接方式都采用现场通用的螺栓铰接、焊接固定形式，没有特殊定制的异形连接件，结构设计完全匹配现有油田的配件储备体系，替换部件时无需额外开模定制。
