触控式桶装水自动抽水器结构设计

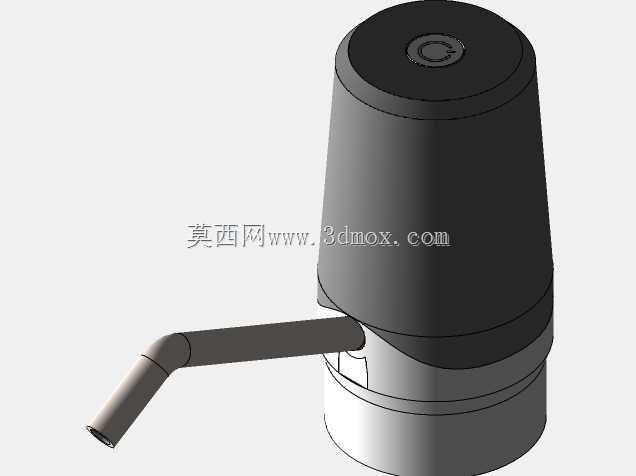

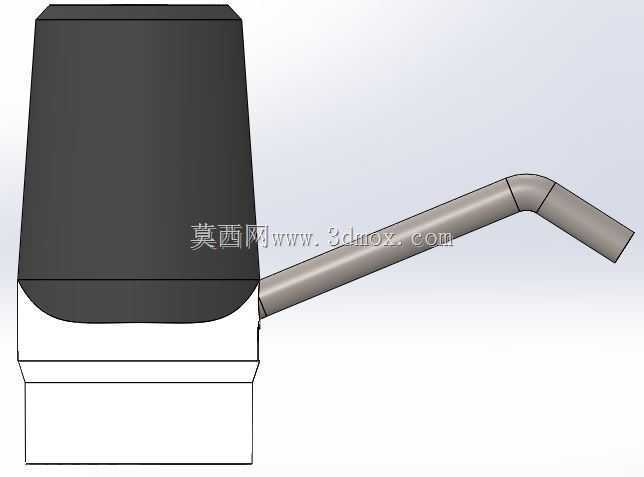

　　该模型呈现的是一种直接安装在桶装水容器口部的小型电动取水装置，核心功能是通过内置泵体将桶内水提升并经侧向出水管导出，避免传统饮水机反复搬桶、内胆存水和二次污染问题。整机由上部动力控制段、下部瓶口连接段以及弯折出水管组成，外观采用上窄下宽的锥台与圆柱组合形态，顶部设置圆形触控区域，用于触发启停操作。上部壳体主要容纳泵体、控制板、充电模块和储能单元，下部则承担与桶装水口径配合、定位和密封的作用。出水管从机身侧下方斜向伸出，末端为直管出水端，水流路径短，停水后余水较少，便于接杯、烧水壶和小容量容器取水。从结构设计角度看，这类产品需要同时兼顾重心、密封、拆装和防倾倒。机身下部应与标准桶装水桶口形成稳定配合，连接边界需控制直径、

　　插入深度和压紧面，避免泵体振动时松动或漏水。上部锥台造型有利于提高握持时的辨识度，也能在有限高度内布置电路板、电池和泵腔；侧向出水管的角度、长度和末端高度决定接水空间，设计时应保证常见水杯能够放入出水口下方，同时避免管长过大导致整机偏载。触控区位于顶部中心，单手即可操作，表面应做平齐或微凹处理，防止积水、积尘并便于擦拭。功能上，该装置依靠充电供电，适合办公室、家庭、茶室、宿舍、会议室和临时接待场景，无需固定安装位置，桶水更换后可重复使用。泵体选型关注低噪声、适度流量和启停响应，管路内壁应尽量光滑，减少弯折阻力和滞留气泡。底部进水通道需要设置过滤或阻隔结构，防止桶内杂质进入泵腔；电气部分则需与水路隔离，壳体接缝、

　　按键区和充电口位置都应考虑防潮和日常泼溅。建模时可将外观壳体、内部泵体、管路、控制板和瓶口连接座分别建立子装配，便于检查干涉、拆装顺序和密封压缩量。外形尺寸方面，整机高度不宜过高，以免安装后顶部触碰橱柜或置物架；底部外径必须围绕标准桶口边界确定，出水管外伸长度则需平衡接水便利性与包装运输尺寸。该结构对小型流体设备、家用饮水器具和便携泵类产品的方案设计具有参考价值。
