罗茨式流体输送泵结构设计

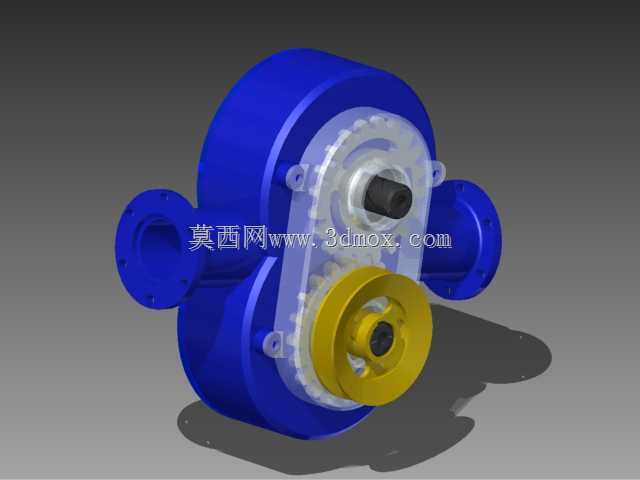

　　该款容积式流体输送设备的核心结构采用对称双腔体布局，两侧带标准法兰的接口可直接对接工业管路，在负压输送、低压气体增压、粘稠介质转运场景中适配性较强。从结构拆解视角看，蓝色主壳体承担承压与腔体密封功能，壳体周向预留的安装凸耳带光孔，可直接穿装螺栓固定在机架或安装基座上，安装边界需在壳体周向预留至少螺栓拆装空间，避免与周边管路、支架发生干涉。外露的黄色轮盘为带轮安装位，可通过同步带或V带对接动力端，输入轴端的黑色轴段做了轴径收窄设计，既方便带轮轴向定位，也可适配联轴器直连电机的安装方案，两种传动布局可根据现场安装空间灵活切换。内部传动采用齿轮同步驱动双转子的经典方案，透明视窗区域可直接观察内部齿轮啮合与转子运转状态，

　　日常巡检时无需拆解壳体即可判断润滑与磨损情况，大幅降低运维排查成本。设计阶段优先考虑了腔体加工工艺性，主壳体采用剖分式结构，合模面的定位销孔可保证上下腔体装配同轴度，转子与腔体内壁的间隙控制在合理区间，既保证容积效率，又避免运转过程中出现刮擦。进出口法兰的端面密封槽可适配垫片或O型圈密封，针对不同输送介质可更换丁腈橡胶、氟橡胶等不同材质密封件，满足普通空气、惰性气体乃至低腐蚀性流体的输送需求。整机轴向与径向尺寸紧凑，侧置法兰的中心线与输入轴轴线保持垂直，管路走向可沿水平方向直接布设，无需额外增加弯头转接，能有效降低管路流阻。在轻工、化工、环保水处理等现场，这类泵常用来做真空上料、曝气增压、粉体气力输送，运行过程中转速偏低，

　　输出压力稳定，对介质中的少量杂质敏感度不高。建模过程中所有配合面均保留了合理的公差余量，安装孔位、轴伸尺寸、法兰通径均符合常规工业管路安装规范，可直接用于设备选型阶段的空间校核、装配干涉检查，也可作为同类容积泵改型设计的结构参考，针对不同流量需求，可通过调整转子长度、腔体通径快速衍生出不同规格的系列化产品。
