可移动立式通用工业搅拌混合装置

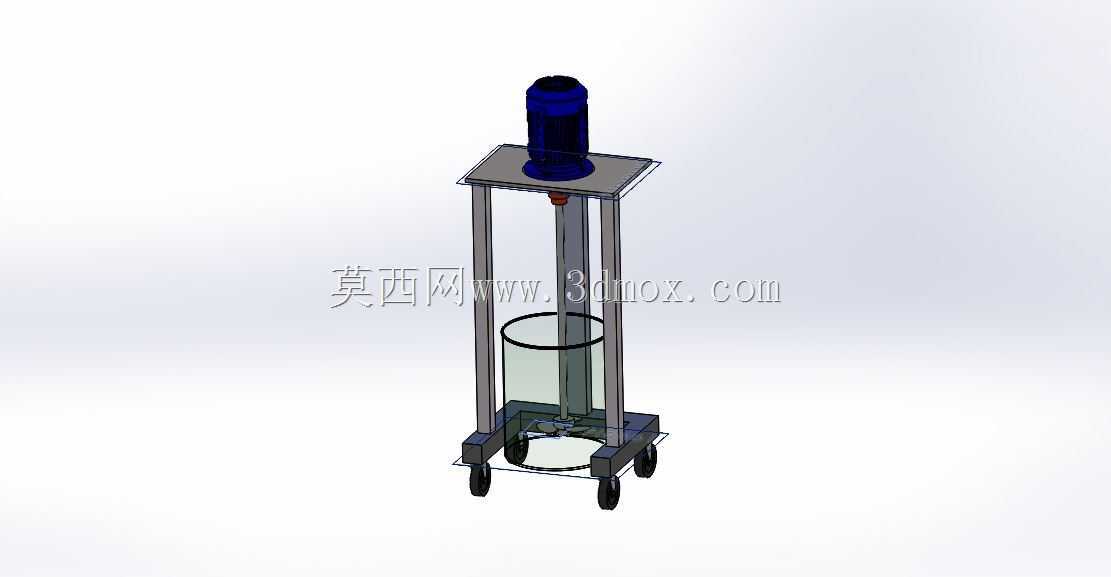

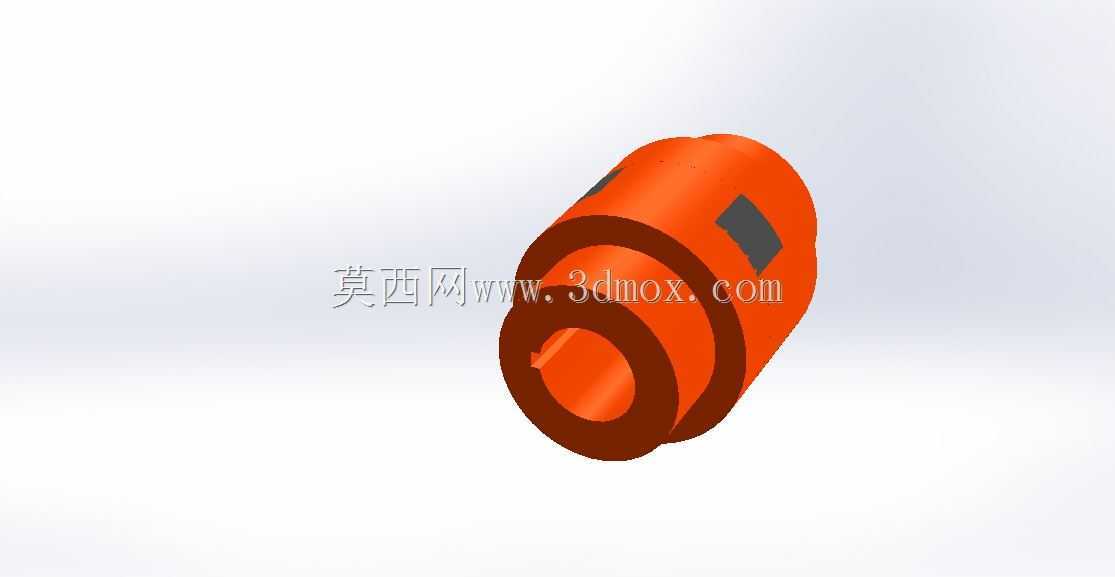

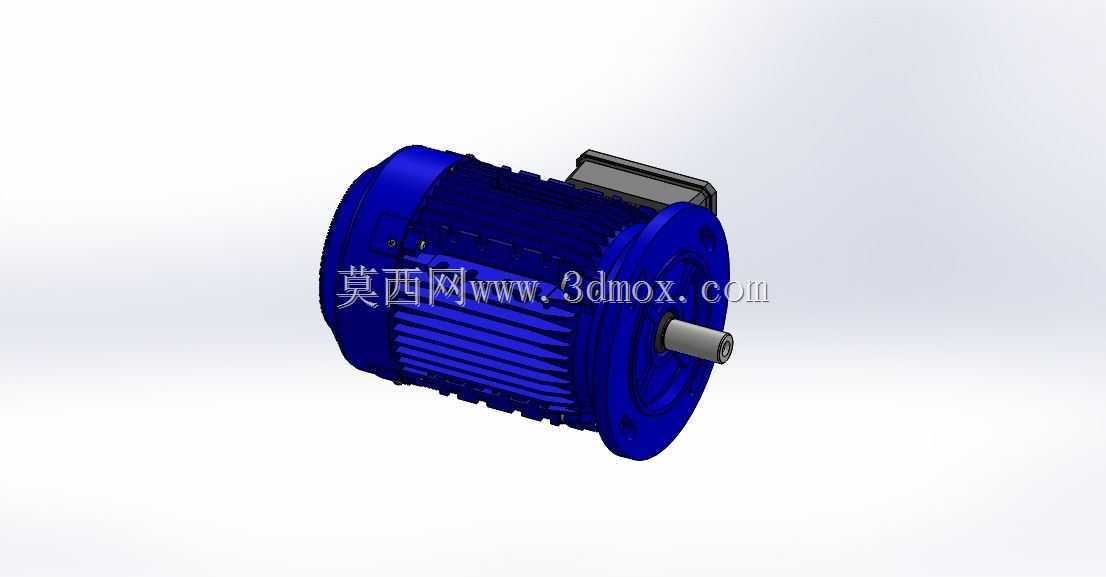

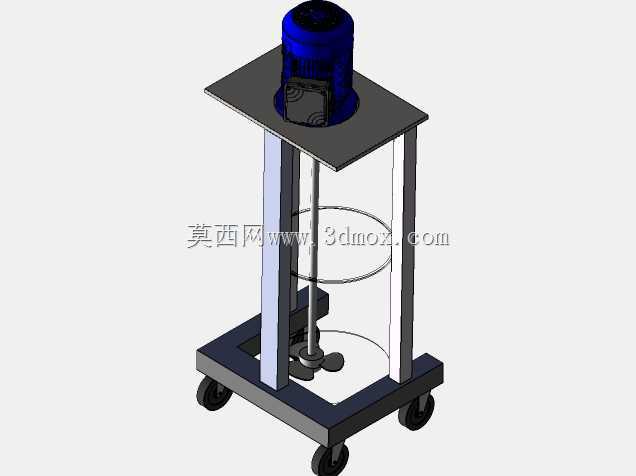

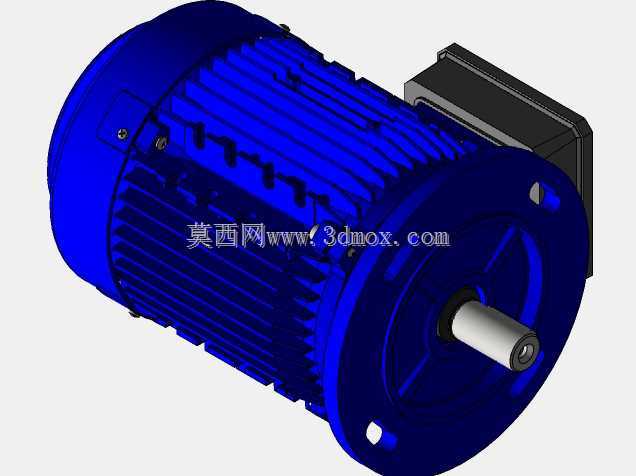

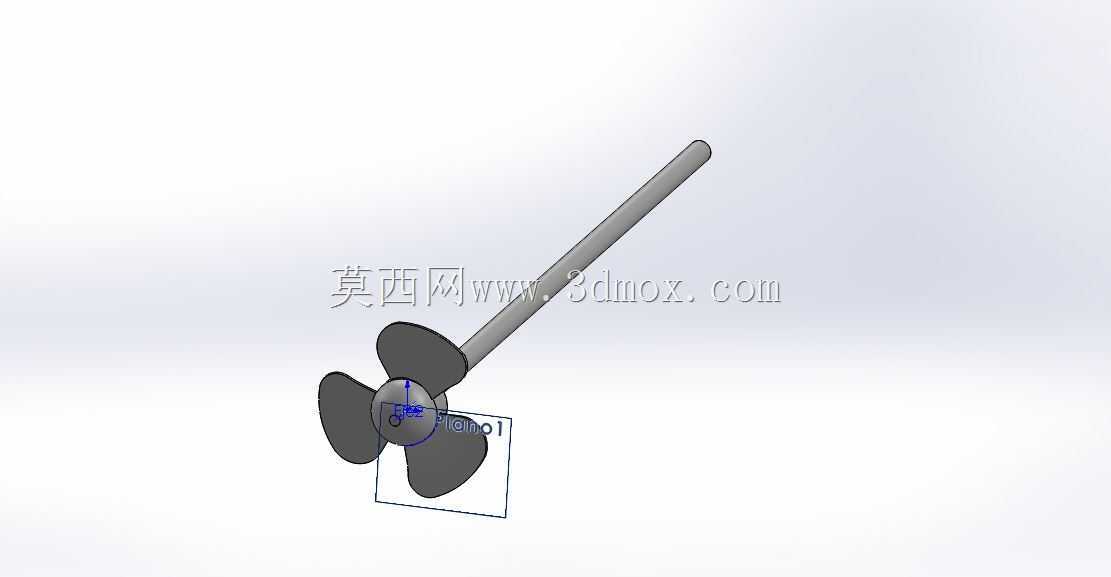

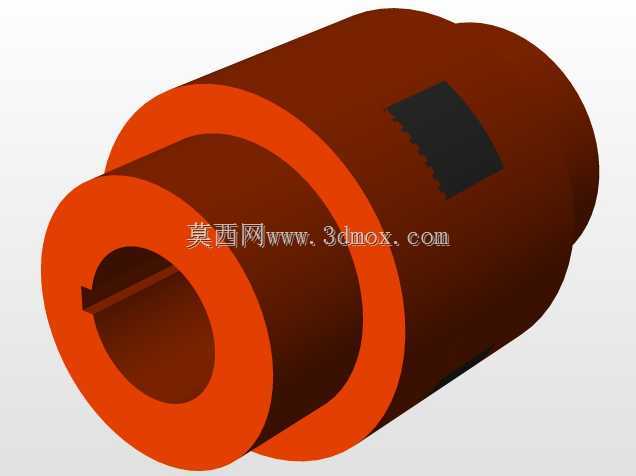

　　该模型呈现的是一种带移动车架的立式搅拌混合装置，适用于小批量液体调配、营养液循环混合、低黏度浆料分散以及实验或车间内临时配液作业。设备顶部布置驱动马达，动力经连接段向下传递至搅拌轴，轴端伸入透明圆柱料桶内完成搅动。机架采用四根竖向支撑与上下两层平台组成的框架结构，上层用于固定马达并承受搅拌反力，下层承托料桶并限制其水平位移，整体受力路径清晰，便于在三维环境中检查干涉、装配顺序和维护空间。料桶为开口圆筒形式，模型中以透明材质表现，能够直观显示内部搅拌区域、桶底与机架底板之间的距离，以及搅拌轴伸入液面以下的工作位置。对于结构设计人员而言，这种透明表达有助于校核桨叶与桶壁间隙、桶口与上层平台之间的取放空间，以及马达轴、联轴器、

　　搅拌轴三者的同轴关系。车架底部配置四个脚轮，使整机可在工位之间短距离移动；脚轮安装位置靠近框架四角，兼顾支撑稳定性与转向灵活性。实际选型时，需要结合地面条件确认轮径、安装高度和制动形式，并核算满载状态下整机重心是否落在脚轮支撑多边形内，避免推移或搅拌振动时出现倾翻趋势。从安装边界看，设备占地主要由底部车架外轮廓决定，高度方向需预留马达顶部检修空间、搅拌轴提升或拆装空间，以及料桶取出时所需的侧向操作距离。若用于固定工位，可在脚轮旁增加可调支脚，搅拌时将机架顶起，降低轮子长期受振带来的晃动。设计思路上，该装置没有采用复杂的升降翻转结构，而是通过简化框架和独立料桶降低制造难度，适合中小批量、多品种、频繁换料的使用场景。

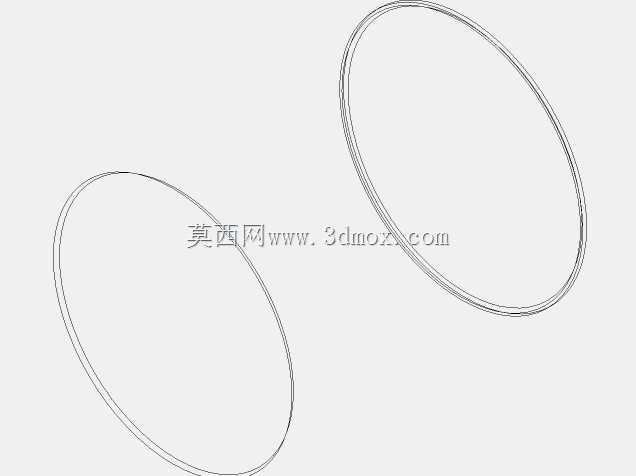

　　桶体可分离的方式有利于清洗和更换物料，上层马达与搅拌轴集中布置则减少了传动环节。建模时应重点关注立柱与平台连接节点、马达座定位孔、脚轮安装板、料桶定位圈以及搅拌轴悬臂长度；这些部位直接影响设备运行时的刚性、振动水平和零件互换性。在水培或化工配液场景中，还需根据介质腐蚀性选择桶体、桨叶和密封件材料，并确认马达防护等级与现场环境相匹配。
