油田挠性连续管作业成套装备

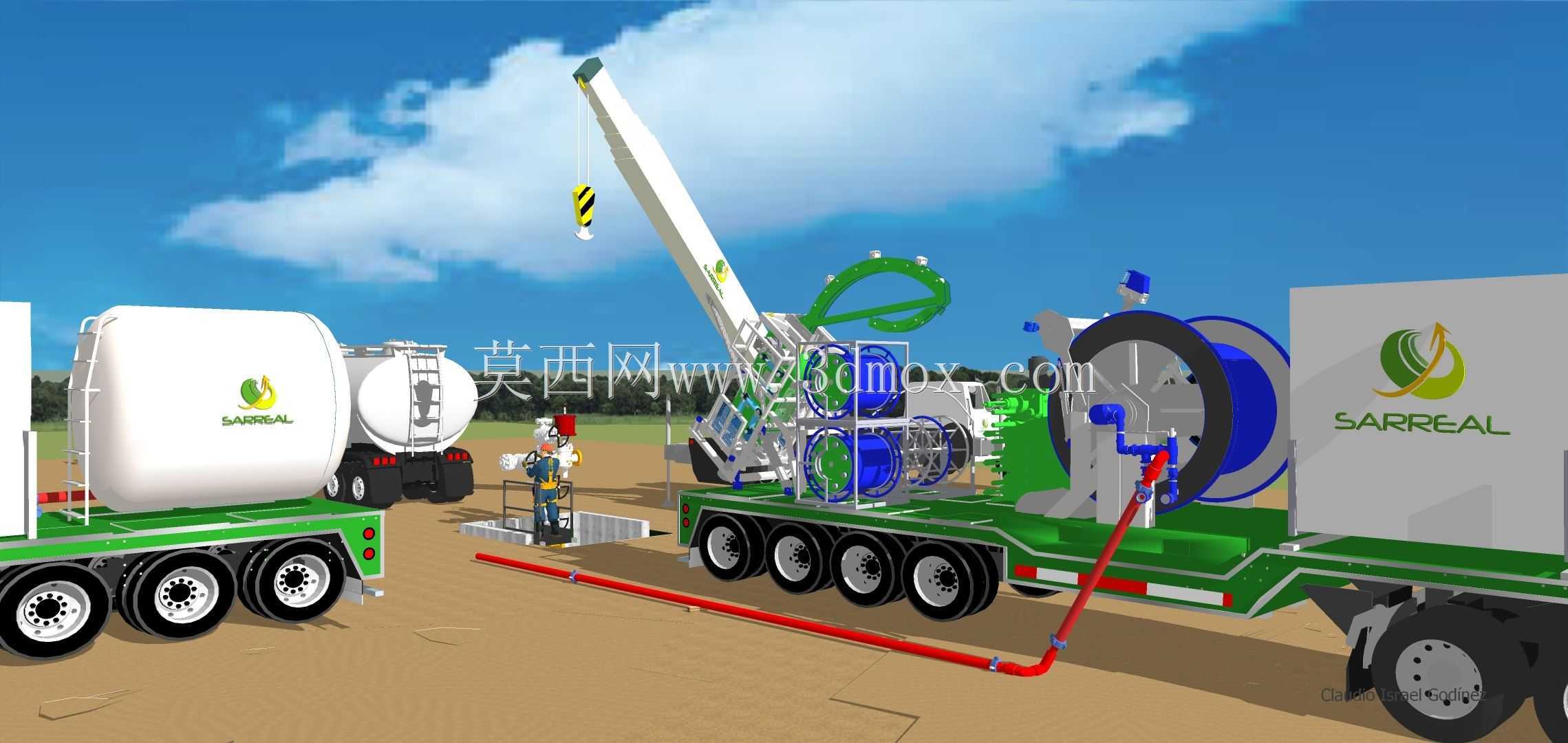

　　这套三维模型还原的是油田现场用于挠性连续管下入与回收的成套作业装备，整体由多轴拖车底盘、注入头、滚筒排管系统、管汇连接单元、配套储运罐区以及辅助吊装机构组成，适用于陆上油气井的修井、冲砂、酸化、压裂后排液、速度管柱投放等连续管作业工况。设备在井场布置时，需以井口为中心确定注入头的对中位置，拖车停靠后展开支腿并完成底盘调平，保证注入头轴线与井眼中心线重合，避免连续管在起下过程中产生附加侧向摩擦。滚筒总成位于拖车中部，其容绳宽度、筒径与法兰高度决定了可容纳连续管的外径范围与最大长度，排管机构沿滚筒轴向做往复运动，使挠性管在缠绕时逐层整齐排列，防止乱绳、咬绳与局部挤压变形。注入头位于滚筒与井口之间，依靠链条驱动的夹持块提供连续起下力，

　　夹持块的圆弧槽需与管体外径匹配，过紧会压伤管体，过松则在带压作业时出现打滑。模型中红色管汇清晰呈现了高压流体从配套罐车经泵注单元进入连续管的走向，弯头处采用大曲率半径过渡，以降低压裂液、酸液等介质的冲蚀磨损。底盘走台、护栏与操作工位按现场检修空间排布，既控制整机运输宽度满足道路通行要求，又在作业状态下为人员预留阀门操作、管线巡检与设备维护的安全通道。随车吊臂布置于注入头侧上方，主要用于吊装井口防喷器组、注入头支架及轻型工具，其回转半径与额定起重量需覆盖井口周边常用吊重范围。设计这类装备时，需要同时校核运输状态下的轴荷分配、作业状态下的抗倾覆稳定性，以及高压管汇在脉动载荷下的连接强度；滚筒与注入头之间的出管角度也需反复调整，使连续管从滚筒退出后以平滑弧线进入注入头，减少反复弯折带来的疲劳损伤。
