双插片式按钮端子结构设计方案

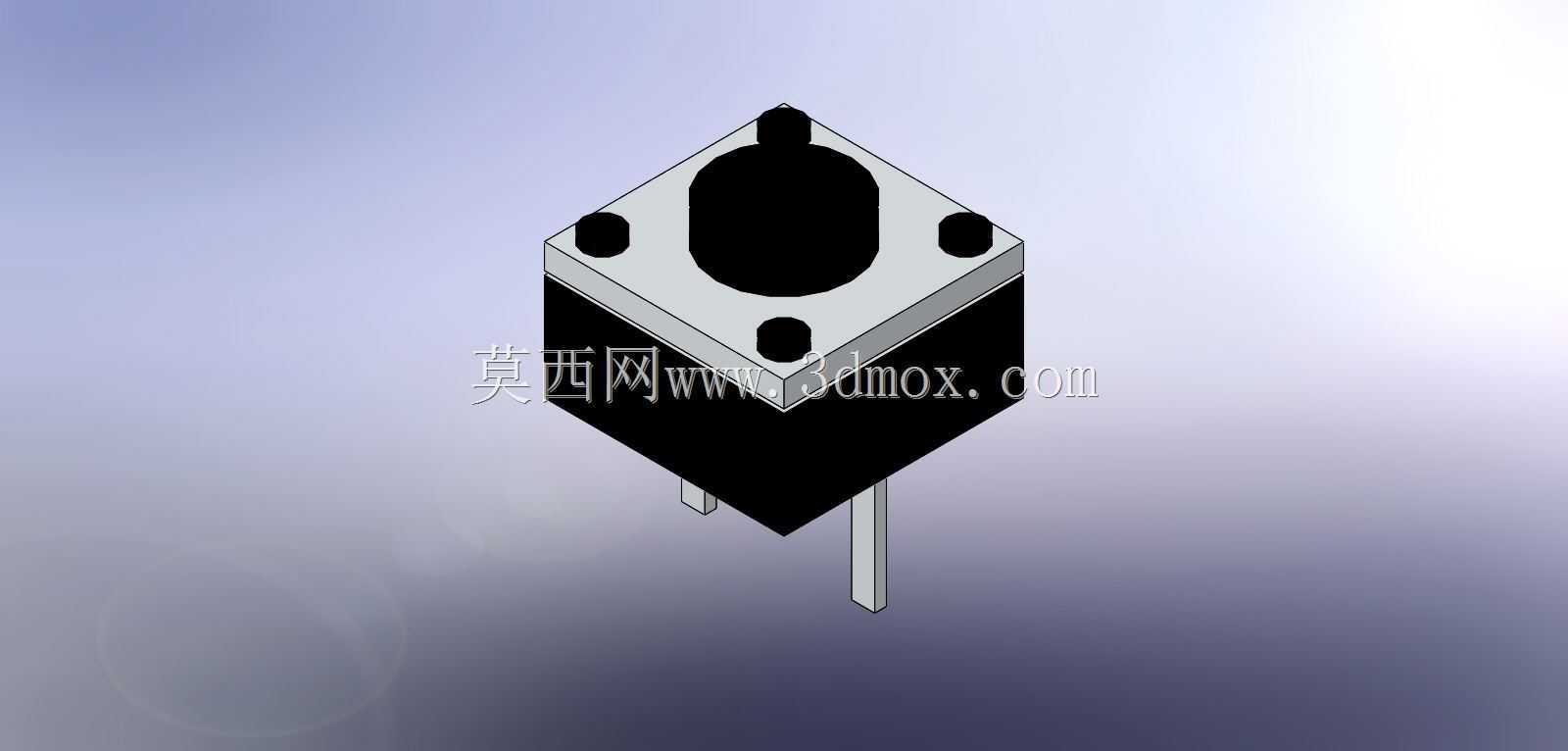

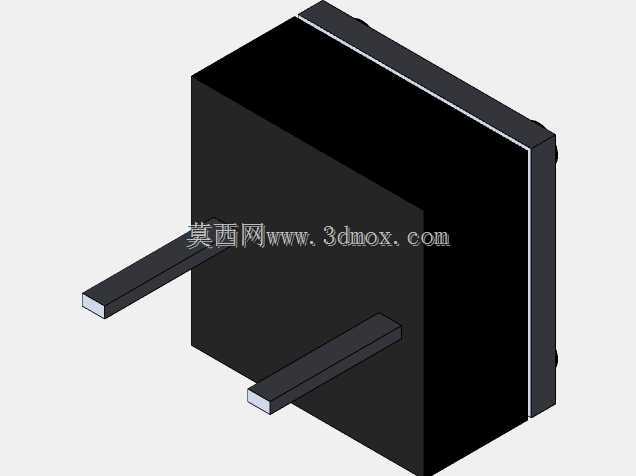

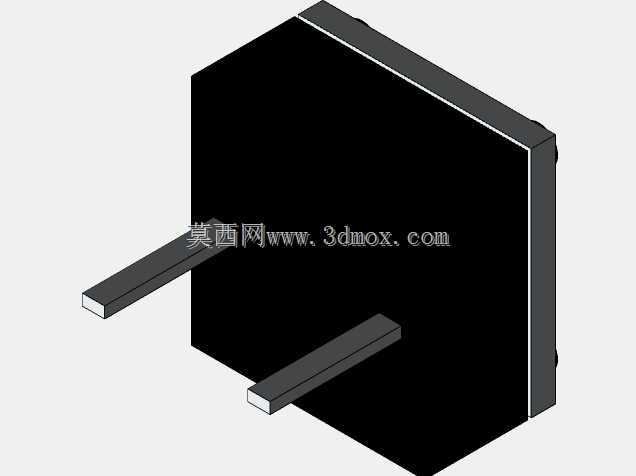

　　在低压电控回路的传感信号采集场景里，这类双插片端子常作为轻载按钮的外接导电接口使用，不需要额外焊接导线，直接把配套母端插片压接在线束上就能完成对接，在控制柜内部布线、小型操作台面板装配里能大幅缩减接线工时。两个平行伸出的扁平插片采用等距排布，插片根部和黑色绝缘基座做了嵌件注塑固定，不会因为多次插拔出现根部松脱、扭转偏移的问题，插片末端做了微小的倒角导入，对接时不需要刻意对准就能顺利滑入母端弹片卡口。基座整体采用方正的块状构型，侧面预留了卡扣限位棱边，既可以直接嵌入面板的预留方孔完成卡装，也能通过侧边的固定孔配合螺丝锁附在安装板上，安装边界的容错空间充足，面板开孔公差在0.2mm以内都能顺利装配，不会出现卡滞或者装配后旷量过大的问题。

　　从结构设计逻辑来看，把两个导电端子完全封固在绝缘基座内部，首先解决了裸接端子容易被异物短接的安全隐患，其次块状外壳能给内部导电接触件提供足够的机械支撑，在设备运输、现场运维出现轻微磕碰时，不会像裸露插片那样直接受力变形。两个插片的伸出长度经过匹配设计，既保证插入母端后有足够的接触面积承载额定电流，又不会因为伸出过长导致插片受外力弯折，插片的厚度和宽度适配常规的2.8mm或者4.8mm规格接插母端，选型时不需要额外定制非标连接件。这类端子结构在实际使用中，常配套在行程触发按钮、状态反馈按钮上，作为传感回路的信号通断接口，在自动化生产线的工位状态采集、小型设备的操作面板信号输入场景里应用广泛。建模时需要重点把控插片和基座的配合公差，

　　嵌件结合面不能出现缝隙，避免使用过程中潮气、粉尘从结合面渗入内部影响导电性能；同时基座的外轮廓尺寸要和面板开孔尺寸做匹配校验，预留0.1到0.15mm的装配间隙，保证安装时既能顺利卡入，又不会出现装配后晃动的问题。两个插片的平行度也要做约束，装配后插片的偏移量不能超过0.1mm，否则会出现和母端对接时单边接触、接触电阻过大的问题，长期通断使用时容易出现局部发热的隐患。
