双工位精密键合加工设备三维结构

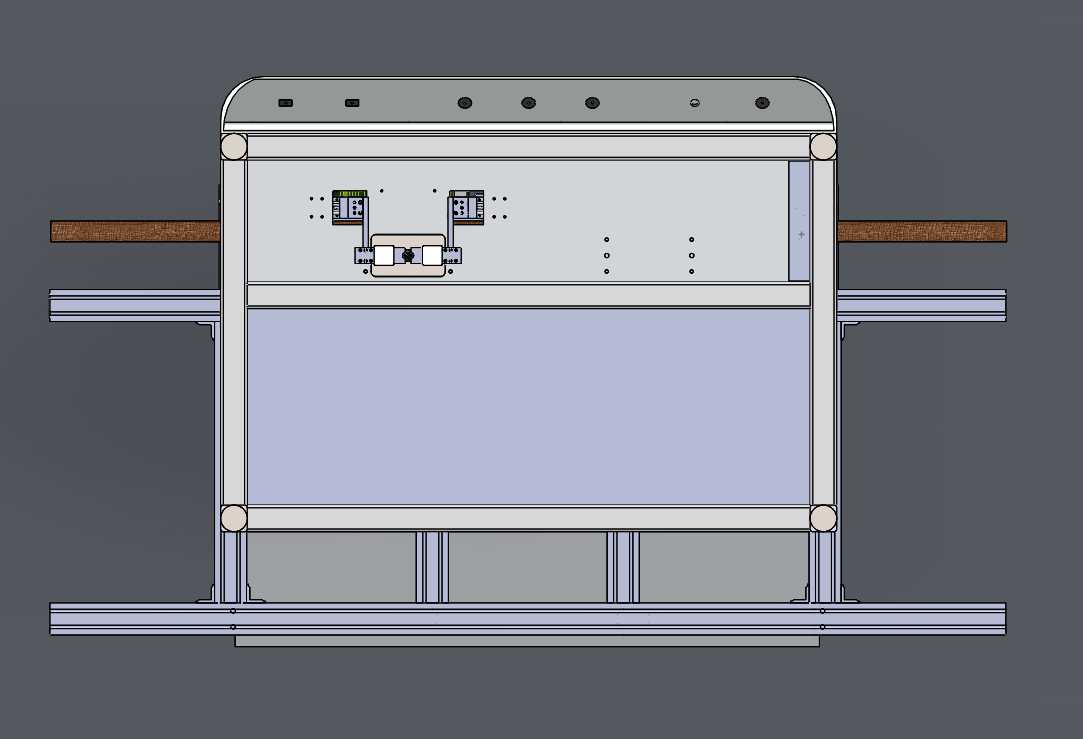

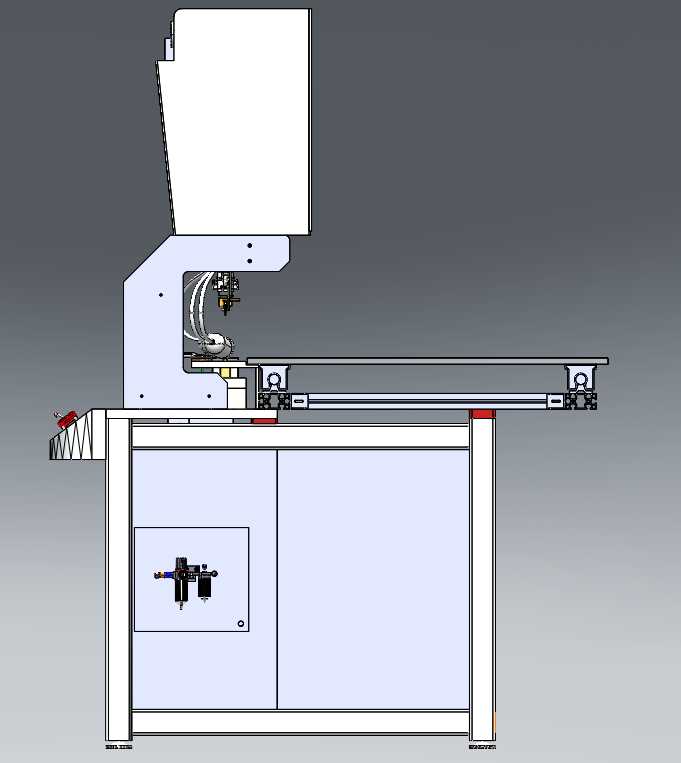

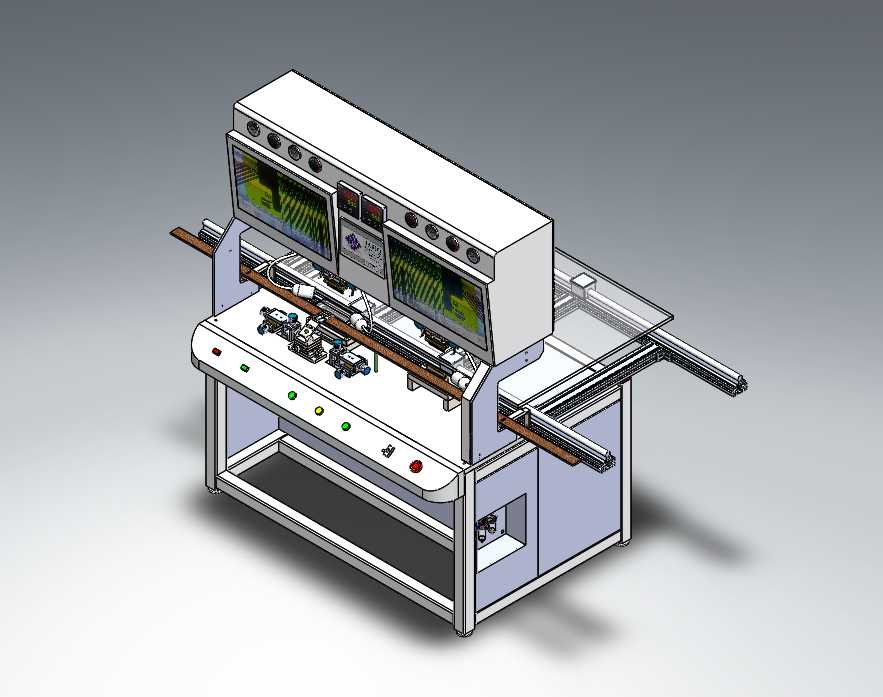

　　这款键合加工设备主要面向精密电子元器件、柔性线路板及小型传感器组件的引线键合、粘接固化工序，在消费电子组装、汽车电子传感器生产、微型半导体封装车间的产线中应用广泛，可适配多规格条状进料工件的连续加工需求，替代传统单工位人工对位键合的作业模式，大幅降低对位偏差带来的良品损耗。从结构布局来看，设备采用立式柜式机架作为承载主体，底部框架采用标准工业铝型材搭配钣金封板拼接，预留电气元件安装空腔与检修开口，机架底部可配置可调脚杯与脚轮，兼顾安装调平与短距离移位需求，整体占地宽度适配常规车间1.2米标准工位间距，进料端延伸的导轨可直接对接上游工序的出料输送线，无需额外增设转接工位。上部作业区采用双工位并排布局，

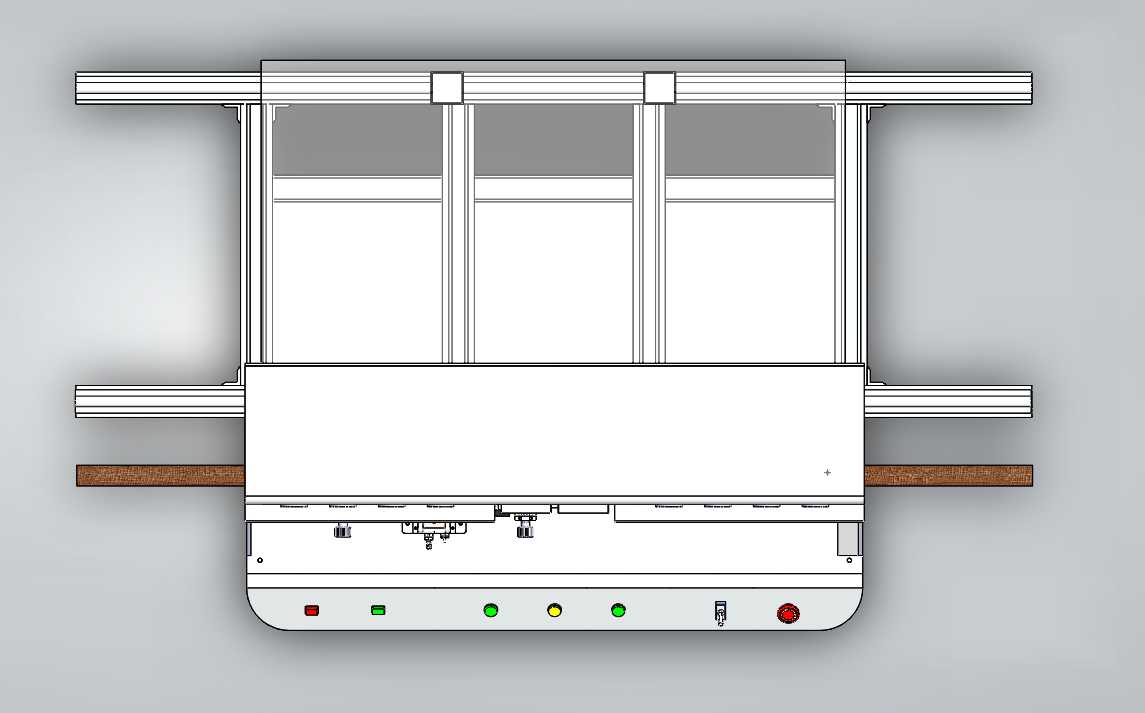

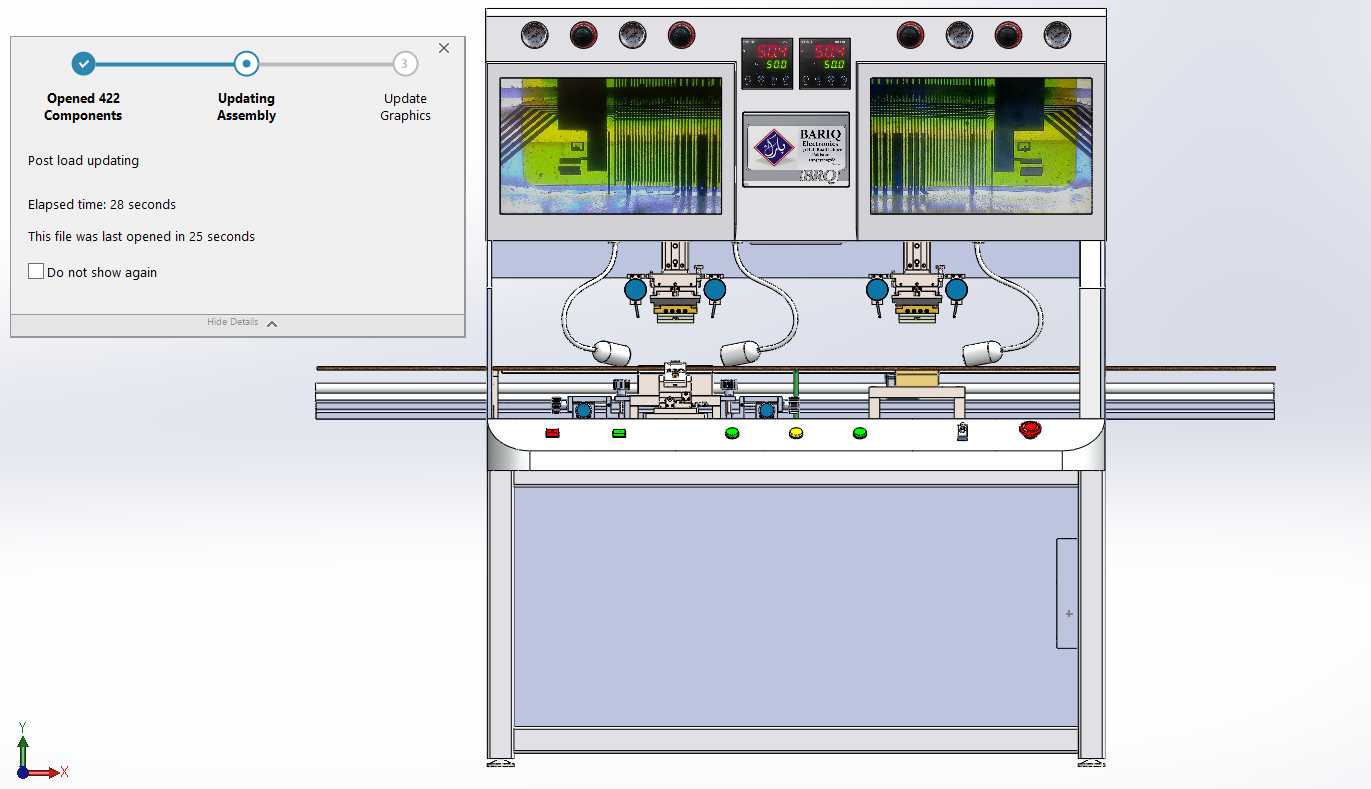

　　两套独立的视觉对位模组与键合执行头对称布置，可同步完成两个工件的对位压合作业，也可根据工艺需求切换为单工位独立运行模式，适配小批量多品种的柔性生产需求。操作面板区域按照人机工程学高度布置，急停按钮、启动开关、功能调节旋钮沿操作面边缘有序排布，操作人员站立作业时无需过度俯身或抬臂即可完成所有操作，上部的显示屏可实时显示对位坐标、压合压力、保压时长等工艺参数，方便作业人员实时调整设备状态。进料导轨采用可调宽度设计，可根据不同规格的料条宽度快速调整导向间距，导轨表面做硬质阳极氧化处理，降低长期往复送料带来的磨损，导轨末端设置定位挡块与夹紧机构，确保工件送达键合工位时的位置重复精度控制在工艺允许范围内。

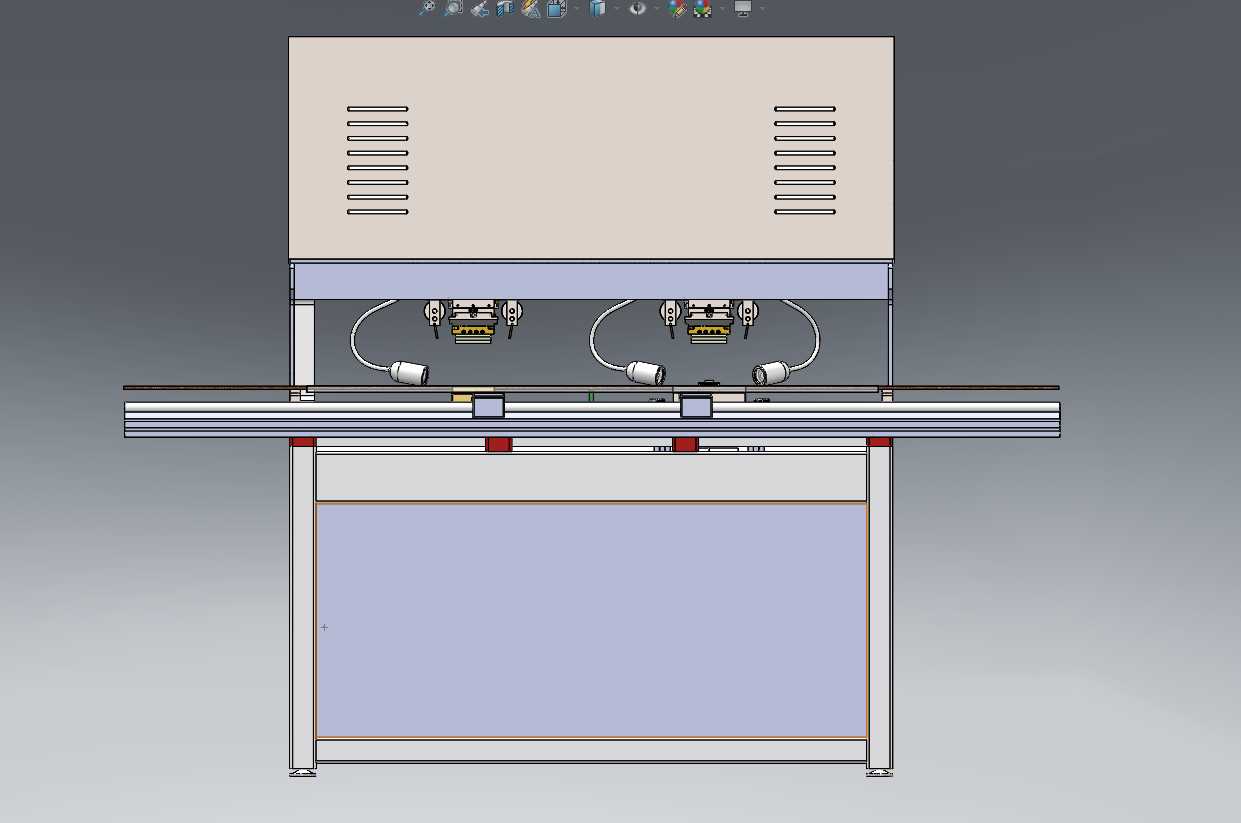

　　键合执行头集成了压力传感与温度控制模块，压合过程中可实时反馈接触压力，避免压力过大压损脆弱的元器件基材，也可防止压力不足导致的粘接强度不达标问题，执行头的升降行程可根据工件厚度灵活调整，适配0.5mm到50mm厚度区间的不同工件加工需求。设备背部预留了气源与电源接口，可直接对接车间标准压缩空气管路与供电回路，电气布线全部沿机架内部的线槽排布，避免外露线路被工件剐蹭造成的故障，上部的透明防护挡板可在设备运行时阻挡加工过程中可能产生的碎屑飞溅，同时不影响操作人员观察内部作业状态。从建模逻辑来看，整个设备的结构拆分完全按照实际装配层级展开，从底部机架的焊接框架、铝型材连接件，到上部的模组安装板、导轨滑块、执行元件、操作面板元件，

　　全部按照实际装配关系做了配合约束，可直接用于设备方案评审时的结构干涉检查，也可作为同类键合设备改型设计的基础参考框架，设计过程中充分考虑了常规加工车间的维护需求，易损件的安装位置都预留了足够的拆装空间，日常更换夹具、调整参数时无需拆解大量周边结构。
