杠杆式千分表精密测量工装结构

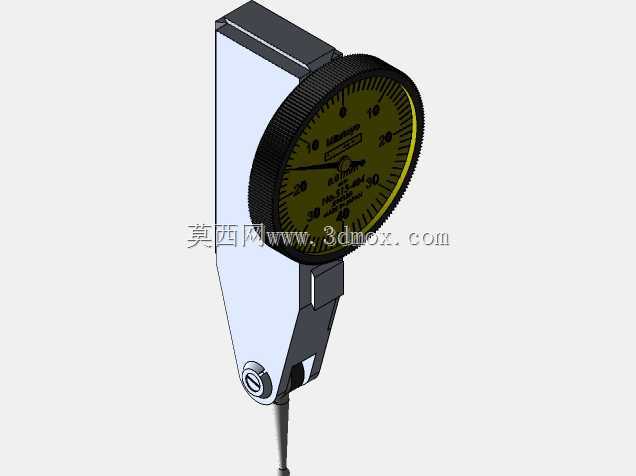

　　在机加工现场的工序间检测、工装夹具找正以及自动化产线的位移反馈环节，这类杠杆式千分表承担着微米级偏差读取的作用。与直杆式百分表相比，其杠杆测头能够伸入狭窄空间，完成台阶面、沟槽底面、同轴度跳动以及工件装夹偏摆的测量，尤其适合普通测杆无法垂直触及的位置。表体采用侧向夹持结构，夹持柄可配合磁力表架或专用表座固定，安装时需要保证测杆运动平面与被测偏差方向一致，否则会引入余弦误差，这也是结构设计中预留夹持旋转自由度的原因。表盘部分通过滚针式轴承支撑指针轴，内部齿轮放大机构将测头的微小直线位移转换为指针回转运动，0.01毫米的分度值可满足一般精加工件的形位公差判定需求。表圈带有滚花纹理，方便戴手套操作时旋转表盘进行零位校准；

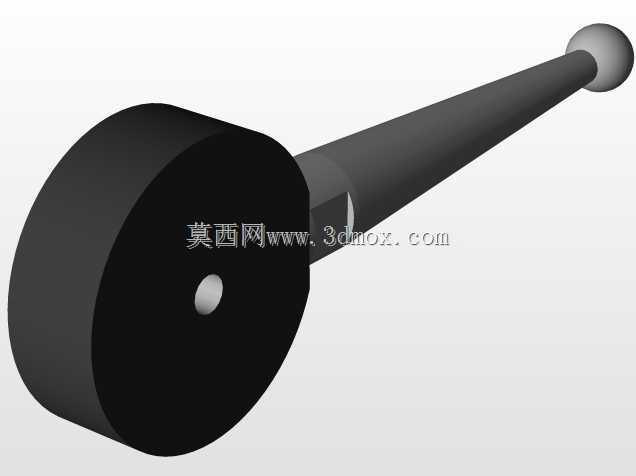

　　表蒙采用平整透明结构，避免读数时产生反光畸变。测头端部为硬质合金球头，耐磨性能较好，长期接触钢件或铝件表面后仍能保持接触精度。杠杆测臂采用铰接结构，内部弹簧提供恒定测量力，既保证测头与被测面可靠贴合，又避免压力过大造成薄壁工件变形。三维建模过程中，需要重点还原表盘刻度分布、表圈与表体的配合间隙、夹持柄的圆柱面以及测头摆动极限位置。外形边界上，表体主体为近似矩形的薄壳结构，圆形表盘突出于主体一侧，下方杠杆组件向下延伸，整体占用空间紧凑，便于在密集的工装布局中安装。实际选型时，要结合被测行程确认测头有效摆动范围，同时关注夹持柄直径与现有表架的兼容性。在装配验证阶段，可通过模型检查表盘旋转时是否与周围夹具、护罩发生干涉，测头全行程运动中是否存在卡滞风险。对于需要集成到自动检测工位的场景，该结构的安装基准面、夹持位置和测头初始接触角度都要在数模中提前校核，减少现场反复调整的工作量。
