汽车发动机连杆传动结构设计

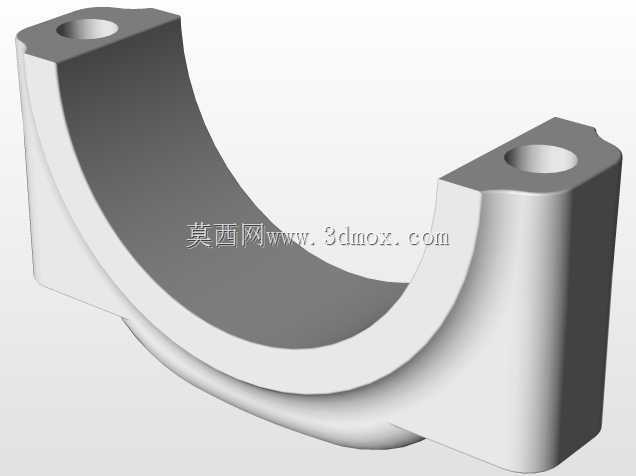

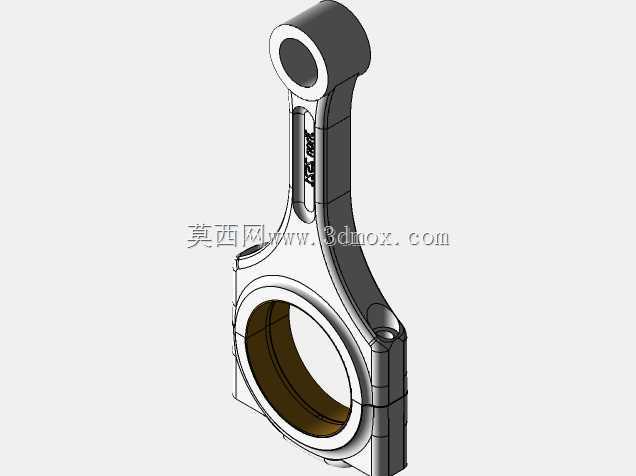

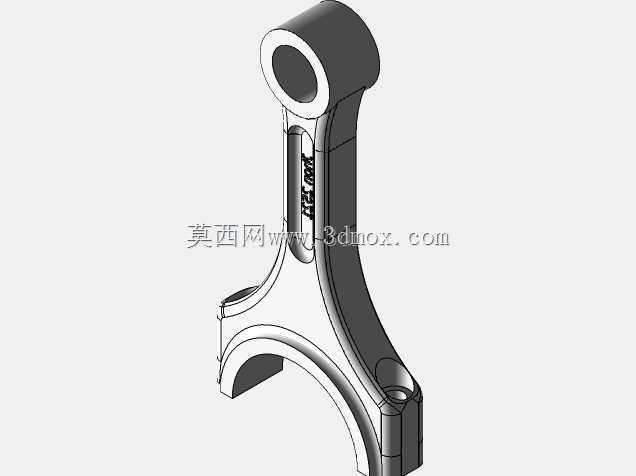

　　该连杆作为内燃机曲柄连杆机构的核心传动构件，直接承担活塞往复运动与曲轴旋转运动的动力转换职责，在乘用车、商用车的汽油及柴油发动机中均有广泛应用，其结构可靠性直接决定发动机的动力输出稳定性与整机使用寿命。从实际工况出发，连杆工作过程中需持续承受燃气爆发压力、往复惯性力与离心力的复合交变载荷，因此整体采用工字形截面杆身设计，在保证结构刚度与抗弯抗扭强度的前提下，尽可能降低自身质量，减小高速运转时的惯性冲击。杆身两端分别设置活塞销安装孔与曲轴曲柄销安装孔，小头端预留衬套压装空间，用于与活塞销形成转动配合，降低活塞往复运动过程中的摩擦损耗；大头端采用剖分式结构设计，配套连杆盖通过高强度螺栓实现紧固，剖分面设置定位结构保证装配同轴度，

　　便于在曲轴装配工序中完成与曲柄销的连接，轴瓦安装槽的结构设计可保障轴瓦定位可靠，避免运转过程中出现轴瓦转动、轴向窜动等问题。建模过程中优先保证两端孔的同轴度公差、杆身轴线直线度以及大头孔与连杆盖结合面的平面度要求，所有过渡位置均设置合理圆角，避免应力集中引发的疲劳断裂风险。外形尺寸设计需匹配对应发动机的缸径、行程与曲柄半径，安装边界需避让曲轴平衡块、缸体内壁与活塞裙部，保证发动机运转全程无运动干涉。杆身表面的加强筋布局经过受力优化，可在轻量化基础上提升结构抗失稳能力，适配发动机高转速工况下的载荷波动。该结构的设计逻辑完全围绕发动机实际运转需求展开，从载荷传递路径出发优化各部位截面尺寸，既满足强度寿命要求，也兼顾整机轻量化与低摩擦设计目标，可直接用于发动机结构教学、运动仿真验证以及零部件选型参考。
