V12动力单元活塞组件结构设计

　　活塞作为内燃机往复运动的核心承载件，直接决定燃烧室密封能力、热量传递效率与动力输出平顺性，这款面向V12动力单元开发的活塞结构，在设计阶段围绕高转速工况下的热负荷、机械负荷与装配边界做了系统性平衡。从实际应用场景看，这类活塞主要适配大排量多缸内燃机，常见于高性能乘用车辆、大型船舶辅机、固定式发电机组以及工程机械动力总成，在气缸内完成进气压缩、燃烧膨胀、排气换气的完整循环，将燃气爆发压力通过活塞销传递给连杆，最终转化为曲轴旋转扭矩。

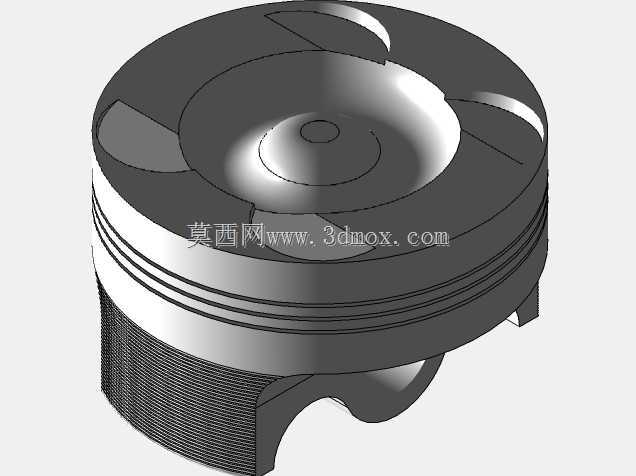

　　结构功能上，活塞头部采用凹坑式燃烧室造型，可在压缩行程末端组织合理的气流涡流，让燃油与空气混合更充分，同时控制火焰传播距离，降低爆震倾向。头部外侧预留的多道环槽用于安装气环与油环：气环负责密封燃烧室内高压燃气，避免高温气体窜入曲轴箱；油环则在往复运动中刮除气缸壁多余润滑油，防止机油进入燃烧室参与燃烧。活塞裙部经过型线优化，并非理想圆柱形态，而是在热膨胀量较大的方向预留补偿量，保证发动机达到工作温度后，裙部与缸壁之间仍能维持均匀合理的配合间隙，既减少冷态敲缸，也避免热态拉缸。内腔靠近销座的位置设置加强筋，可把活塞顶部承受的爆发压力快速分散到销座区域，降低应力集中带来的开裂风险。

　　设计思路层面，工程师需要同时处理多组矛盾约束：活塞要尽可能轻量化以降低往复惯性力，适应V12机型更高的额定转速，又必须具备足够刚度承受瞬时高压；顶部要耐高温抗烧蚀，裙部则需兼顾耐磨性与低摩擦系数。因此在三维建模过程中，需要重点核对活塞与气缸壁、活塞环、活塞销、连杆小头之间的运动间隙，确认活塞在上止点、下止点位置时，头部气门凹坑与进排气门的运动包络不发生干涉，同时校核连杆摆动时其大头与缸套下缘、曲轴平衡块的空间距离。安装边界方面，活塞销孔同轴度、销孔与活塞轴线的垂直度直接影响连杆受力状态，环槽的宽度与深度公差决定活塞环的轴向窜动量与密封效果，活塞总高、压缩高尺寸则直接影响发动机实际压缩比，任何一项尺寸偏差都会改变整机动力表现与可靠性。建模时还需同步考虑热态变形差异，对薄壁区域、销座圆角、燃烧室边缘等高危位置做结构强化，确保模型可直接用于后续工程分析与工艺评审。
