多孔位立式安装钣金支座结构设计

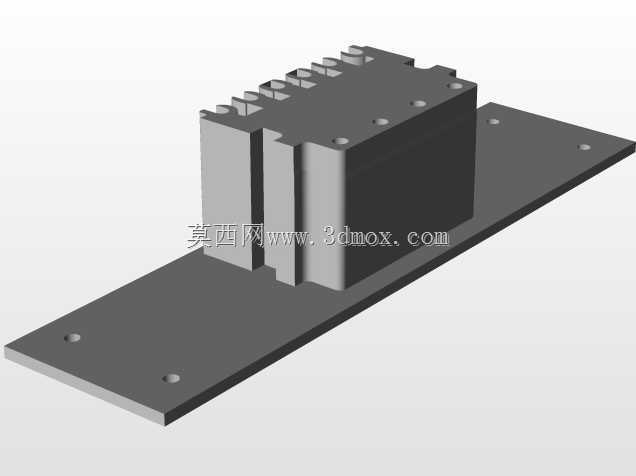

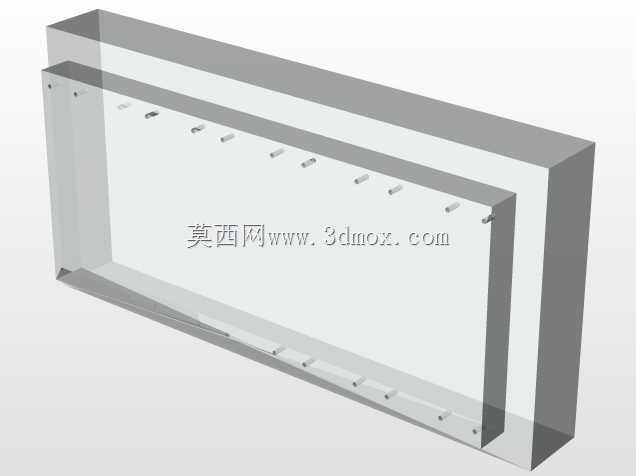

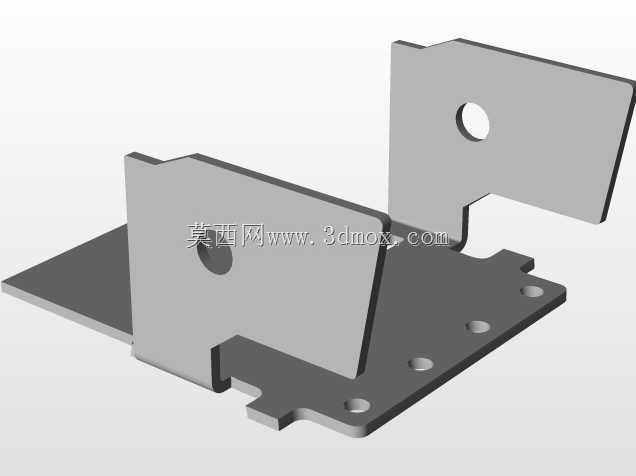

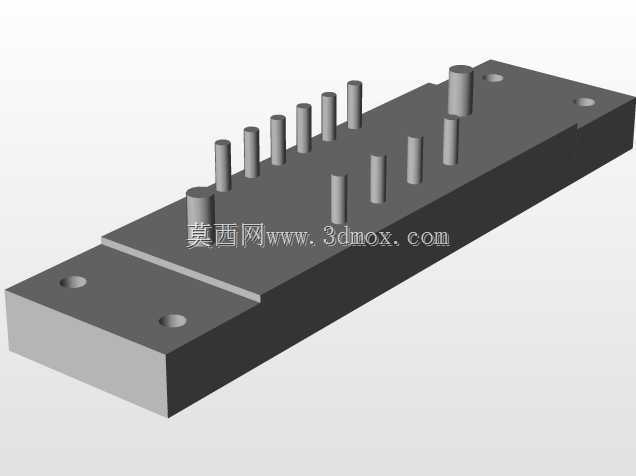

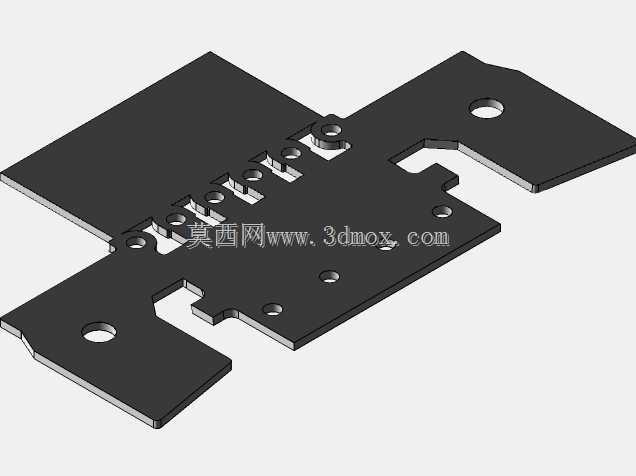

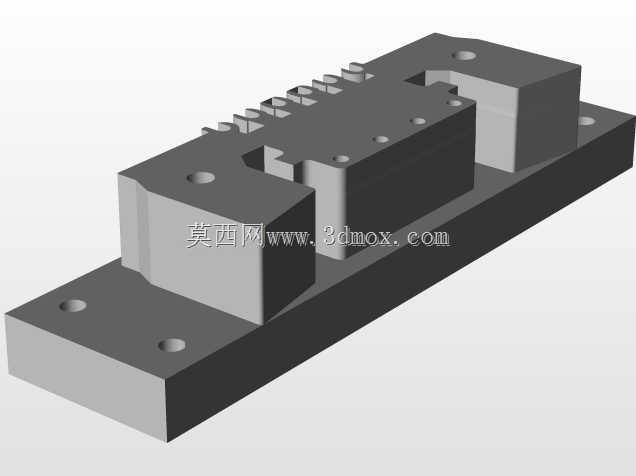

　　该构件属于设备内部的承载定位类钣金支座，整体采用折弯+冲孔工艺成型，在自动化产线的传感器安装工位、小型气动元件排布架、电气柜内元件固定位中都有广泛适配空间，核心作用是为多个并排布置的小型功能元件提供统一的安装基准，同时依托底部平板完成与设备基板的锁紧固定，避免零散元件单独打孔带来的装配公差累积。从结构布局来看，构件分为底部水平安装板与后侧立式立板两个主体折弯段，底部平板上预留了多组沉头安装孔，孔位沿平板长度方向均匀排布，既可以适配不同规格的内六角锁紧螺丝，也能根据实际安装需求选择对应孔位完成固定，平板边缘做了让位缺口处理，在贴近设备侧壁或相邻构件安装时，可避开周边凸起的焊缝、螺丝头，减少装配干涉。

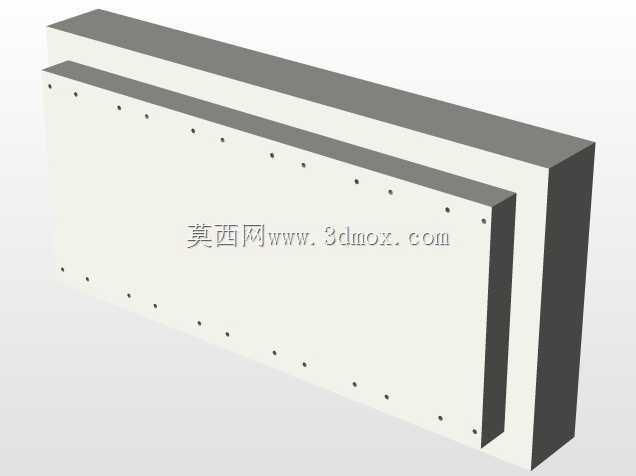

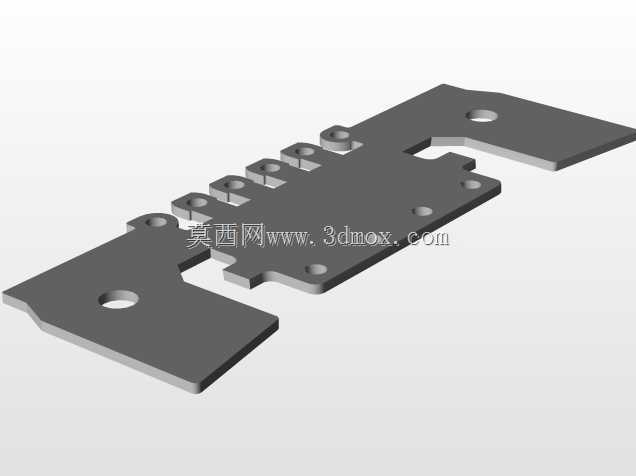

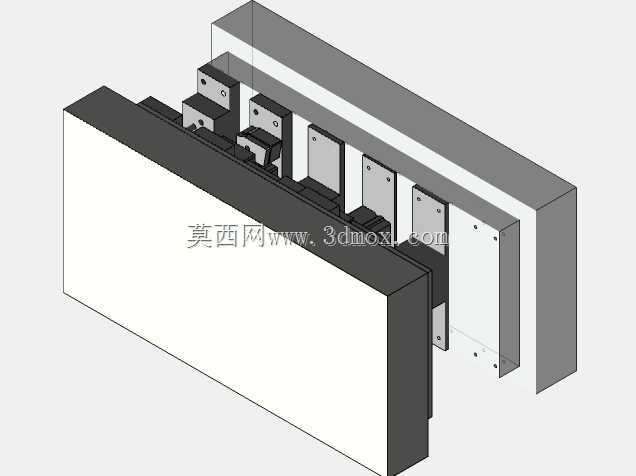

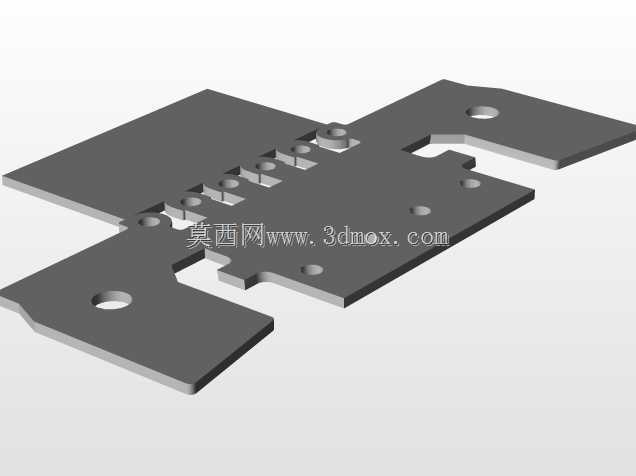

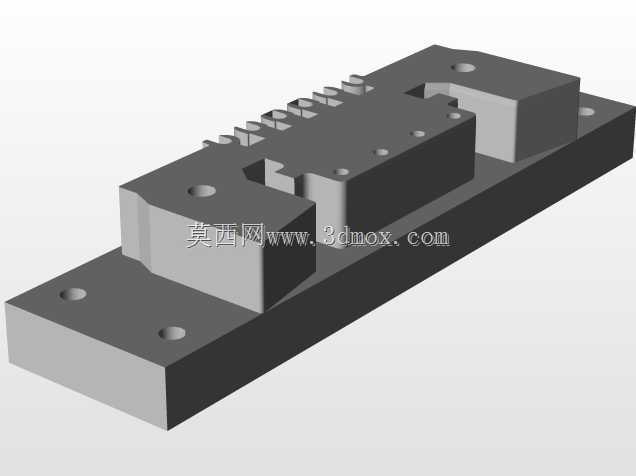

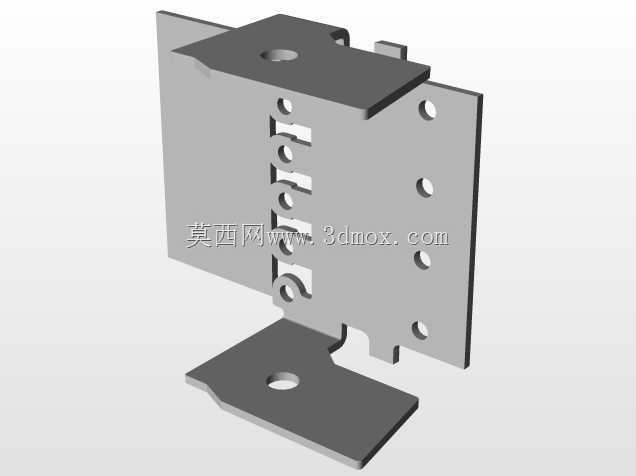

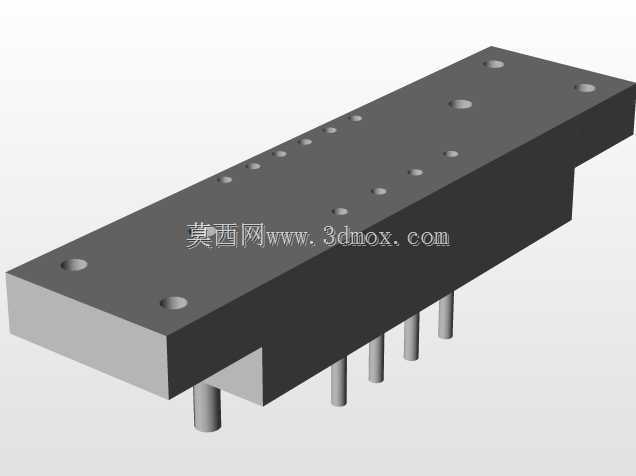

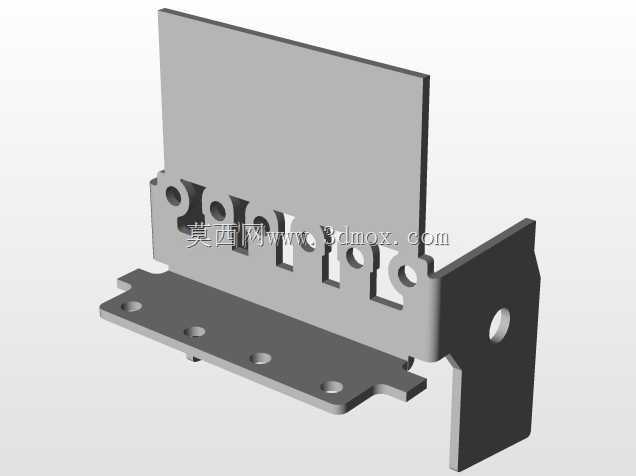

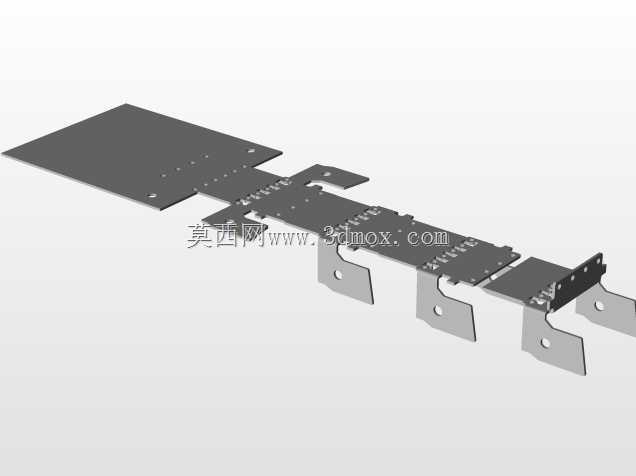

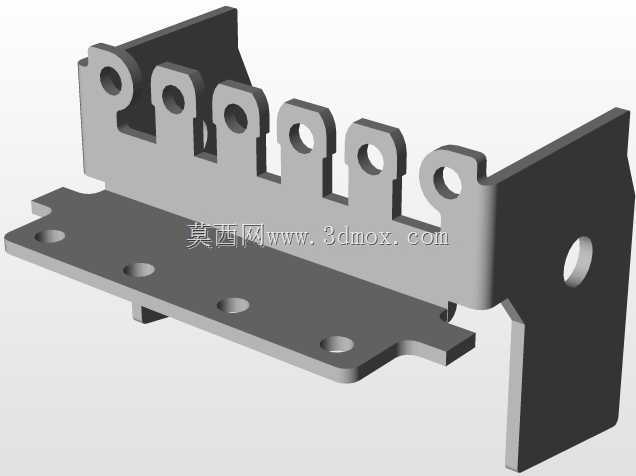

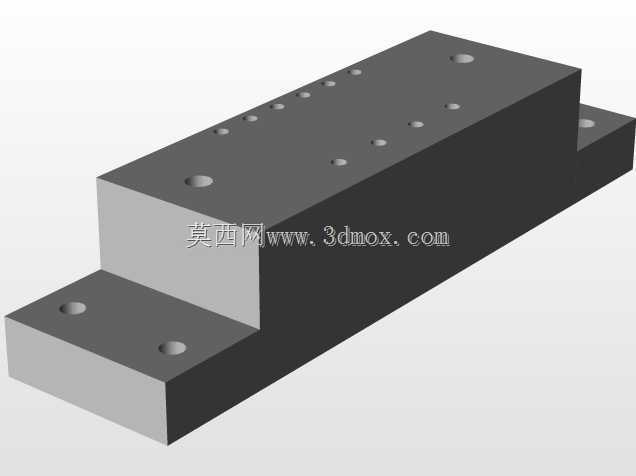

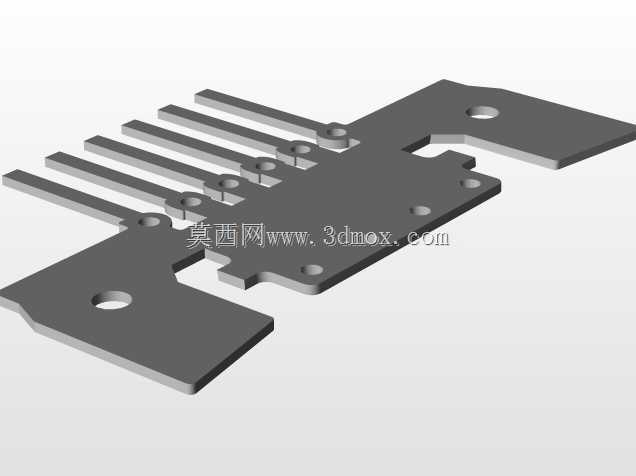

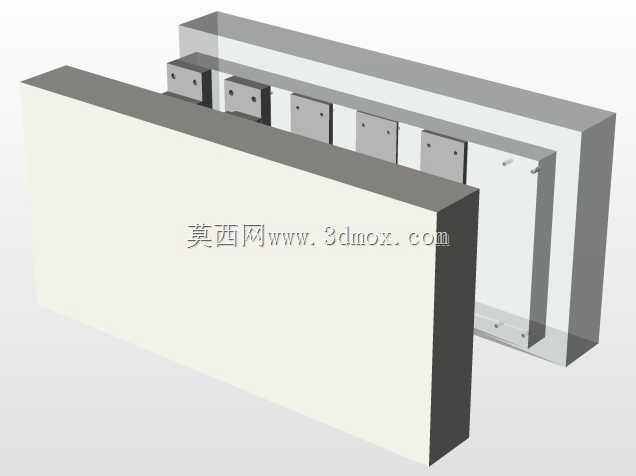

　　后侧立板采用向上延伸的一体式折弯结构，立板上沿长度方向依次排布六个带翻边的安装孔，翻边结构通过冲孔拉伸成型，相比直接在薄板上冲孔，翻边孔能有效提升孔位的轴向接触长度，螺丝锁紧时不易出现薄板变形、牙纹滑牙的问题，六个孔位的中心距保持统一公差，可同时固定六组并排的传感器、微型电磁阀或接线端子排，保证各元件的安装面处于同一竖直基准面，降低后续元件对位、信号校准的调试工作量。立板两侧额外延伸出带侧孔的折弯耳板，侧孔可作为侧向定位或辅助走线固定位使用，在有振动的设备工况下，可穿过扎带整理连接各元件的线缆，避免线缆随设备抖动出现接头松脱。设计阶段针对安装边界做了充分考量，底部平板的宽度小于立板总长度，

　　在紧凑安装空间内可将平板嵌入设备型材的槽位内完成预定位，立板总高度控制在常规小型元件的安装高度区间，不会遮挡元件的操作面与指示灯。构件的折弯圆角采用常规钣金加工的最小内R取值，折弯后无明显应力集中区域，板材厚度适配普通冷轧钢板的加工范围，无需特殊厚板折弯设备即可完成量产，各孔位的边距均预留了足够的冲孔余量，冲孔后不会出现孔边开裂、板材变形的问题。实际装配时，可先将各功能元件固定在立板的翻边孔上，再整体将支座锁附在设备基板上，相比逐个零散安装元件，这种集成式支座能大幅缩减装配工时，后期设备维护时也可整体拆下支座完成元件更换，无需在设备内部狭小空间内反复操作。立板与底板的折弯连接处无额外焊接工序，依靠钣金折弯自身的结构强度即可满足常规轻型元件的承载需求，在承载重量稍大的元件时，也可在折弯角处增加三角加强筋进一步提升刚性，整体结构兼顾了加工经济性与装配实用性，适配多类轻工设备、检测装置的内部安装需求。
