双排直插排针接插件结构设计

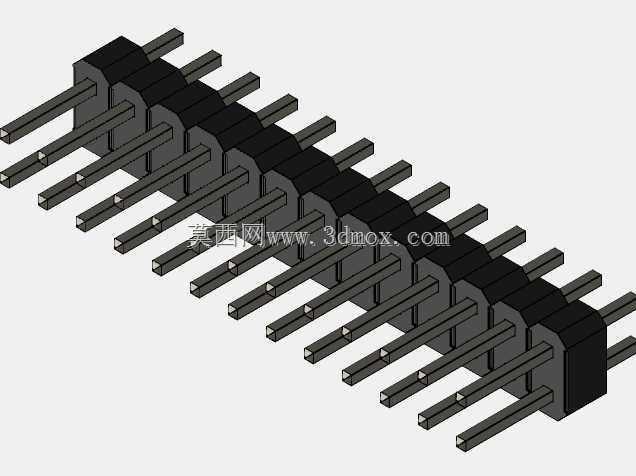

　　该模型呈现的是双排直插式排针接插件，属于板间电气互联场景中使用频率极高的基础连接元件。从实际装机工况来看，这类元件大量出现在工控主板、传感采集模块、嵌入式开发板以及小型测控设备内部，用来在PCB与PCB之间、PCB与外接线束之间建立稳定的信号通路，部分小电流供电回路也会借助同规格排针完成电能传输。设计时首先要明确插针的中心间距，图中结构采用标准2.54mm网格节距，这一尺寸直接决定其能否匹配市面通用排母、面包板及多数原型验证板的孔位。单根插针伸出塑胶本体两侧的长度需要结合焊接工艺与对接深度核算：焊接侧长度要保证波峰焊或手工焊时焊锡能够充分浸润针脚并形成可靠焊点，同时避免针脚过长触碰板上其他走线或元件；

　　对接侧长度则要保证插入配对连接器后具备足够的接触面积，防止设备在振动、温变环境下出现瞬断。黑色塑胶基座承担绝缘与针位保持作用，建模时需要还原其多格分隔结构，每一格腔体对单根插针形成径向约束，防止针体在插拔力作用下偏斜、后退。基座外形宽度、厚度以及端部倒角都属于安装边界的关键项，宽度过大会挤占板上相邻元件的布局空间，厚度不足则会降低整体保持强度，端部倒角则是为了在自动化装配或手工对接时起到导向作用，减少插针顶弯、对位不准的问题。从结构细节上看，插针采用方形截面金属端子，这种截面相比圆针在塑胶腔内具有更好的抗转能力，压入后不易发生周向转动，有利于维持对接端的平面接触状态。端子表面通常做镀镍或镀金处理，

　　镀层厚度会直接影响接触电阻与耐蚀寿命，但在三维结构表达中重点在于还原其直线度、对称度以及与塑胶孔的过盈配合关系。整排针数可根据信号通道数量裁剪，模型中展示的长串连体结构正是为了体现其可折断、可拼接的使用特性，结构工程师在布局时可按实际I/O数量截取相应位数，不必单独开模。建模过程中需要特别关注阵列特征的一致性：所有针体相对塑胶本体的伸出量必须统一，相邻针位间距累积误差要控制在连接器互换允许范围内，否则批量焊接后会出现局部针脚无法过孔、对接偏载等问题。对于需要过回流焊的场景，还要结合塑胶基座的耐温高度评估元件在板面的占位高度，避免与外壳、屏蔽罩或上方叠装板发生干涉。这类零件看似简单，却直接影响整机电信号连接的可靠性，因此在三维设计阶段把节距、针长、本体轮廓、端部导向和阵列精度全部表达清楚，能够为后续PCB封装绘制、连接器选型以及装配工装设计提供准确依据。
