五辐星型汽车轮毂外观结构设计

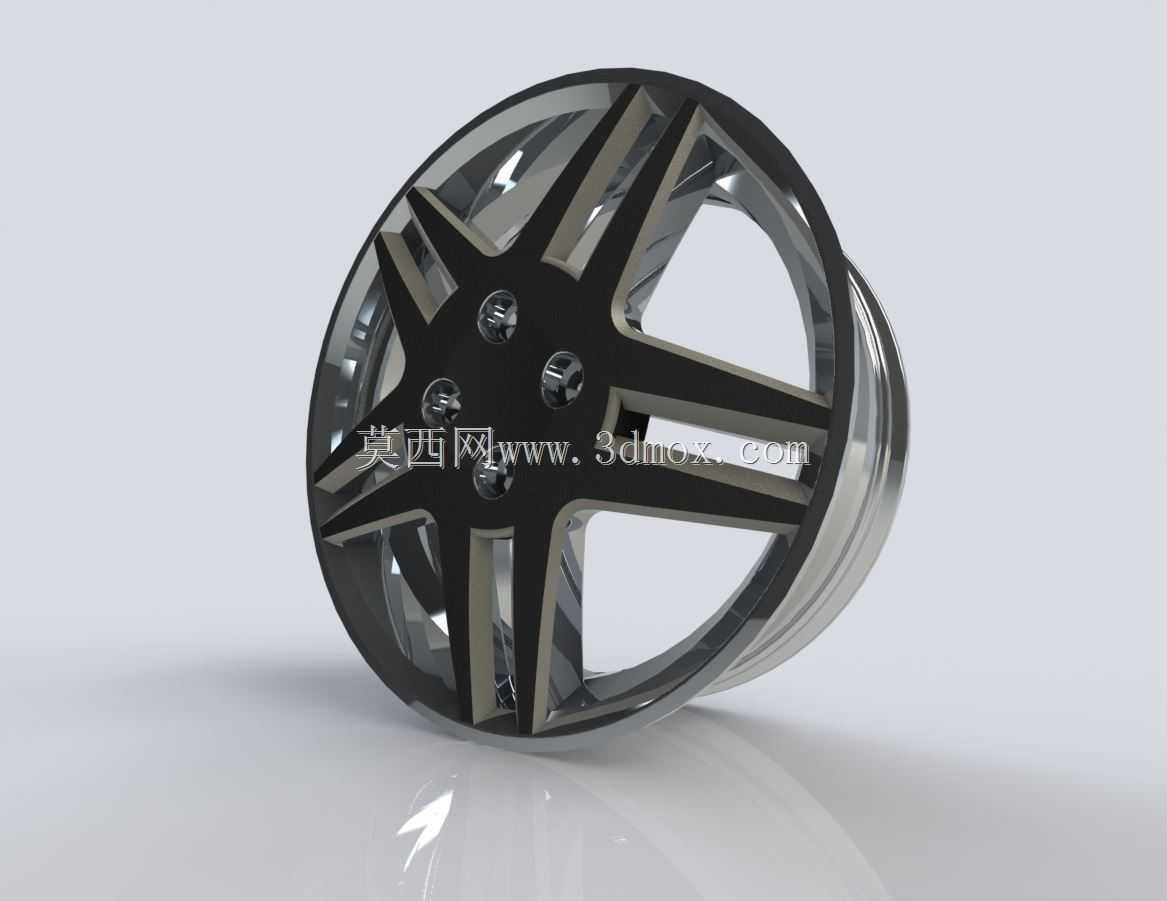

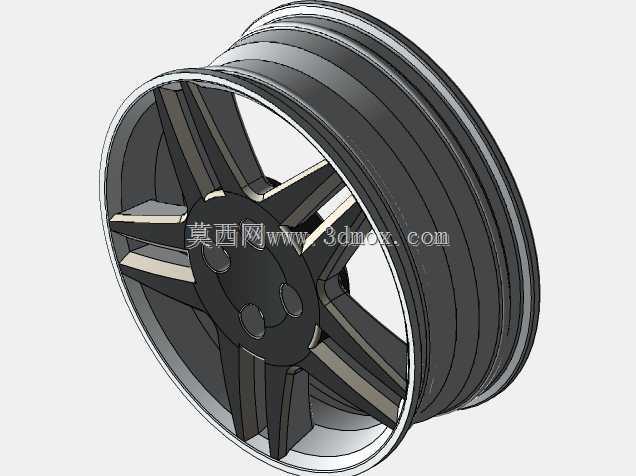

　　该模型呈现的是一款乘用车铝合金轮毂的完整三维结构，核心由轮辋、轮辐、安装法兰面、螺栓孔及中心孔构成，采用五组双棱面星型辐条布局，辐条从中心安装座向外缘呈放射状延伸，相邻辐条之间形成大尺寸镂空窗口。这种结构并非单纯追求视觉效果，在工程上需要同时兼顾簧下质量控制、制动系统散热通道以及整车转弯、制动工况下的载荷传递。轮辋部分按照常规无内胎子午线轮胎的配合轮廓建立，包含胎圈座、轮缘和槽底结构，建模时保留了与轮胎装配相关的过渡圆角与直径边界，可用于校核轮胎装拆路径以及气门嘴伸出位置。中心区域设置均布的螺栓孔，孔位围绕中心孔按节圆分布，安装面为平整的贴合面，用于与车轴法兰或制动盘对接；中心孔承担径向定位作用，螺栓孔则承担夹紧与扭矩传递功能。

　　在实际装车场景中，轮毂位于悬架与车轮的连接末端，既要承受整车垂向载荷，又要在转向时传递横向力，在加速和制动时承受周向扭矩，因此辐条与轮辋交接处的壁厚过渡、安装座周围的加强筋形态都是结构设计的重点。该模型的造型采用亮面切削辐条与深色内凹基底形成对比，辐条表面带有折面特征，能够在旋转时形成较强的光影识别度，适合用于整车外观方案评审、轮辋干涉检查以及改装车轮的装配边界确认。从安装边界看，设计时需要控制轮辐背面与制动卡钳、转向节之间的间隙，避免极限转向或悬架跳动时发生摩擦；同时还要关注偏距、节圆直径、中心孔直径和螺栓孔数量对适配车型的影响。轮辋外缘的轮唇高度决定轮胎侧向支撑能力，槽底深度影响轮胎拆装便利性，而辐条开窗面积则关系到制动盘热量能否快速散出。通过三维模型可以直接观察轮辐背面的避让空间、安装面沉台以及各部位壁厚变化，为后续工程图绘制、铸造或锻造工艺分析、强度校核和数控加工提供基础几何依据。
