汽车盘式制动总成轮毂一体化结构

　　该制动盘与轮毂集成结构，主要面向乘用车底盘制动系统开发场景，可用于前驱、后驱及纯电平台的轮端制动方案验证。轮端作为底盘行驶系核心部件，既要承担整车垂向、纵向与侧向载荷传递，又要在制动过程中将制动卡钳的夹紧力矩转化为轮胎与地面间的制动力，直接影响制动距离、踏板脚感与行驶稳定性。

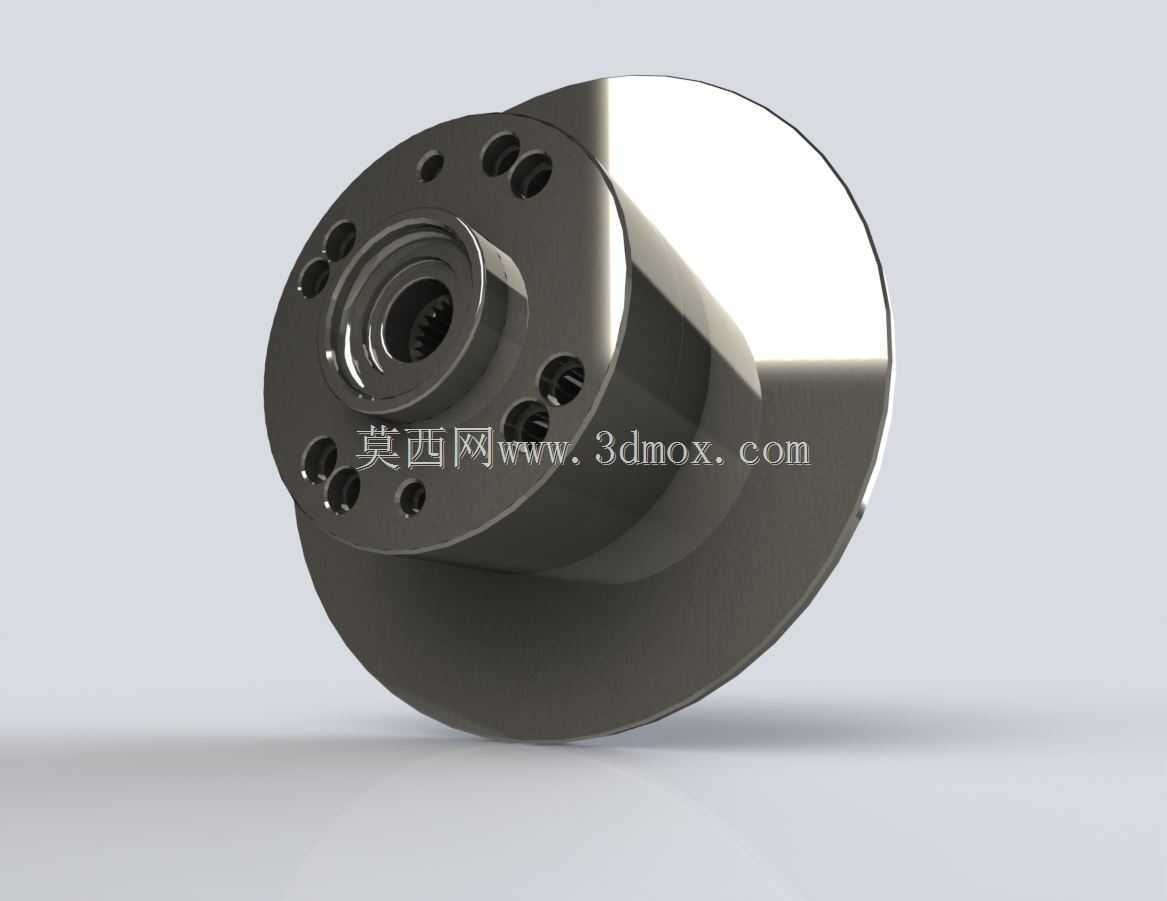

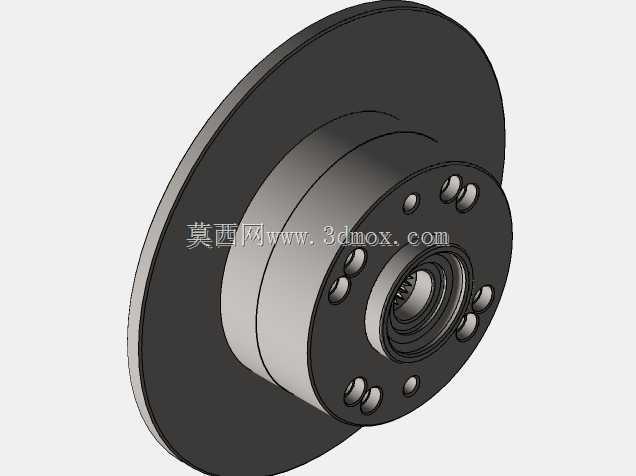

　　结构上采用制动盘与轮毂轴承座一体化布局，法兰端面布置多组螺栓孔，用于与转向节或后桥羊角紧固连接；中心区域设置内花键与轴承安装位，可适配半轴动力传递与轮毂轴承压装需求。制动盘摩擦面为连续整圆盘面，外缘与轮毂安装座之间保留足够散热空间，能够在连续制动工况下降低热衰退风险；盘面与安装法兰之间的过渡圆角经过强化处理，可减少制动热应力集中，避免盘面出现热裂纹。

　　从安装边界看，模型重点还原了轮端装配的关键配合面：中心孔与轴承外圈采用基孔制过渡配合，端面螺栓孔分布圆需与转向节安装孔位严格同轴；制动盘摩擦面相对轮毂基准轴线的端面跳动量，是实车装配中必须控制的形位公差，直接关系到制动踏板抖动与方向盘振感。外轮廓尺寸方面，制动盘外径决定了有效制动半径，在卡钳参数匹配时，制动半径越大，相同夹紧力下可获得的制动力矩越高，但同时需要避让轮辋内部空间，避免与轮辐、气门嘴及防尘罩发生干涉。

　　设计思路上，该简化参考模型剔除了防尘罩、磨损传感器、散热筋等细碎结构，保留了轮端制动系统最核心的装配关系与几何特征，适合用于底盘总布置校核、制动系统运动间隙检查以及周边悬架零件的空间匹配。在整车开发早期，工程师可借助该类结构快速验证轮胎包络、转向拉杆跳动间隙与卡钳安装空间；在教学与方案演示场景中，也能直观展示制动力从制动盘到轮毂、再传递至半轴与悬架的完整路径。

　　实际选型中，这类集成式结构还需结合整备质量、轴荷分配与最高车速进行匹配：盘厚、通风形式及法兰材料会影响热容量与抗扭刚度，而螺栓孔数量与分布圆直径则需与轮毂轴承单元承载等级对应。模型中各安装孔位、中心腔体与摩擦面的相对位置，均为工程建模时需要优先锁定的基准特征，后续细化设计可在此基础上补充通风槽、减重孔与疲劳加强结构，以兼顾轻量化与制动可靠性。
