辉光引擎用传动连杆结构设计

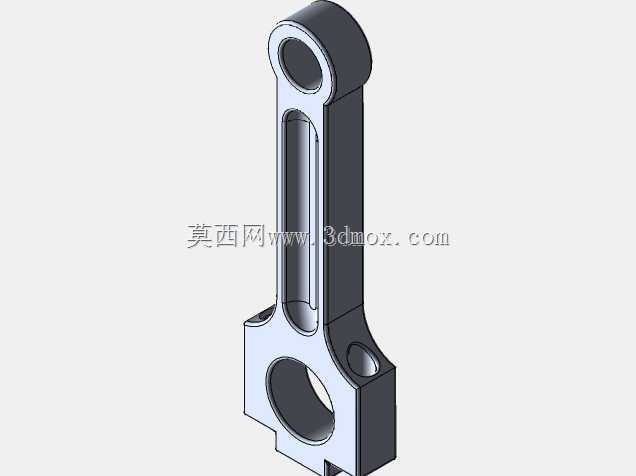

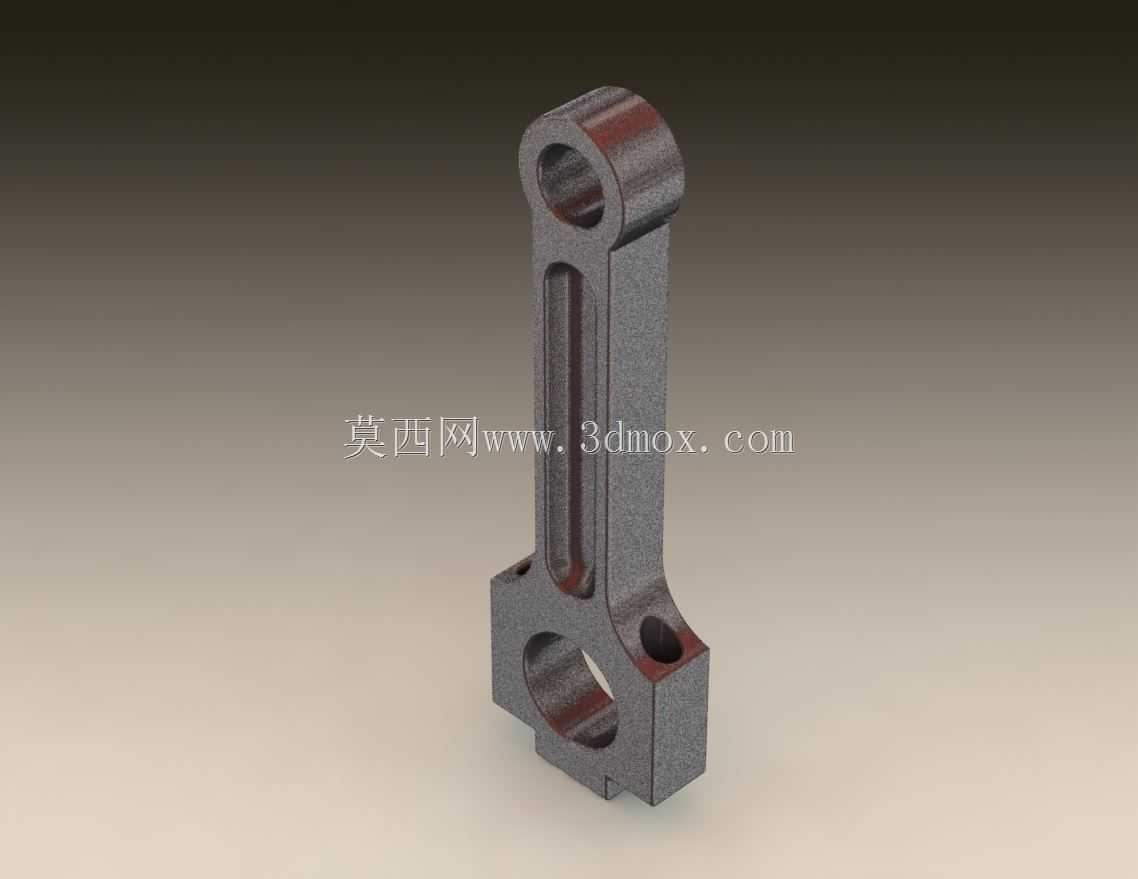

　　该连杆属于小型辉光引擎的核心传动构件，建模过程完全围绕活塞往复运动向曲轴旋转运动的动力转换需求展开，杆身采用工字形截面构型，在保证轴向刚度与抗弯抗扭性能的前提下，尽可能去除非受力区域的冗余材料，匹配小型航模类辉光引擎对运动件轻量化、低惯量的严苛要求。从实际装机场景来看，这类连杆多用于小排量航模发动机、小型练习用内燃机的曲柄连杆机构，工作过程中需要持续承受活塞销传递的爆发压力，以及曲轴高速旋转带来的交变惯性载荷，因此两端孔位的同轴度、杆身的形位公差控制直接决定引擎运行的平顺性与使用寿命。

　　设计阶段首先确定两端铰接孔的中心距，该尺寸直接关联引擎的活塞行程与压缩比参数，上端小头孔用于穿装活塞销，与活塞内部销座形成铰接配合，建模时预留了合理的配合公差区间，保证销体转动灵活且无过量旷量；下端大头孔为剖分式配套结构，可与曲轴曲柄销完成抱合安装，孔侧预留的定位缺口用于匹配轴瓦或滚针轴承的限位结构，避免高速运转过程中轴承外圈跟转磨损。杆身中部的纵向加强筋沿载荷传递路径布置，从小头孔外侧平滑过渡至大头孔加强凸台，避免截面突变带来的应力集中问题，表面过渡圆角均按照内燃机连杆的疲劳设计规范取值，可有效降低交变载荷下的裂纹萌生概率。

　　从安装边界来看，小头孔外径需适配活塞内部销座的避让空间，杆身两侧与曲轴箱内壁、活塞裙部内侧预留足够安全间隙，避免引擎运行过程中出现运动干涉；大头孔的外圆轮廓与侧部厚度，需要匹配曲轴曲柄的回转半径与箱体内腔的避让槽尺寸，装配时可从曲轴箱侧部预留的安装口完成推入，再配合连杆盖完成锁紧固定。整个模型完整还原了连杆的所有结构细节，包括两端凸台的厚度、杆身的拔模斜度、孔口的倒角特征，可直接用于运动仿真验证、装配干涉检查以及小型引擎的结构教学演示，也可作为同类小功率内燃机连杆设计的参考原型，帮助设计者快速验证曲柄连杆机构的运动轨迹与受力边界。
