电力发动机用负泊松比隔振结构

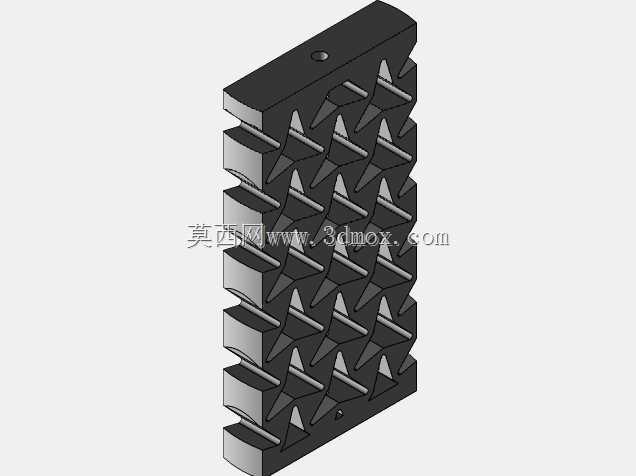

　　该隔振件面向电力发动机周边的振动抑制场景，核心不是单纯做一块缓冲垫，而是利用负泊松比胞元在受压时横向收缩、受拉时横向扩张的反常变形特性，把传统橡胶垫容易出现的局部鼓包、侧向失稳和蠕变偏移转化为可控的整体屈曲。结构主体采用规则阵列的内凹三角胞元，沿高度方向分层布置，层与层之间通过连续实体边连接，既保证打印后能够整体成型，也让载荷能够从顶部安装面逐级传递到底部，而不是集中在某一排胞元上。顶部和底部保留较厚的实体边界，并在板面上预留安装孔，用于与发动机支架或基座进行螺栓固定。这样处理的好处是安装边界明确，装配时不需要额外设计复杂卡槽，螺栓预紧后载荷可以直接进入胞元阵列，避免软质材料在夹紧区被过度切割。从功能上看，

　　这类结构更适合中低频小幅振动的隔离与能量耗散。发动机运行中产生的往复惯性力通过支架传入隔振器后，胞元壁会发生连续弯折和剪切，局部应力沿斜向肋条分散，不会像实心弹性块那样把应变集中在接触面边缘。由于负泊松比结构在压缩过程中具有向内收拢的趋势，侧向变形受到自身几何约束，设备在启停、变工况或瞬时冲击下更不容易出现横向滑移。设计时需要重点控制三个边界：一是总高度与安装面尺寸的比例，过高会降低纵向稳定性，过矮则胞元折叠行程不足；二是胞元壁厚，壁厚直接影响等效刚度，壁厚过大接近实体板，隔振效果下降，壁厚过小则在反复弯折后容易出现疲劳裂纹；三是上下实体区厚度，该区域要承担螺栓压紧力和安装面平面度要求，不能为了减重而过度削薄。

　　建模过程中应先建立单个内凹胞元的参数化草图，确定内角、肋宽和层距，再沿两个方向阵列，最后与上下安装板做布尔合并。转角和根部位置建议保留小圆角，因为柔性打印材料在尖角处容易产生应力集中，反复变形后最先从这些位置撕裂。中间阵列区可根据实际载荷调整填充密度，但外壁和承载肋条必须保持连续，不能出现断开的孤立薄片。实际选型时，可把该结构作为发动机与机架之间的独立隔振模块，也可成对布置在支撑脚位置。安装面需要保持平行，避免单侧偏载使某一列胞元提前压并。若周边存在油污、高温或持续紫外线照射，还应在材料选型和表面防护上同步校核，不能只依据静态压缩曲线判断寿命。
