六寸壁装排气扇环形固定托架

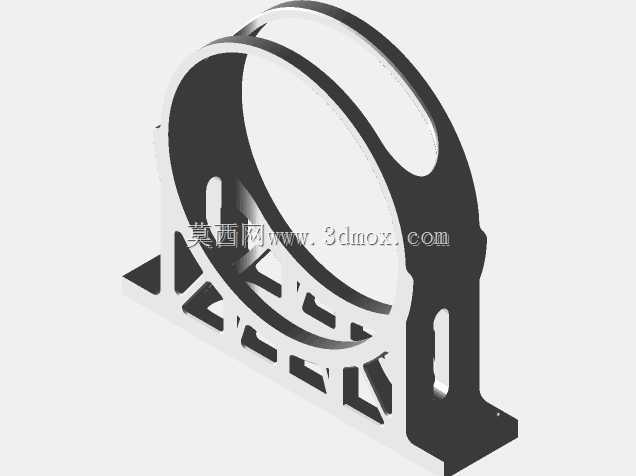

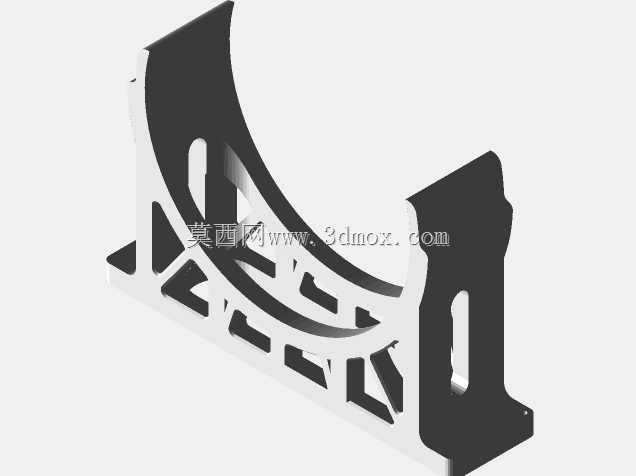

　　该托架面向6英寸壁式排气扇的安装需求，核心作用是把圆筒形风筒稳定约束在墙面附近，并在扇体与安装面之间留出必要的进风、检修与走线空间。整体采用半环抱式承托结构，上部为开口环带，下部通过带加强筋的底板过渡到平直安装翼，既保留了侧向装拆的便利性，也避免了整圈封闭套筒在装配时对风筒外径公差过于敏感的问题。环带内侧与风筒外壁形成较大的贴合弧面，受力不再集中于单点螺钉或窄边压条，能够降低长期运行中因振动造成的松动、异响和局部变形。下部支撑区布置多道三角形与斜向筋位，把风筒重量、运行振动力以及墙面安装反力分散到底板和翼缘上。在不显著增加壁厚的前提下，筋位提升了托架的抗弯和抗扭刚度，尤其适合塑料件、

　　钣金折弯件或3D打印件这类对材料分布较敏感的制造方式。安装翼上开设长圆孔，允许在水平方向进行一定范围的位置补偿。现场施工时，即使墙面预埋孔、膨胀管或自攻螺钉位置存在少量偏差，也不必重新扩孔，可通过滑移托架完成对中，再锁紧固定。长圆孔的方向选择与环体中心线平行，兼顾了风筒与墙面距离微调以及左右找正需求。环体侧面预留竖向槽口，主要用于避让风筒外壳上的定位凸筋、接线凸起或紧固带结构。该槽口同时可作为束带穿过位，在需要额外固定时，可用扎带或卡箍将风筒进一步压向环体内壁，提升高转速工况下的约束可靠性。托架底部并非整块封闭板面，而是采用镂空筋架形式。这样处理一方面减少材料堆积和成型收缩，另一方面让冷凝水、灰尘能够直接下落，

　　避免在风筒下方积存污垢。对于厨卫、设备舱、小型机房等空气湿度较高或粉尘较多的位置，镂空结构更利于日常清洁和维护。从安装边界看，设计时需重点确认三组尺寸：6英寸风筒的实际外径、墙面到风筒中心的悬伸距离，以及安装翼上孔位与周边管线、龙骨或金属型材的干涉情况。环体开口尺寸应略小于风筒外径，形成弹性预紧或卡入感；底板高度则要保证风筒下缘不贴墙，留出手指操作和空气流通空间。若用于金属风筒，可在环带内侧增加橡胶垫以缓冲振动；若用于塑料风筒，则应控制锁紧力，防止局部应力发白。结构建模时，环带与底板交接处应保留圆角，避免应力集中；筋位厚度通常小于主壁厚度，以防成型表面缩痕；安装翼底面建议做平，并在孔位周围设置凸台，使锁紧时压力更均匀。整个托架没有复杂运动机构，设计关键在于用简洁的环形承托、筋板加强和可调孔位解决壁挂排气扇的定位、承重与减振问题。
