ABB单极配电模块接线端子结构

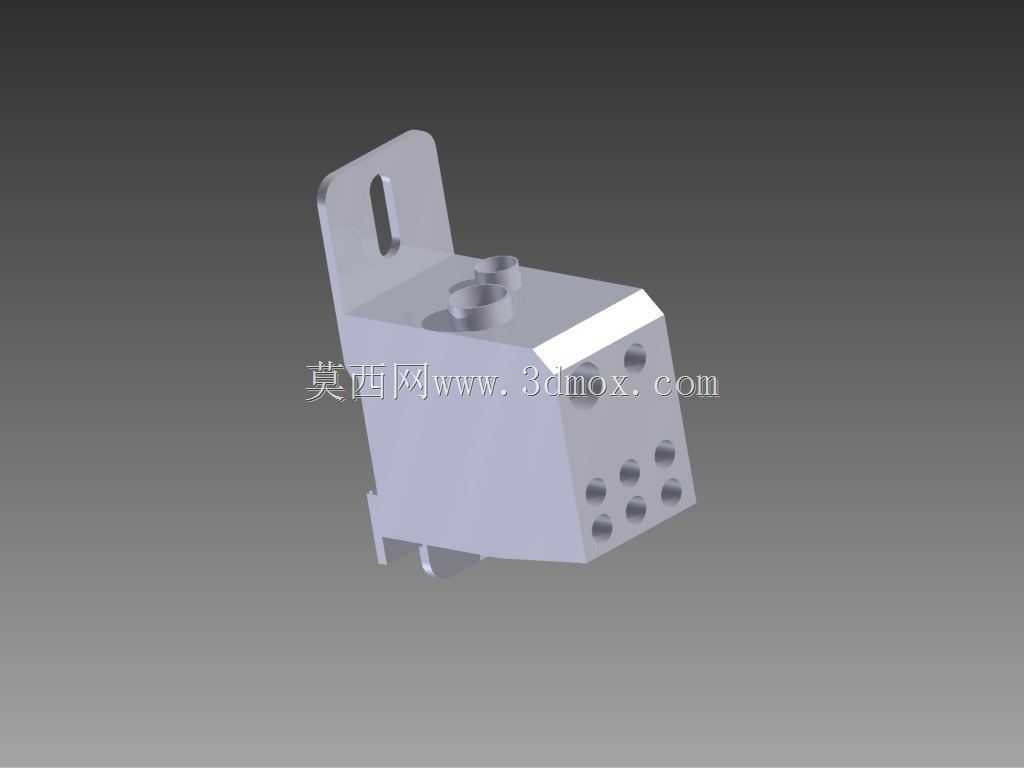

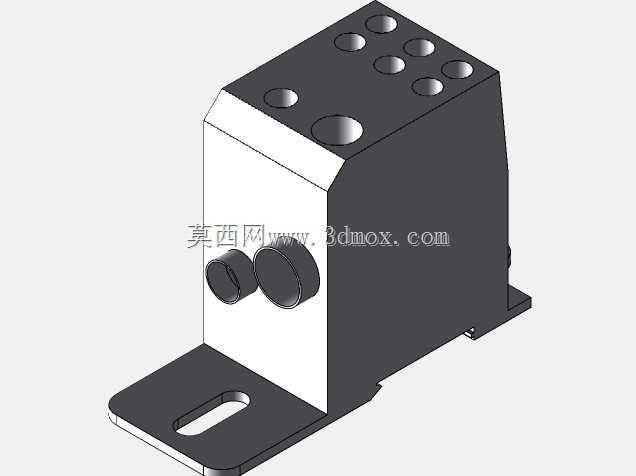

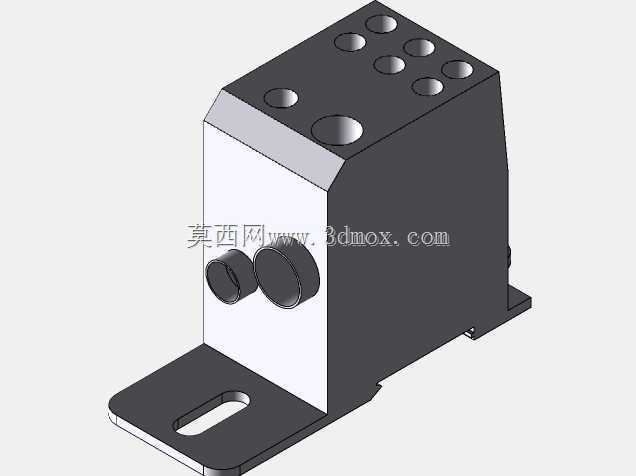

　　这类单极配电模块常见于控制柜内的主回路分线位置，尤其适合在空间紧凑、进线截面较大而支路数量较多的场合使用。它并不是普通接线排的简单缩小版，而是把单极导体、安装支架、接线孔位和外部防护壳体整合为一体，使一根主导线能够在较小区域内完成多路分支连接。实际布线时，维护人员可以先将模块固定在安装板或导轨附近，再完成主电缆接入与支路导线分配，这样既能减少柜内零散铜排的数量，也能让线束走向更加清晰。从结构上看，模型主体采用近似方块的绝缘壳体，正面集中布置多组接线孔，孔位按行列排布，便于不同线径导线分别压接。顶部设置较大的接入位置，用于主电源或主干线连接；侧面和底部保留与紧固件配合的结构，使导体在拧紧后能够形成稳定接触。

　　壳体上方伸出的金属支架带有长圆形安装孔，这一细节对现场装配很有价值：长圆孔允许固定位置在一个方向上微调，当安装板孔位存在累计偏差，或相邻元件间距需要调整时，不必重新扩孔即可完成定位。支架与壳体之间形成避让空间，也给螺钉头、垫圈和工具回转留出了余量。设计思路上，该部件优先考虑的是电气间隙、爬电距离和接线可达性之间的平衡。多组小孔密集排列，能够在有限面板面积内容纳更多支路，但孔间距仍需保证不同导线端子之间不发生干涉；外壳边缘做了斜切和过渡处理，既减少锐角，也让操作者在侧面接线时更容易看清孔位。主体外形接近紧凑型立方体，安装边界主要由上部支架决定，选型时应同时核算壳体宽度、高度以及支架外伸长度，避免与线槽、断路器或端子排发生碰撞。

　　若用于成排布置，还需预留接线工具操作空间，尤其是主进线侧，弯曲半径不应被邻近元件压缩。在设备应用中，这类模块可作为电源分配端子、电机控制回路分线点或传感器供电汇总节点使用。它适合固定在柜内安装板上，也可借助支架孔位适配非标准安装面。三维建模时，需要重点还原接线孔的实际有效深度、顶部导体接入区的轮廓、支架长孔尺寸以及壳体与支架的相对位置，因为这些特征直接影响数字样机中的干涉检查和布线长度估算。对于结构工程师而言，模型不仅用于外观展示，更应服务于安装空间校核：当模块靠近线槽侧边布置时，支架厚度和壳体突出方向会决定柜门关闭后的安全距离；当多极模块并排使用时，单极模型的宽度和极间间隙则是拼装布局的基础。通过把这些边界条件纳入装配模型，可以在投产前发现导线弯曲不足、工具无法落位或固定点偏置等问题，从而降低柜体装配阶段的返工概率。
