长距框架式皮带输送生产线三维设计

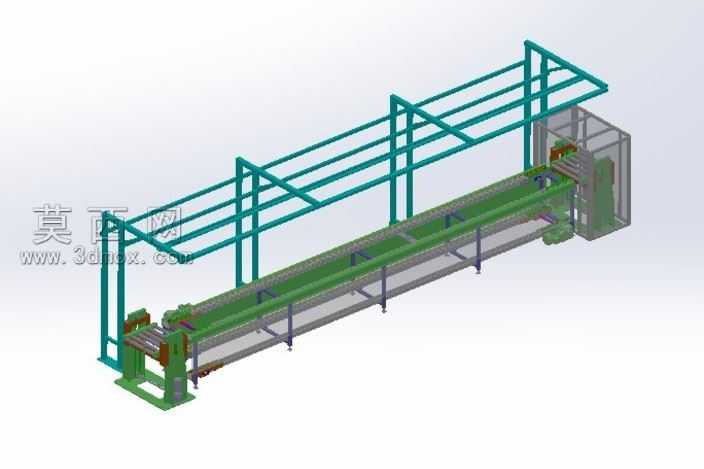

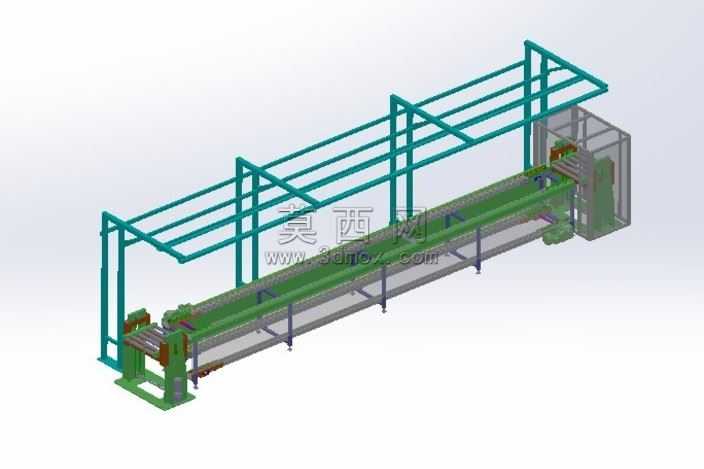

本模型为长距框架式皮带输送生产线，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各部件的装配关系、尺寸公差进行了合理约束，确保模型可直接用于结构验证与方案演示。模型整体采用分层结构设计，底部为承托式机架，采用型钢焊接式框架结构，通过等距分布的支撑腿实现地面固定，支撑腿底部预留安装调节孔位，可适配不同地面平整度的安装需求；中部为皮带输送主体，包含主动辊筒、从动辊筒、多组托辊组件，托辊采用密排分布设计，可有效避免长距离输送过程中皮带下垂跑偏的问题，辊筒两端配置标准轴承座，保证转动顺畅无卡滞；上部设置有跨接式防护框架，采用绿色方管拼接成型，框架沿输送线全长布置，可用于后续安装传感器、防护网、工位附件等拓展部件，线体末端集成驱动单元与防护柜体，驱动电机、传动组件均封闭在柜体内，既提升了设备运行的安全性，也让整体外观更加整洁规整。材质渲染方面，对输送皮带赋予哑光深绿色橡胶材质，还原工业皮带的真实质感，机架与上部框架赋予金属喷塑材质，呈现均匀的半光泽绿色漆面效果，辊筒、支撑脚等金属加工件赋予银灰色金属材质，柜体部分赋予灰色钣金材质，通过不同材质的区分清晰展现各部件的功能属性，渲染过程中添加了柔和的环境光与方向光，避免模型出现过暗或过曝的区域，完整呈现各部分的结构细节。设计思路上，该生产线定位为通用型长距离物料输送设备，可适配电子装配、轻工产品加工、包装工序等多种生产场景，整体结构采用模块化设计思路，机架、辊筒、上部框架均可根据实际输送长度需求进行拼接拓展，驱动端采用集成式设计，减少现场安装的调试工作量，同时预留了多处安装接口，可方便后续加装挡边、扫码装置、分拣机构等功能组件，满足不同生产场景的定制化需求，模型的所有部件均做了干涉检查，确保各运动部件在运行过程中无碰撞、无干涉，结构设计合理，具备较高的实际参考价值。
