移动式剪叉高空作业升降平台三维设计

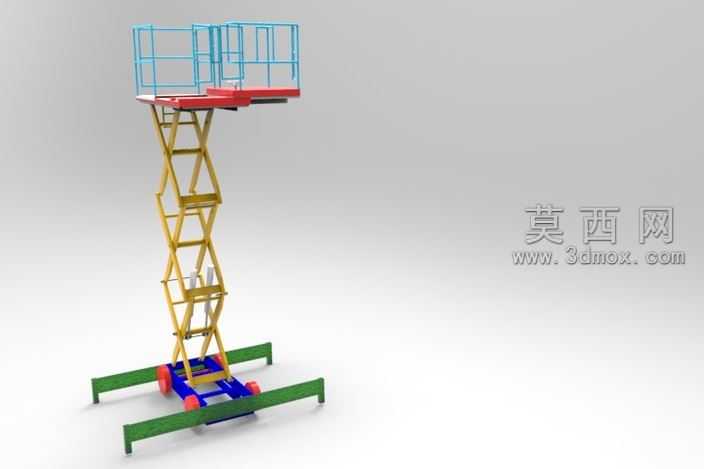

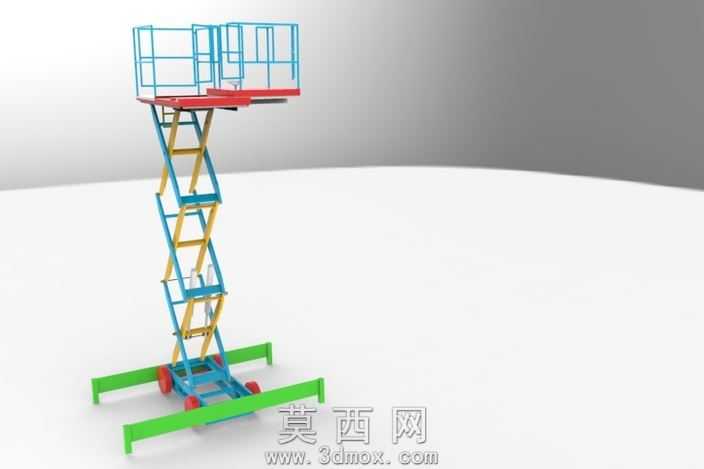

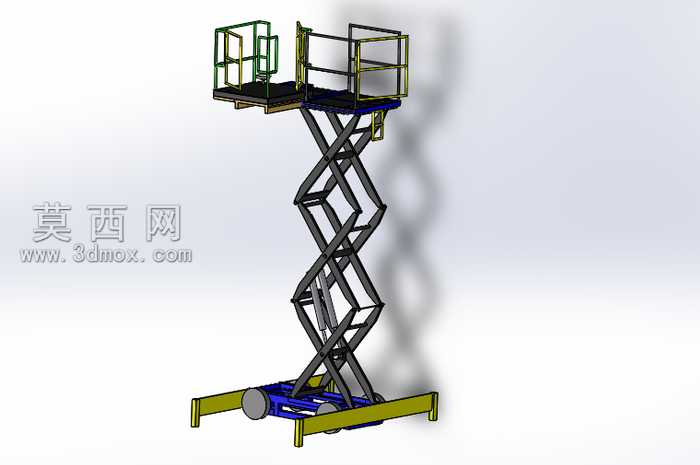

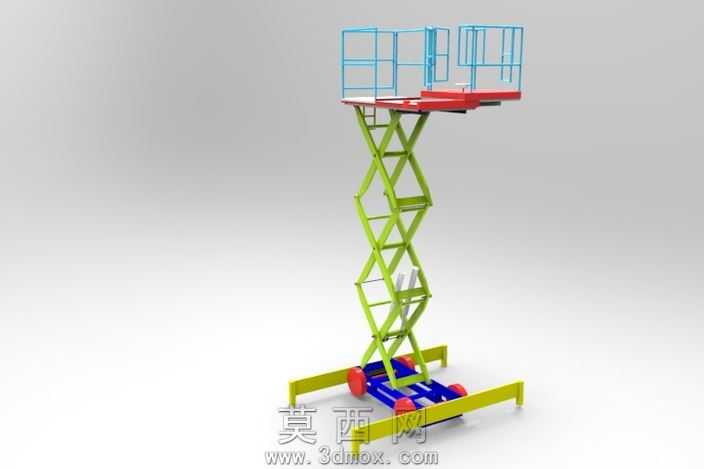

本作品为移动式剪叉结构高空作业升降平台的三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计规范与高空作业设备的安全设计要求，完整还原了设备的全部结构细节与功能特征。建模阶段首先完成整体方案的结构规划，针对剪叉升降机构的运动特性进行参数化设计，确定每一组剪叉臂的长度、铰接点位、配合公差，确保升降行程符合高空作业的常规使用需求，同时保证机构在最高举升位置时的结构稳定性。模型完整构建了底部行走支撑结构，包含四个带刹车功能的行走脚轮，以及两侧可伸展的绿色稳定支腿，支腿设计为可伸缩调节结构，能够在设备作业时展开增大支撑跨度，避免设备发生侧翻风险，支腿与底部车架的连接结构、锁止结构均做了精细化建模，还原真实的机械配合关系。中部剪叉臂采用双层交叉剪叉结构，分别使用蓝色与黄色材质区分内外层剪叉构件，清晰展现剪叉机构的层叠配合关系，每一处铰接销轴、轴套、连接耳板都按照真实机械加工的尺寸比例构建，剪叉臂的截面采用标准矩形管材结构，符合实际升降设备的型材使用规范，同时预留了液压驱动油缸的安装位置，还原剪叉机构的动力输入结构。顶部作业平台设计为红色防滑台面，四周加装蓝色安全防护护栏，护栏采用栏栅式结构，预留了作业人员的进出开口位置，平台台面做了防滑纹理的细节处理，边缘设置防坠挡边，符合高空作业平台的安全设计标准。材质渲染阶段针对不同构件做了差异化材质区分，金属结构件采用哑光工业金属材质，脚轮采用橡胶与金属结合的材质表现，护栏与平台分别使用对应色彩的半光泽防护漆材质，支腿采用醒目的绿色工业漆材质，通过色彩区分强化不同功能部件的识别度，渲染效果还原了工业设备的真实质感。整体设计兼顾了设备的移动灵活性与作业安全性，结构设计符合剪叉式升降设备的力学传递逻辑，各运动部件之间不存在干涉问题，可直接用于设备的结构展示、运动仿真演示以及后续的工程图纸转化参考，完整呈现了移动式高空作业升降平台的机械设计逻辑与结构组成。
