可移动可调式框架类工装支架结构

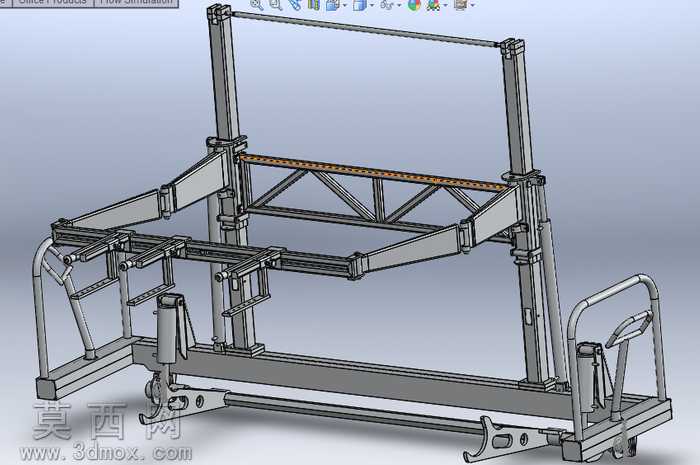

本作品为可移动可调式框架类工装支架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处连接结构、运动部件都进行了精准的尺寸约束与装配定位，确保各部件之间无干涉、运动行程符合设计预期。整体渲染采用工业级写实材质方案，底部承载框架赋予哑光冷轧钢材质，表面做细微磨砂纹理处理还原金属真实质感，两侧升降立柱采用镀铬亮面金属材质，突出立柱的加工精度与耐磨属性，两侧扶手采用防滑橡胶包裹金属管的复合材质，底部脚轮采用高弹性聚氨酯材质搭配金属轮架，液压驱动部件做金属缸体搭配黑色密封件的材质区分，中间横向支撑桁架采用型钢焊接结构的材质表现，所有材质的粗糙度、反光度、金属度参数都经过反复调试，让渲染效果贴近真实工业工装的视觉表现。结构设计上，底部为一体化焊接的矩形承载底架，底架四角设置带刹车的万向脚轮，方便工装整体转场移动，底架两侧对称布置剪叉式液压升降机构，搭配手动液压驱动单元，可实现上部框架的高度无级调节，满足不同作业高度的使用需求；上部框架为矩形围合结构，中间设置带防滑齿的横向承载梁，两侧向外延伸出多组可调节的支撑臂，支撑臂可根据承载工件的尺寸进行横向位置调整，适配不同规格工件的装夹定位需求；底架两端设置弧形推手，方便操作人员推移工装，底架下部还设置可收放的支撑脚，在工装到达作业位置后可放下支撑脚实现整体固定，避免作业过程中工装移位。设计思路围绕柔性化工装定位需求展开，摒弃传统固定工装适配性差的弊端，通过高度可调、支撑位置可调的结构设计，让单台工装可适配多种尺寸规格的框架类工件装夹作业，底部移动结构解决了车间内工装转场耗时费力的问题，液压驱动的升降结构操作省力，无需额外电源即可完成高度调节，适配车间无外接电源的作业场景，整体结构兼顾刚性与可调性，所有受力部位都做了加强筋设计，确保承载大尺寸工件时结构无变形，连接部位采用标准紧固件装配，方便后期维护更换易损部件，建模过程中对所有标准件都调用了对应的标准件模型，确保装配关系与实际生产完全一致，可直接用于生产指导与工装加工参考。
