V型四缸斯特林动力装置结构设计

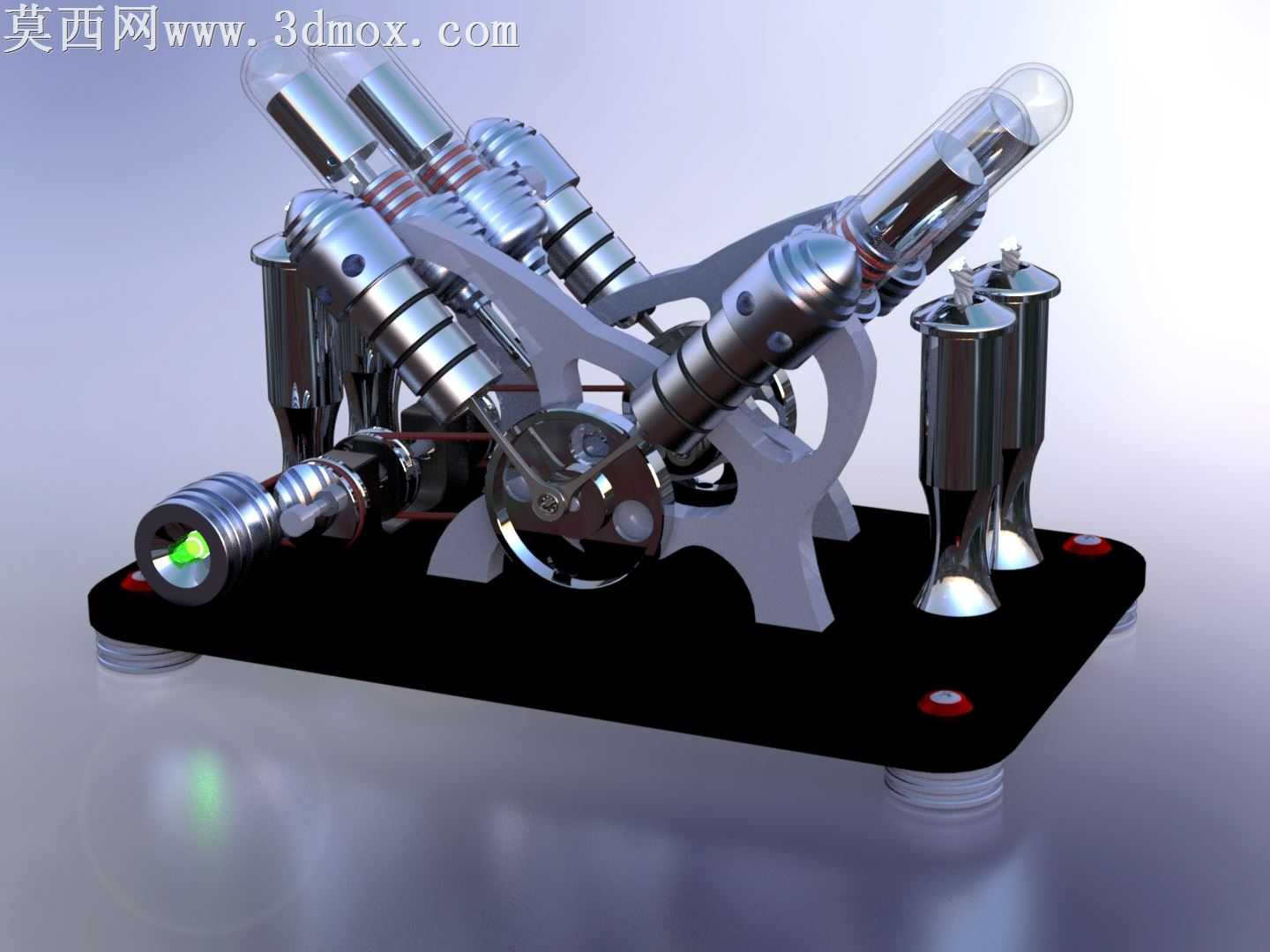

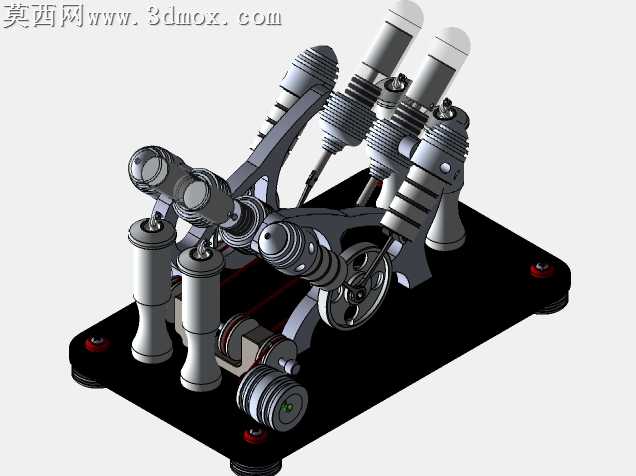

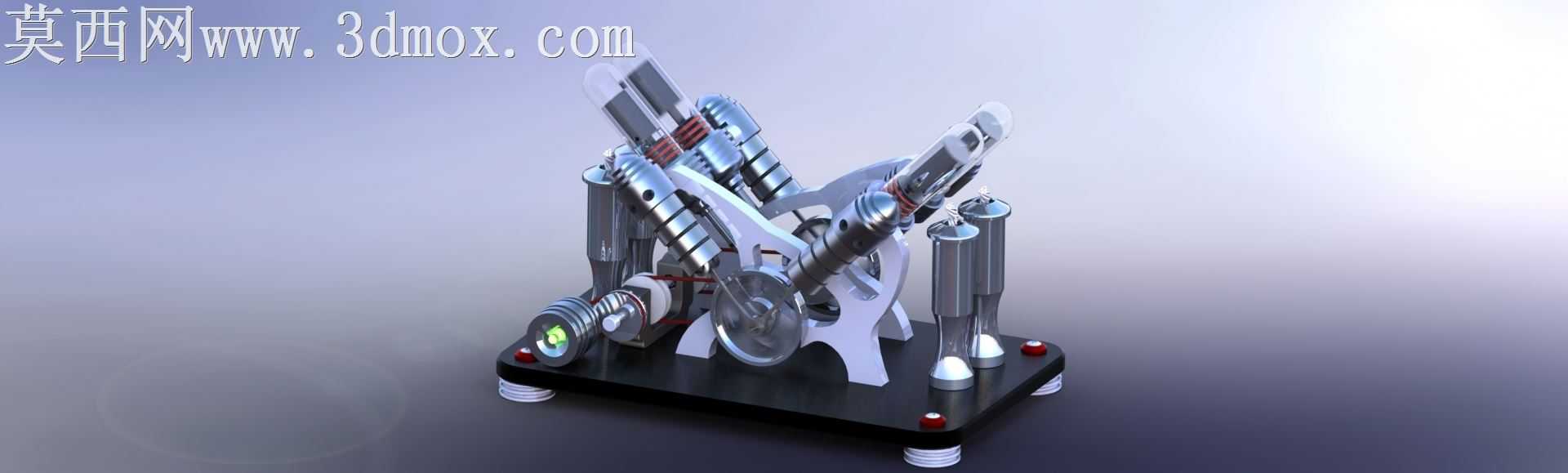

本作品为V型布局四缸斯特林动力装置的三维设计成果，建模阶段严格遵循斯特林外燃机的工作原理进行结构推演，首先完成核心传动曲柄连杆机构的参数化建模，对曲轴的偏心距、连杆长度、活塞行程进行匹配计算，保证四个气缸按照预设相位差有序完成配气、做功循环，避免运动过程中出现结构干涉。建模过程中对气缸组件进行分层设计，区分出换热腔体、置换活塞、动力活塞的独立结构，还原透明气缸罩的薄壁特征，保证模型能够直观展示内部工质的流动路径与活塞运动状态。材质渲染阶段针对不同部件的功能属性匹配对应材质效果：底座采用哑光黑色硬质工程塑料材质，添加细微的磨砂纹理提升真实质感；金属支架采用银灰色铸铝材质，保留金属切削加工后的细微刀痕与哑光金属反光特性；气缸与传动连杆采用抛光不锈钢材质，设置合适的反射强度与环境贴图，还原金属部件的亮面质感；透明气缸罩采用高透亚克力材质，调整折射率与透光参数，既保证透明效果能够观察内部结构，又保留边缘的折射高光提升真实感；底座支脚采用半透明硅胶材质，添加轻微的漫反射效果还原防滑脚垫的质感。结构设计上采用对称式V型布局，四个气缸分为两组呈V型排布在曲轴两侧，有效缩小整机的占用空间，同时平衡多缸运动产生的惯性力，降低运行过程中的振动幅度；曲轴末端集成可视化飞轮结构，采用多色分层设计，既能够直观展示曲轴的转动状态，也能通过飞轮的转动惯量保证动力输出的平顺性；底座上设置独立的支撑立柱用于固定换热端结构，保证气缸与传动机构的同轴度，避免长期运行出现结构偏移。设计过程中对所有运动部件的配合间隙进行预留，按照实际装配要求设置轴孔配合的公差参数，保证模型不仅具备外观展示效果，也能够用于虚拟运动仿真，验证斯特林循环的运动逻辑，可作为机械原理教学、外燃机结构展示的数字化模型使用，整体模型结构完整，细节还原度高，各部件的装配逻辑清晰，能够完整拆解展示每个独立零件的结构特征与装配关系。
