曼德勒帕拉托诺托尔诺旋转关节结构

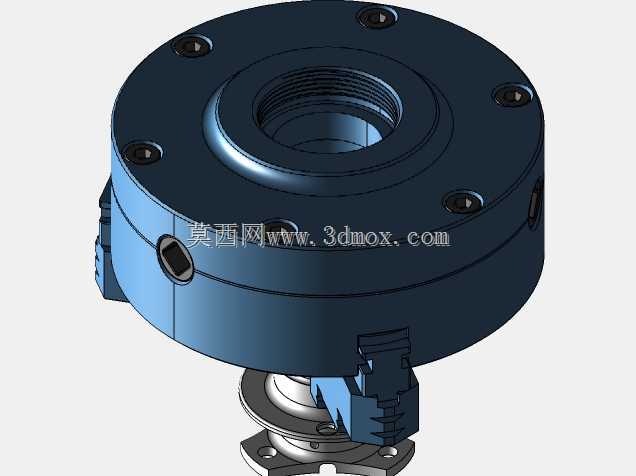

　　该旋转关节结构在工业现场多用于需要在相对回转部件之间传递介质、信号或动力的工位，常见于自动化转台、工装夹具回转端、机器人末端执行器以及需要连续旋转的流体管路系统。其核心作用是在两部分存在相对转动时，仍能保持连接通路稳定，避免管线随轴扭转、缠绕或因反复弯折而早期失效。从结构布局看，主体采用圆盘式壳体，上部设置内螺纹接口，可直接与外部管路或安装座旋合，周向均布的螺钉用于压紧分层壳体，既保证内部密封件的预紧力，也便于后期拆解维护。下部伸出的轴颈与配合件形成回转支承界面，安装时需控制轴向定位面的贴合度，避免偏心造成密封偏磨。侧面预留的接口与槽位用于走线、接插件安装或辅助气液通路连接，使该部件不仅承担机械回转功能，也可集成信号采集与传感反馈。

　　设计思路上，壳体优先采用圆形轮廓，目的在于降低回转过程中的不平衡量，同时让螺栓受力沿圆周均匀分布。分层式结构将密封腔、定位面和连接法兰分开处理，加工时可分别保证各段同轴度，装配时通过止口定位控制径向窜动。上部法兰外缘厚度较大，能够承受接管拧紧时产生的弯矩，减少接口变形对内部通道的影响。下部连接段设置台阶与卡合结构，用于限制轴向脱出，并为轴承或耐磨衬套提供安装空间。实际选型时，应重点核对上部内螺纹规格、下端轴颈直径、法兰外径、安装孔分布圆以及总高边界。若布置在多工位回转工装上，还需确认周边管线最小弯曲半径，保证旋转全行程内不与机架、拖链或传感器支架发生干涉。对于带信号通路的使用场景，侧面接插件位置应避开运动死点，并预留装拆扳手空间。建模过程中，螺纹、密封槽、螺栓孔和侧向卡槽均按实际装配关系表达，可直接用于干涉检查、安装布局评审和机构运动验证。
