长条形多触点传感检测装置结构设计

　　这款长条形多触点传感装置，在自动化生产线的工位物料到位检测、工装夹具的多点夹持确认、输送线的工件排布位置校验场景中都能适配，单根条体上集成六个独立感应触点，可同时覆盖同一安装面上的多个检测点位，替代多个独立传感器分散布置的方案，减少现场布线数量与安装支架的加工量。

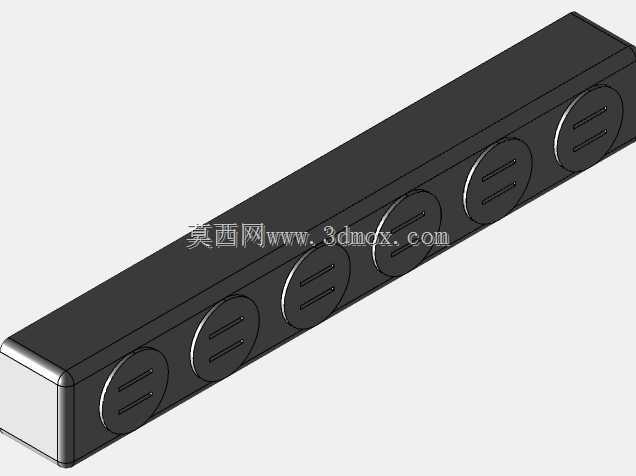

　　从结构设计逻辑来看，整体采用等截面长条壳体，主体轮廓为带圆角的长方体，端部做圆弧过渡处理，既避免安装过程中锐边划伤操作人员线缆，也能在狭窄的设备内部安装空间里降低与周边管线、运动部件发生剐蹭干涉的概率。六个圆形感应触点沿条体长度方向等距排布，每个触点端面预留标识槽位，方便现场调试时对应点位编号做接线标记，触点与壳体采用平齐式安装设计，不会突出壳体表面，在有工件滑过的检测工况下，不会出现触点被工件刮蹭移位的问题。

　　安装边界方面，长条壳体的底面为完整平面，可直接贴合在设备型材安装面、工装基板的预留平面上，支持沿长度方向打安装孔固定，也可通过两侧的槽位搭配压块固定，不需要额外定制异形安装座。壳体宽度控制在窄边尺寸范围内，可嵌入工装板的预留槽内安装，整体厚度较薄，不会占用过多设备Z向空间，在多工位并排排布的检测场景中，相邻条体之间可紧贴布置，不会出现空间浪费。

　　功能实现上，每个触点独立输出检测信号，内部走线全部集成在长条壳体的内腔中，仅在条体一端预留统一的出线接口，现场接线时只需对接单组多芯线缆即可完成所有点位的信号连通，相比六个独立传感器分别接线的方案，能大幅缩减电气装配的工时。壳体采用硬质耐磨材质，可适配车间内有轻微切削液飞溅、粉尘散落的工况，触点表面做耐磨处理，长期受工件触碰也不会出现感应面磨损凹陷的问题。

　　在选型适配阶段，这类多触点集成结构尤其适合检测点位呈直线等距排布的工况，比如工装夹具上多个夹爪的夹紧到位确认、托盘上多个工位的工件有无检测、门板类工件的多点合盖到位校验，都可以通过单根条体完成全部点位覆盖，不需要在每个检测点位单独设计传感器安装位，也能避免多个独立传感器安装位置不一致导致的检测基准偏差。建模过程中对每个触点的安装槽深度、壳体壁厚、内腔走线空间都做了参数化定义，可根据实际需要的触点数量直接调整条体总长度，适配不同间距的检测点位需求。
