带摆杆的双组限位检测支架

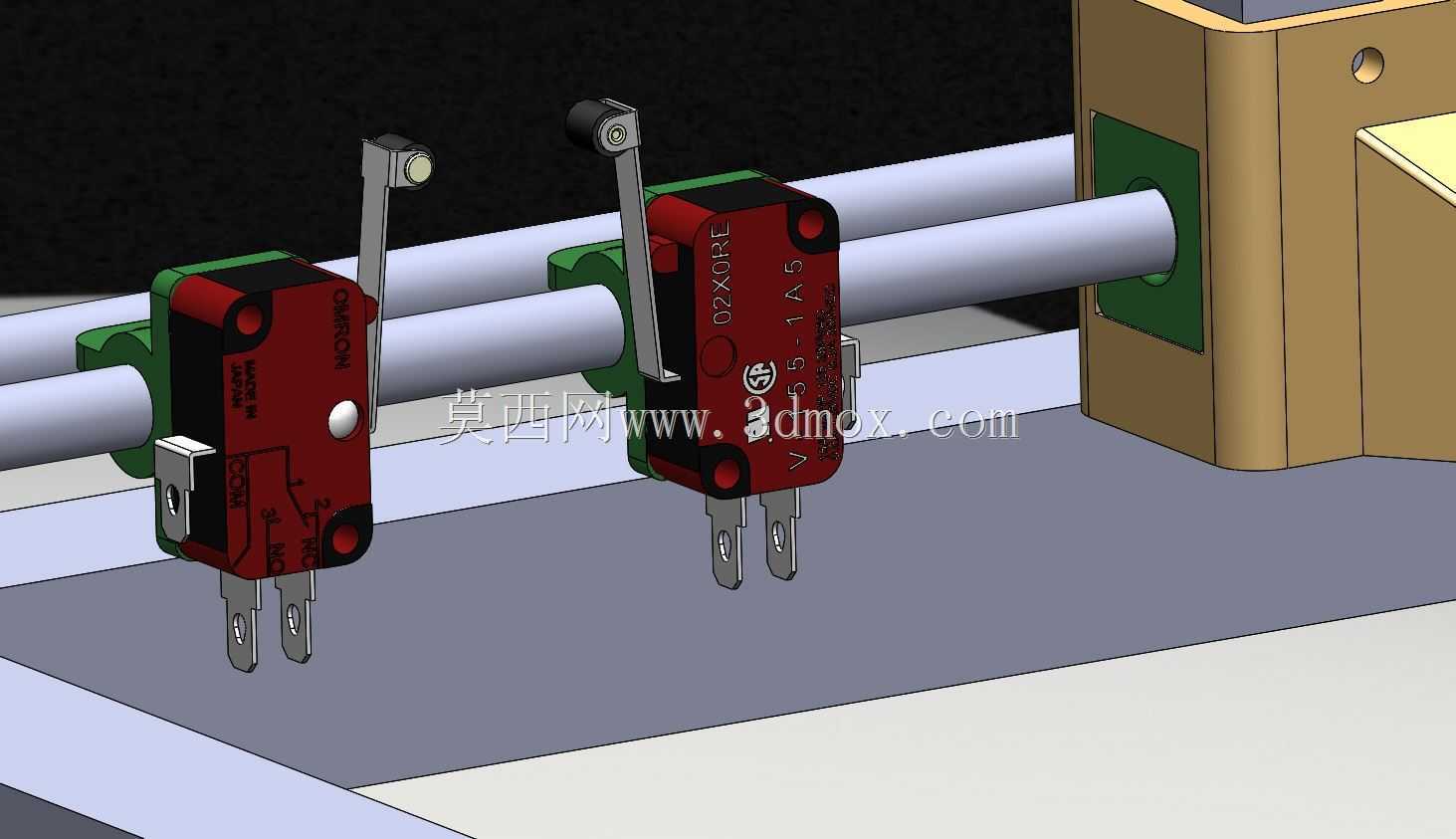

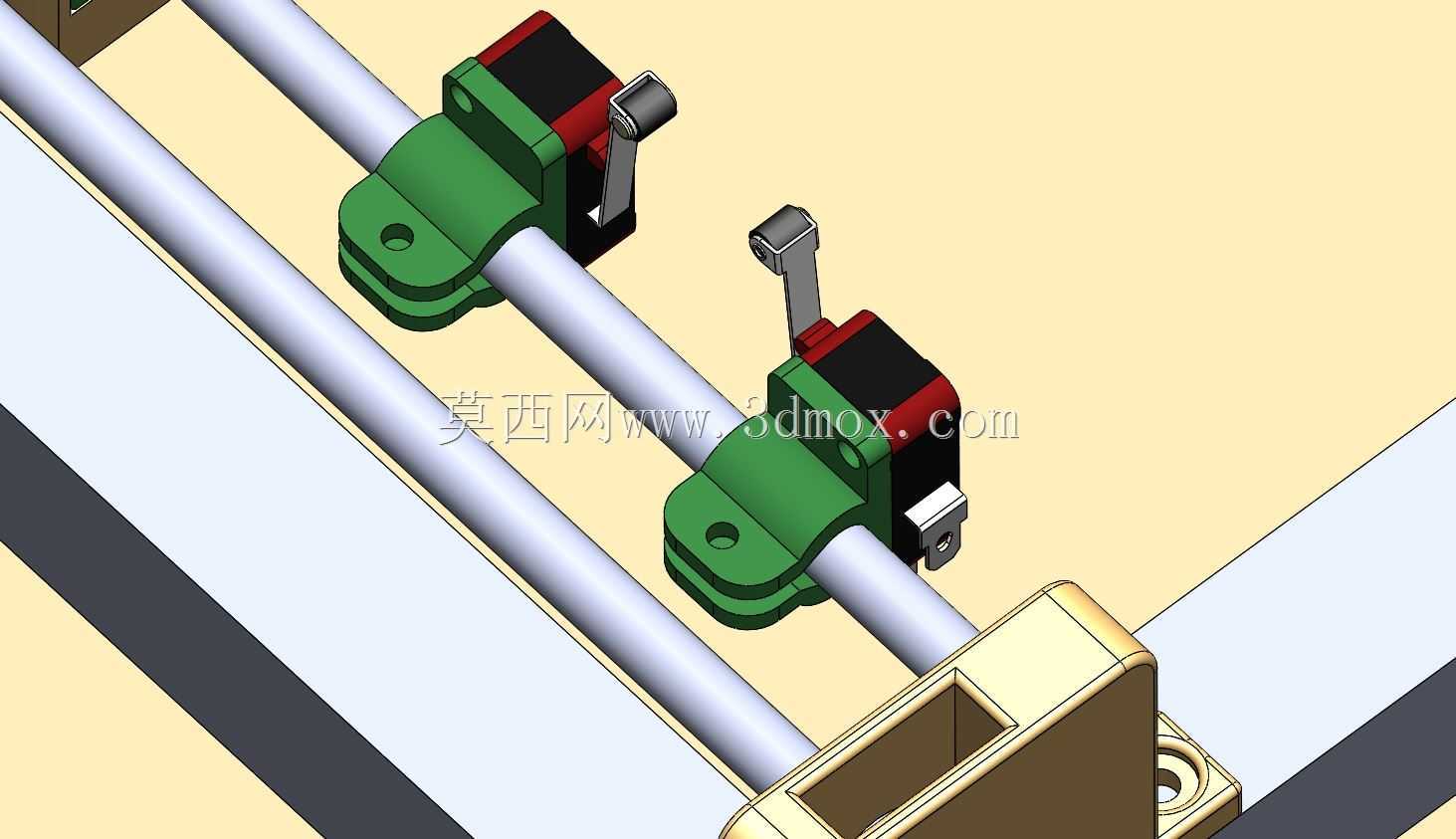

　　该结构用于直线运动机构的位置检测，常见于小型自动化设备、3D打印机、送料模组和实验平台中。两个红色微动开关通过绿色支架固定在横向光轴上，摆杆朝向运动件经过的区域，当滑台或挡块触压滚轮摆杆时，开关内部触点动作，向控制系统输出到位、原点或越界信号。与直接将开关锁在安装板上的方式相比，这种光轴夹持结构更便于调整检测点位置：松开夹持件后，两个开关可沿光轴轴向移动，也可根据需要旋转角度，以适应不同行程范围和触发方向。

模型重点表达了开关本体、摆杆滚轮、安装支架、光轴及端部固定板之间的装配关系。微动开关采用带滚轮的长摆杆形式，触发过程具有一定预压行程，能够降低硬碰撞对开关端子的冲击；

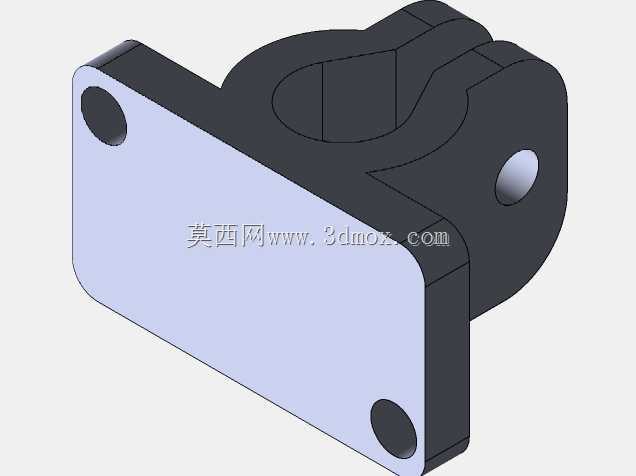

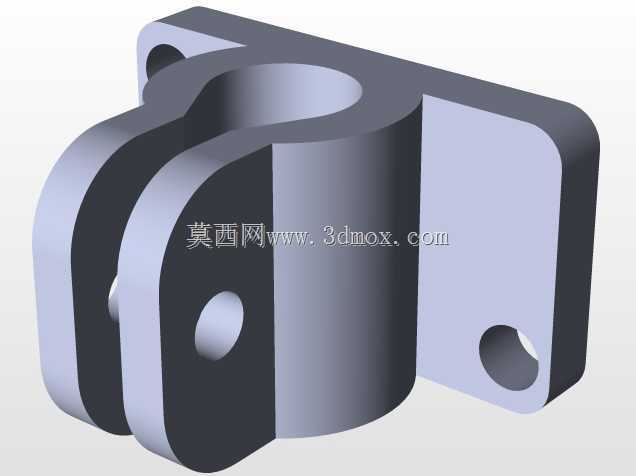

　　支架与光轴之间形成环抱式接触面，锁紧后可保持较稳定的姿态。端部固定板用于将整组检测组件连接到设备框架或工作台侧板，安装边界清晰，适合在布局阶段校核运动件与摆杆之间的干涉关系。

从选型角度看，这类限位组件适用于低速、轻载的往复运动场合。设计时需要确认摆杆有效长度、滚轮接触位置、开关触发行程以及滑台制动距离，避免机构越过开关后仍未停止，或因触发点过近导致摆杆被强行压过死点。双开关并排布置可分别承担原点复位和极限保护功能：一个用于正常回零定位，另一个用于超限保护，二者在轴向上应保留足够间距，使控制系统能够区分正常到位与异常越界。

结构建模时，开关端子、安装孔、

　　摆杆转轴和滚轮直径均按实物比例表达，可直接用于干涉检查和支架开孔参考。光轴直径、支架宽度以及端部板孔位决定了整组组件的占用空间；在实际设备中，还需结合线缆走向预留端子插拔和弯曲半径。该模型的价值不在于复杂曲面，而在于把常见限位元件的安装方式、触发姿态和调整逻辑完整呈现，便于结构工程师在方案阶段快速复用，并进一步细化成满足自身设备行程、载荷和维护要求的检测组件。
