精密电机安装固定支撑座结构设计

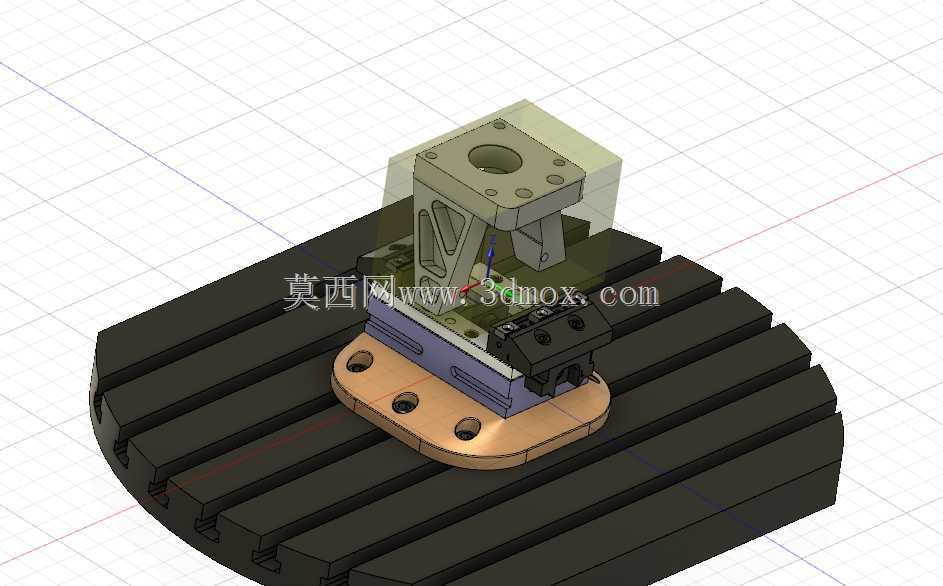

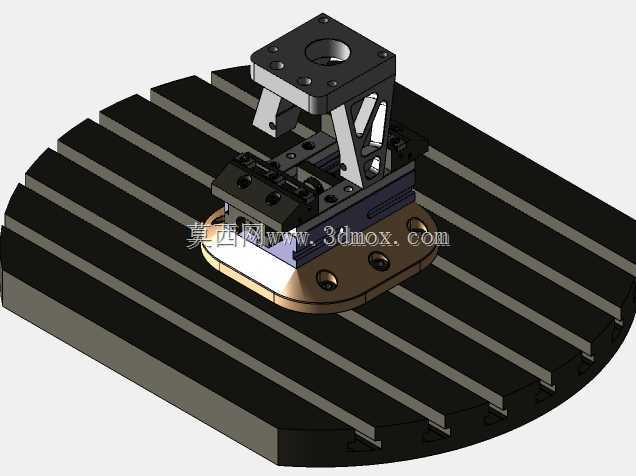

　　该支撑构件主要面向小型精密传动单元的安装固定场景，常见于实验室光学调整平台、小型自动化检测工位、桌面式机械手末端驱动模组以及教学类机电一体化实训装置中，用来承担驱动电机与基准安装面之间的连接、定位与载荷传递作用。实际使用时，底部带T型槽的平台可通过槽内螺栓完成底座的快速锁紧，上方立式支架则用于固定电机本体，使电机输出轴保持预设的空间朝向，避免运行过程中因振动出现轴线偏移。从结构功能上看，构件分为底部转接板、中间支撑立架与顶部电机安装板三个层级。底部圆形转接板开设多组沉头孔，既可以直接固定在铸铁平台、铝型材台面或精加工基板上，也能配合T型槽螺母调整安装方位；中间立架采用三角加强筋布局，在控制整体重量的同时提升抗弯与抗扭刚度，

　　减少电机启停瞬间产生的形变；顶部安装板预留与电机法兰匹配的孔位，中部开孔用于避让电机轴、接线端子或后端编码器，保证装配后不会发生运动干涉。设计思路上优先保证安装基准的一致性。底部平面与顶部电机安装面之间设置平行度约束，立板与底板之间设置垂直度约束，使电机轴在装配后能够与负载输入端保持较高同轴度。对于需要频繁更换电机或调整工位的场合，这种分层式结构比一体式焊接支架更便于拆装与二次加工；若现场安装空间受限，还可在底板上重新配打孔位，而不必改动上部支撑主体。外形与安装边界方面，底板轮廓适配常见圆形光学平台与小型T型槽工作台，安装孔分布避开平台槽口边缘，保证螺栓压紧力均匀作用于支撑面；上部支架高度根据小型驱动电机的常规尺寸确定，

　　既为电机尾部接线与散热留出空间，又不会因悬臂过长导致刚性下降。顶部法兰孔距围绕标准电机安装圆设计，侧边预留的紧固面可用于安装限位片、传感器支架或走线卡扣。建模过程中对各配合面进行了独立特征处理，底板沉孔、立架减重槽、顶部通孔与加强筋均保留可编辑参数，方便后续根据不同电机功率、轴伸长度或安装姿态调整尺寸。装配验证时可将支架固定于平台后检查底面贴合率，再装入电机并测量输出轴径向跳动，确认支撑结构在静态锁紧与低速运行状态下均能满足定位要求。对于需要传导轴向力或承受侧向负载的工况，还可在立架侧面增加辅助支撑，或在底板与平台之间加入定位销，进一步提升重复安装精度。
