传感器安装板与型材基座组件结构

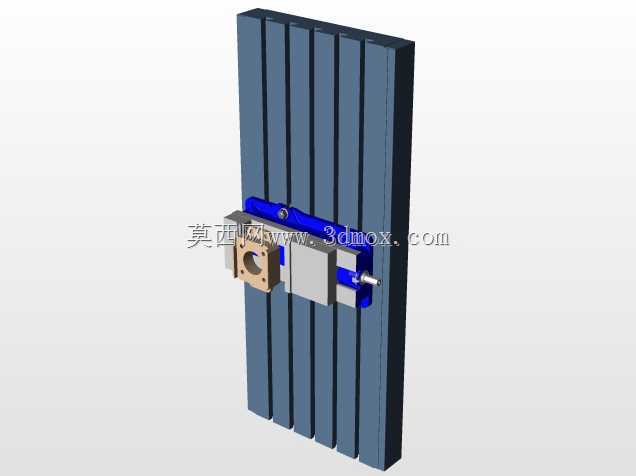

　　这套构件的核心作用，是在自动化产线、检测工位或实验台架上为传感元件提供稳定的安装依托。现场使用时，传感单元往往不能直接固定在设备主体上，一方面设备本体的振动、加工误差或运动干涉会影响检测精度，另一方面检测位置需要根据工件规格、工位节拍反复调整，因此需要一块过渡安装板把传感器、调节件和承载基座连成可靠整体。图中竖直方向的基座采用多道平行槽结构，槽道沿长度方向贯通，既可以作为安装板的滑移导向面，也能容纳紧固件头部，使组件在不拆除周边管线的情况下完成高度方向的无级调整。这种槽型基座常见于铝型材搭建的检测台、装配站或工装夹具旁，优势在于改造成本低、调整灵活，不需要在主机床身上额外钻孔。安装板部分采用分层组合思路：

　　蓝色长条件承担与槽道基座的连接和锁紧功能，板上预留的孔位可让螺栓沿槽滑动，到位后旋紧即可锁定；中间块状结构用于匹配传感器的安装孔距，前端带孔的金属块则直接承接传感头。设计时没有把所有功能集中在一块厚板上，而是拆成连接、调节、承载三个功能段，这样在更换不同外径或不同检测距离的传感器时，只需更换前端适配块，不必改动整条竖直导轨的安装基准。从安装边界看，竖直基座的宽度决定了组件在水平方向占用的最小空间，槽道数量影响抗扭能力；安装板伸出基座的长度要结合传感器的检测盲区设定，过短会让基座进入感应范围造成误触发，过长则会在设备启停时增加悬臂抖动。紧固件的布置也需要注意，锁紧点应尽量靠近安装板重心，避免单侧压紧导致板件倾斜。

　　对于需要频繁换型的工位，这种结构还能在槽道内加装限位挡块，把常用检测高度做成几个固定档位，减少每次调整后的尺量时间。建模过程中，槽道的间距、板件厚度和螺栓头沉槽尺寸都要按实际型材截面核对，否则装配时会出现螺栓无法入槽、锁紧后板面翘起等问题。前端适配块的中心孔与传感器外圆应采用小间隙配合，并在侧面预留顶丝孔，防止检测过程中传感头发生转动或轴向窜动。整体结构没有复杂曲面，加工以铣削、钻孔为主，适合小批量自制或标准件改装，能够满足位移检测、到位确认、工件定位等常见工业现场需求。
