RF4单稳态继电器带底座结构设计

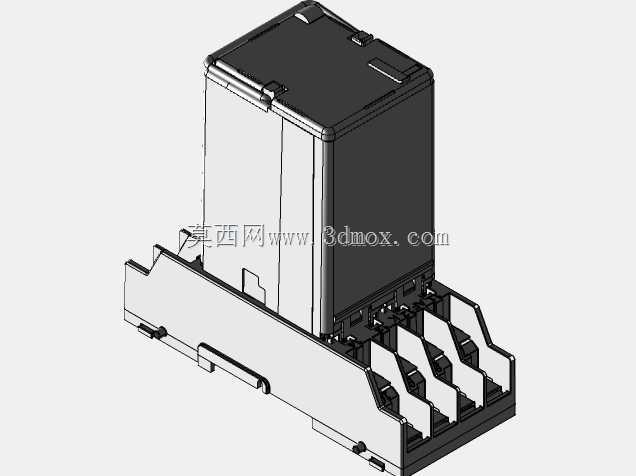

　　在低压控制柜、自动化产线联锁回路以及老旧设备改造项目中，这类插拔式继电器常被用来扩展PLC触点容量、隔离弱电控制信号与强电执行回路。模型呈现的是继电器本体与配套底座组合后的完整装配状态，重点不在外观渲染，而在于把现场安装时真正影响布局的结构关系表达清楚：线圈部分位于上方塑壳内，触点输出端通过底座引出，底座两侧带导轨卡扣，可直接卡装在标准电气安装导轨上。

　　从结构设计角度看，上部继电器壳体采用方正盒体造型，边角做了小圆弧过渡，既保证塑壳脱模可行性，也避免装配时锐边划伤导线。壳体表面设置有定位凹槽与加强筋，用于提升外壳刚性，并在插拔过程中提供明确的受力位置。下部底座承担机械固定与电气转接双重作用，其端子分隔槽将相邻接线位隔开，能够降低裸线搭接风险；端子排前方预留的压线空间，可适配常用多股软线与冷压端头，方便电工在柜内紧凑空间内完成接线。

　　实际选型时，工程师最关心的是安装边界。该模型把底座宽度、端子间距、导轨卡扣位置以及继电器插入后的总高度都作为关键尺寸进行了还原，可直接用于电气柜三维布局校核。若柜内线槽、端子排或相邻继电器距离过近，通过装配体检查就能提前发现插拔工具与压线空间不足的问题，而不必等到现场装配阶段再返工。底座底部的卡扣结构还决定了拆卸方向：继电器沿竖直方向拔插，底座则通过卡扣弹性变形固定在导轨上，这种结构在频繁检修的回路中维护效率较高。

　　功能层面，单稳态继电器在线圈失电后依靠触点机械返回初始状态，适用于需要断电自动复位的安全联锁、信号保持切换和小功率负载驱动场景。模型中触点腔与线圈区域的分隔关系，有助于理解其电气间隙设计思路；底座上的多个接线位对应线圈输入与触点输出，布线时可按控制信号侧、负载侧分区整理，减少柜内交叉走线。对于三维建模人员而言，该结构还可作为同类中间继电器的参数化参考：更换壳体高度、调整端子数量或修改卡扣形式后，能够快速衍生不同极数与触点容量的派生型号。

　　在设备整体设计流程中，这类元件虽然单体尺寸不大，却直接影响控制柜排布、走线弧度、维护距离与标签安装位置。把继电器与底座作为完整组件纳入数字样机，能够同步检查与线槽、断路器、开关电源等周边器件的干涉关系，也能为BOM统计、装配指导和后期维护提供更可靠的几何依据。
