电气配套用八脚圆座插座继电器结构

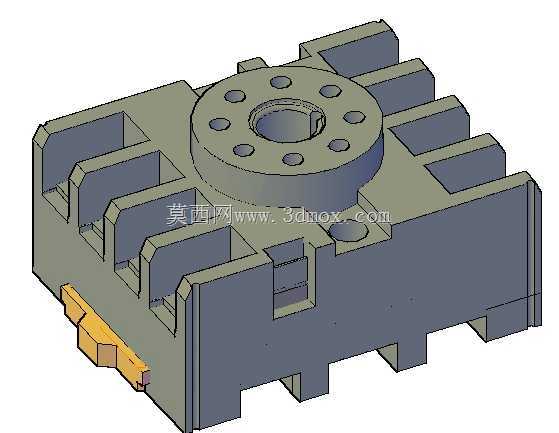

　　在低压电控柜、小型设备控制回路、楼宇自控信号转接场景里，这类带八脚圆形插孔的插座继电器底座是极为常见的配套部件，它的核心作用是为插拔式继电器提供稳定的机械固定与电气连接，不需要每次拆装继电器都重新压接导线，大幅降低现场运维的接线工作量，也能避免反复拆线带来的接线松动、线芯断裂隐患。从结构设计来看，这个底座采用了上下分层的壳体布局，上部的圆形凸台是继电器插合定位面，台面上均匀分布的八个金属插孔对应通用八脚继电器的引脚排布，中心的沉孔是定位销配合位，能保证继电器插装时引脚和插孔完全对正，不会出现插歪导致的引脚弯折、接触不良问题。凸台周边的壳体做了多道平行的散热筋结构，这些筋条一方面增加了壳体的整体刚性，

　　在继电器插拔受力时不会出现壳体变形，另一方面增大了底座和空气的接触面积，继电器长时间带载工作产生的热量可以通过筋条快速散出，避免插孔部位因为持续升温出现金属件氧化、接触电阻变大的问题。底座下部的侧边伸出的带卡扣接线端，是导线接入的位置，每个接线位对应一个继电器引脚，接线端的卡扣结构可以快速压紧剥好的线芯，不需要额外焊接，现场接线时只需要用螺丝刀压下卡扣就能完成导线的固定和拆卸，接线效率比传统螺丝压接更高，同时卡扣的压紧力均匀，不会出现螺丝压接过紧损伤线芯、压接过松接触不良的问题。从安装边界来看，这个底座的底部预留了标准的导轨安装卡槽，可以直接卡装在电控柜内通用的35mm标准DIN导轨上，不需要额外打孔固定，

　　安装时只需要将底座底部的卡扣对准导轨推入即可锁定，拆卸时用螺丝刀拨开卡扣就能取下，适配目前绝大多数工业电控柜的安装规范。底座的整体外形尺寸控制在适配常规小型继电器的范围，横向和纵向的安装间距符合低压电器的排布安全要求，多个同类型底座并排安装在导轨上时，相邻底座之间不会出现干涉，接线端的操作空间也足够容纳螺丝刀完成接线作业。在设计细节上，壳体采用了阻燃级的工程塑料材质，表面做了哑光磨砂处理，既可以提升壳体的耐磨损性能，也能避免表面积累静电吸附灰尘，插孔内部的金属接触件采用了铜合金镀锡工艺，既有足够的导电性能，也能提升抗氧化能力，保证长期使用后的接触可靠性，接触件的尾部和接线端的导电部分做了一体化冲压成型，减少了连接节点，

　　降低了回路的接触电阻。在实际应用中，这类底座通常和对应的插拔式继电器配合使用，当继电器出现触点粘连、线圈烧毁等故障时，运维人员只需要直接拔下故障继电器，插上好的同型号继电器就能完成更换，整个过程不需要断电拆除接线，能大幅缩短设备的故障停机时间，尤其适合在连续生产的流水线、不能长时间断电的公共设备控制回路中使用。底座的散热筋结构除了散热和提升刚性之外，还能作为相邻接线位的隔离结构，增加不同引脚接线端之间的爬电距离，满足低压电器的安全绝缘要求，即使在湿度较高的工业现场，也不会出现不同回路之间的漏电、闪络问题。接线端的导线插入深度做了限位设计，导线插入到限位位置时，线芯刚好完全被卡扣压紧，不会出现线芯裸露在外的情况，也不会因为导线插入过深顶到内部的接触件导致结构变形。圆形插合面的边缘做了小角度的导向倒角，继电器插装时即使有微小的位置偏差，也能顺着倒角滑入正确的位置，降低现场更换继电器的对位难度，即使是没有太多接线经验的运维人员，也能快速完成继电器的更换作业。底座的导轨卡扣采用了弹性不锈钢材质，反复拆装也不会出现弹性衰减，卡装在导轨上后不会因为设备运行的振动出现松动移位，保证长期使用的安装稳定性。
