G6B-2小型直插式PCB继电器结构

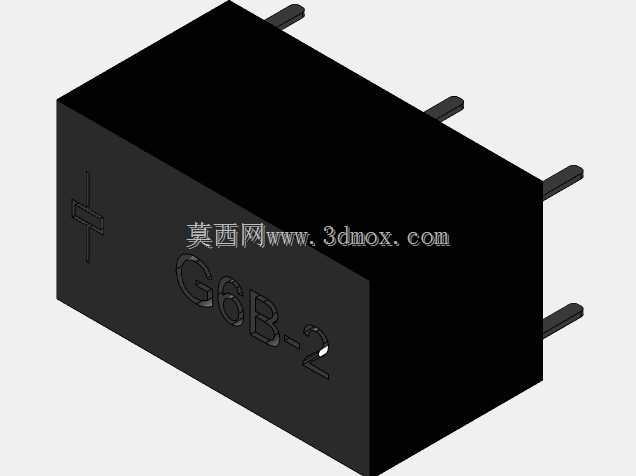

　　该模型呈现的是一款用于印制电路板安装的小型电磁继电器，主体为黑色矩形塑封外壳，侧面带有极性标识，顶面与侧面可识别型号区域，底部伸出多根直插引脚，用于在PCB上完成定位、焊接和电气连接。从结构形态看，这类器件通常承担小功率信号切换、负载通断或电路隔离任务，常见于工业控制板、电源管理板、检测仪表、通信设备以及自动化装置内部。设计这类模型时，不能只把它当作一个简单方块处理，而要重点还原外壳轮廓、引脚伸出长度、引脚间距、端部弯折位置和安装占用空间。引脚是PCB布局中最敏感的部分，其中心距、直径、伸出方向和焊盘对应关系直接决定封装是否可用；若模型只追求外观而忽略这些边界，导入装配后就可能出现引脚与孔位错位、元件与相邻器件干涉、

　　焊接高度不足等问题。外壳上的极性标记和型号凹陷也应保留，因为在实际生产和检修中，这些标识用于判断安装方向、识别线圈极性和区分触点规格。模型采用封闭式壳体表达，能够反映继电器内部电磁机构被完整封装后的外部尺寸，便于结构工程师在整机布局阶段评估高度余量，尤其在板卡堆叠、外壳靠近、灌胶或涂覆场景中，元件顶面与侧面的安全距离必须提前校核。直插引脚的排布使该器件适合波峰焊或手工焊，相比贴片结构具有更好的机械保持力，也便于在需要频繁维护或承受一定振动的板卡上使用。建模时应将本体、引脚、标识分别建立特征，本体保证拔模和棱边过渡真实，引脚保持截面一致并体现插入端形态，标识区域可通过凹陷或浮凸处理。对于选型人员而言，

　　这类三维模型的价值不在于展示内部线圈和触点细节，而在于准确提供安装边界、占板面积、维护空间和视觉干涉依据。在控制柜或紧凑仪表内部，继电器周边往往还要布置端子、电阻、电容、走线槽和固定柱，因此外形尺寸越准确，PCB预布局和整机结构评审的效率越高。该模型还可用于装配培训、维修示意和元器件标准化建库，帮助设计团队在未拿到实物前完成空间确认，减少打样后因元件高度、方向或引脚位置不符造成的返工。
