龙门辊式自动输送整平设备结构

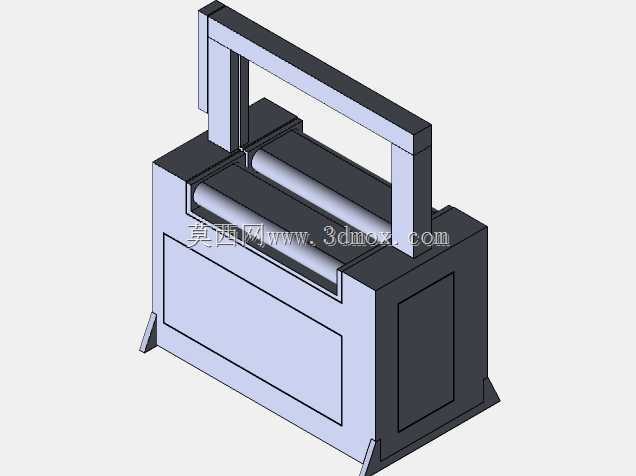

　　该模型呈现的是一台带龙门框架的辊式输送整平设备，主体由下部焊接箱体、两根平行输送辊以及上部龙门支撑梁组成。下部箱体采用板式拼焊结构，内部可容纳驱动电机、减速机构、链轮或同步带传动组件，同时承担整机基座的作用；箱体外侧预留检修门板，便于后期维护张紧轮、轴承座和传动部件。两根输送辊平行布置于箱体上方，辊面可根据被输送板材的表面要求采用包胶或抛光处理，以增大摩擦力并避免划伤工件。上部龙门架横跨辊道两侧，通过立柱与下部箱体连接，形成封闭受力框架，可用于安装压辊、检测元件、防护罩或整平调节机构。从结构布局看，该设备适合放置在板材开卷、剪切、冲压或表面处理生产线中，完成短距离输送、进料导向和姿态校正。工件从辊道一侧进入，

　　在辊子摩擦力作用下向前通过龙门区域，若上方加装可调压辊，还可对薄钢板、铝板或非金属板进行轻微整平。设计时需要重点控制两辊的平行度和中心高，辊子两端轴承座应设置定位台阶，装配后打表检测径向跳动；机架焊接后需进行去应力处理，再整体加工安装面，防止长期承载后变形。安装边界方面，设备底部应预留地脚板和调节螺栓位置，四周留出操作与检修空间，进料端和出料端需与前后输送机或工作台面对接，保证输送面等高。龙门内侧宽度决定最大通过板宽，辊面长度应略大于工件宽度，两侧立柱不能干涉工件边缘。电气走线可沿立柱和箱体内部布置，接近开关或传感器可安装在龙门横梁上，用于检测工件到位、计数或与前后设备联锁。整体造型简洁，受力路径清晰，没有多余装饰，符合工业设备以功能为核心的建模思路。
