立式自动化作业工作站结构设计

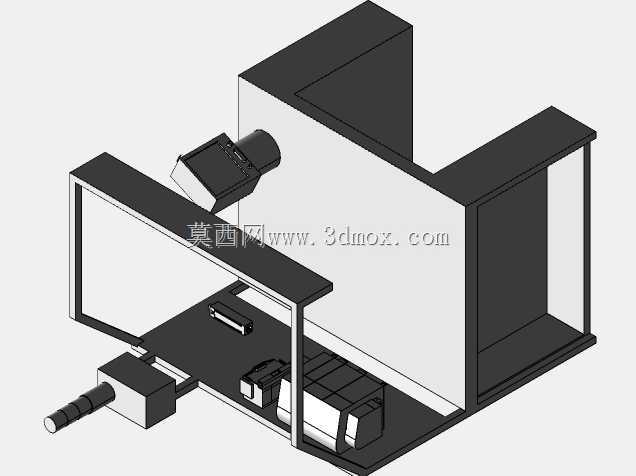

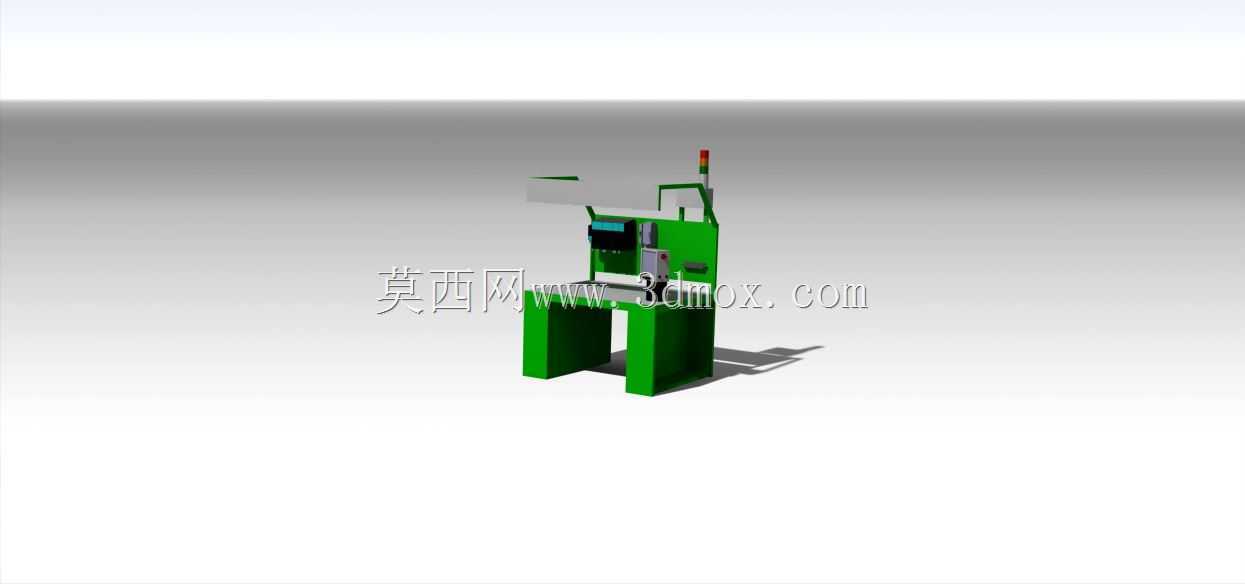

　　这套立式自动化作业工作站的三维结构，最初是针对电子元器件小批量精密装配场景做的方案落地，在3C零部件组装、小型传感器校准测试这类需要人机协同补位的产线环节适配性很强，区别于全封闭的高速专机，它预留了足够的人工干预操作空间，同时把自动送料、工位定位、状态警示的功能做了集成，能在不改动原有车间产线布局的前提下，作为独立工站嵌入装配流程，也可以单独作为小型零件的检测、打标工位使用。从结构布局来看，设备采用落地式立式机架设计，底部是两个对称的箱型支撑脚，内部预留了电气元件、伺服驱动器的安装腔体，既可以把控制部分的重量压在底部降低整机重心，也能避免走线外露带来的车间现场安全隐患，支撑脚的底面设计了可调脚杯的安装位，

　　安装时可以根据车间地面的平整度调整水平度，不需要额外做地基预埋，普通环氧地坪的车间就能直接部署，整机的安装边界控制在长1200mm、宽800mm、高1800mm的范围内，不会占用过多产线空间，适合多台并排布置组成流水作业段。操作台面的高度设置在900mm，符合站立作业的人体工程学尺寸，台面上预留了工装夹具的安装T型槽，不管是装配用的气动夹具，还是检测用的探针模组，都可以通过T型螺栓直接固定，不需要二次加工台面；台面上方的悬臂支架用来安装触控操作屏，屏幕的倾斜角度可以根据操作人员的身高调整，避免长期操作的视觉疲劳，支架侧面集成了三色警示灯，设备运行、待机、故障的状态可以通过不同颜色的灯光直接传递给现场操作人员，

　　不需要额外外接状态提示装置。设备的后侧设计了可开启的检修门，日常维护时可以直接打开后侧门接触到内部的电气布线和传动部件，不需要拆解正面的操作结构，维护效率更高；送料机构的安装位设置在台面左侧，预留了标准的振动盘直振安装接口，不管是螺丝、小型塑胶件还是金属结构件的自动送料，都可以匹配对应的送料模组，不需要重新改动机架结构。设计过程中特意把伺服驱动的安装位置做了隔振处理，在驱动器和机架安装面之间加了橡胶减震垫，避免伺服运行时的振动传递到台面，影响精密装配或检测的精度；走线全部采用机架内部的穿线孔布置，强电和弱电的走线槽做了物理分隔，减少信号干扰对设备运行稳定性的影响。机架的主体结构采用4040铝型材拼接，相比焊接钢结构，

　　铝型材的装配精度更容易控制，后期如果需要调整工位高度或者扩展安装位，只需要更换对应长度的型材就能完成改造，不需要整体重新焊接加工，适配小批量定制化的自动化项目需求；设备的外护板采用薄钢板折弯成型，表面做喷塑处理，既可以遮挡内部结构避免杂物落入，也能适配车间常见的设备配色要求，护板上预留了散热通风孔，保证内部电气元件的运行温度在合理范围内。在实际产线应用中，这类工站可以承担的工序覆盖范围很广，小到连接器的pin针压装，大到小型传感器的成品校准，都可以通过更换台面上的工装夹具快速切换工序，不需要更换整机设备，对于多品种小批量的生产场景来说，设备的复用率远高于专用的单工序专机；设备的操作区域没有设置全封闭的安全门，而是在台面边缘预留了安全光栅的安装槽，用户可以根据自身的安全等级要求选配安全光栅，既可以保证操作人员的作业安全，也不会因为频繁开关安全门影响作业效率。
