高温工件双动夹持移栽机构

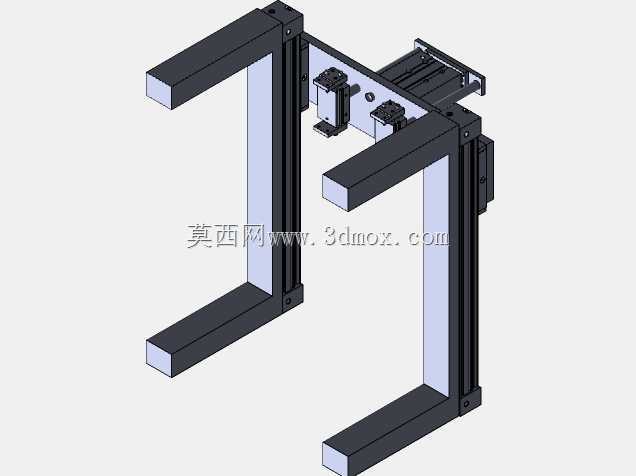

　　这套机构面向生产线内高温工件的提取与转移，核心任务是在工件仍处于较高温度、人工不宜直接接近的工位上，完成稳定夹取、抬升、横移和释放。整体采用双夹持点并行布置，适合对长条形、板状或需要两点同步承托的工件进行搬运，避免单点夹持造成偏摆、磕碰或局部受力集中。机构上方设置竖向执行元件，负责夹持单元的升降动作；横向移动由滑动台承担，使夹爪能够在取件位与放件位之间形成确定的直线轨迹。立柱与横梁构成门式支撑框架，四根立柱承担竖向载荷并为横梁提供安装基准，横梁上集中布置驱动件、滑动导向和夹持组件。这样的布局把主要受力路径限制在框架内部，外部只需与生产线机架或安装平台连接，便于在既有产线中嵌入。

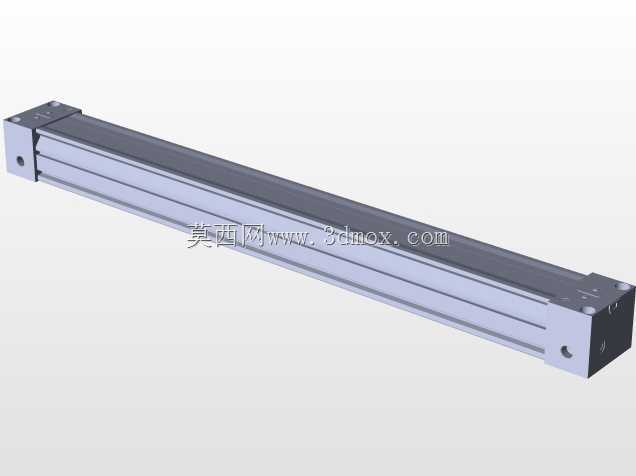

　　从功能划分看，夹持端并不追求复杂自由度，而是强调动作可靠和位置重复。双动结构的意义在于两个夹持位置可同步接近工件，也可根据工件外形分别设置接触块，使夹持力分布更均匀。对于高温工况，接触块位置预留了更换和隔热设计空间，后续可根据工件温度、表面硬度和节拍要求更换材质或增加隔层。滑动台部分承担横向搬运，导向方向与工件流转方向一致，行程边界由两端机械限位和安装空间共同确定。竖向升降行程则需要结合取件高度、输送带或工装支撑面高度来设定，保证夹具有足够空间越过工件周边障碍。

　　设计时先确定工件的外形包络、质量中心和取放姿态，再反推两夹爪间距、夹持块开口范围以及横梁高度。夹爪间距过小会降低长工件搬运稳定性，过大则可能与相邻定位结构干涉，因此需要在工件两端可接触区域内选取合适跨距。竖向执行元件的推力按工件重量、夹持摩擦系数和升降加速度校核，横向滑动台则关注导向刚性、偏载力矩和重复定位精度。由于机构在高温环境附近运行，气管、传感器引线和滑动面应远离热源或设置遮挡，防止热辐射导致密封件老化、润滑失效或线缆变硬。

　　外形边界主要由门式框架宽度、立柱高度、横梁厚度和滑动台伸出长度决定。安装时，立柱底面应落在连续支撑面上，并通过螺栓与设备底座或型材框架固定；若生产线节拍较快或工件偏重，应在底部增加连接梁以提高整体抗扭能力。横梁与立柱的连接面需要保证平面度，否则滑动台安装后会出现卡滞或运动阻力增大。夹持组件下方应留出维护空间，便于更换接触块、调整紧固件和检查气路。该结构适用于热处理上下料、热压件取出、焊接后工件转移、铸造后坯料输送等场景，尤其适合需要在固定两点之间短距离直线移栽、同时要求夹持动作简洁稳定的自动化工位。
