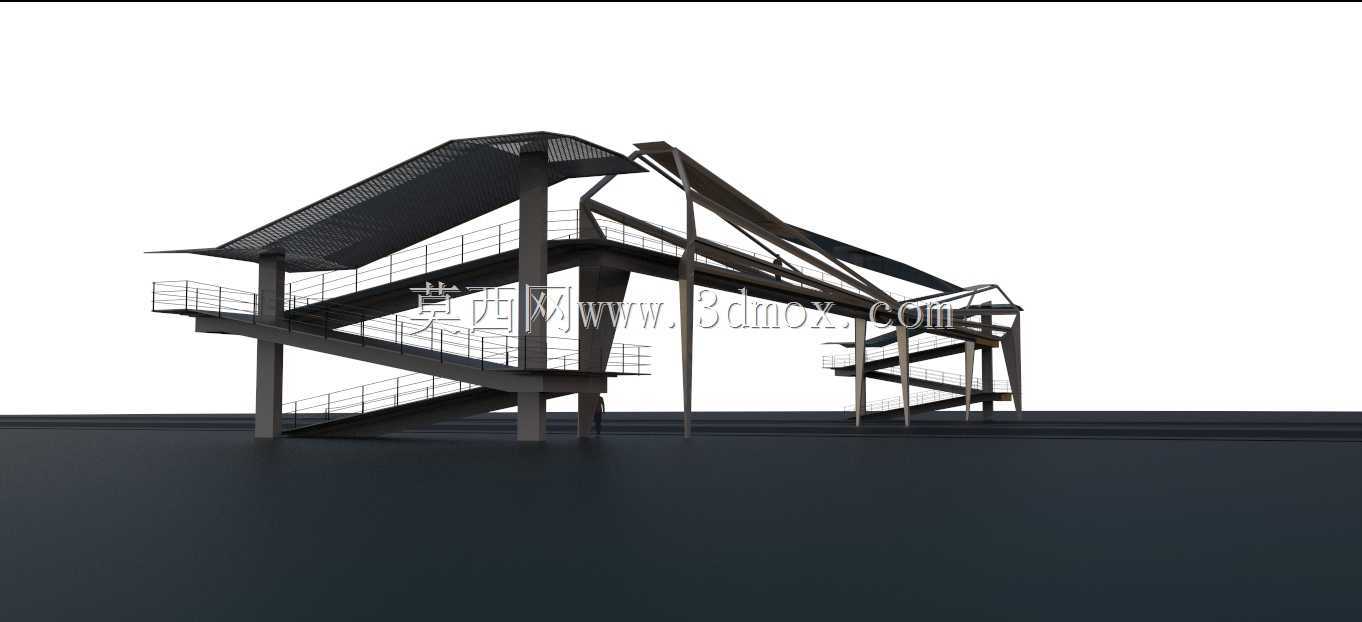

户外多层钢结构通行观景平台

　　该钢结构平台采用多层折返式楼梯组织竖向交通，主体由立柱、斜向支撑、平台梁和踏步板共同构成，适用于园区观景、厂区检修登高、滨水步道高差转换以及大型设备外侧巡检通道等场景。平台在有限占地内通过折跑楼梯提升到达高度，人员可在不同标高短暂停留、观察周边工况或完成设备点检，避免直梯占用连续竖向空间，也比单跑楼梯更易控制坡度和行走疲劳。结构布置上，竖向立柱承担主要轴向荷载，斜撑与梁格形成稳定的空间桁架体系，能够将楼面活荷载、风荷载和检修集中荷载传递至基础。踏步与休息平台边缘设置连续栏杆，栏杆高度和立杆间距按人员临边防护要求控制，扶手沿楼梯走向连续转折，保证上下行过程中均可扶持。平台面层采用镂空或防滑构造，可减少积水、积尘并降低风阻，

　　适合露天长期使用；顶部遮篷由斜柱和屋面板组成，可为停留区域提供遮阳和挡雨，同时形成明确的视觉导向。建模时需重点核对楼梯净宽、踏步高宽、休息平台进深与碰头高度，确保人员携带小型工具通行时不发生干涉。立柱底部应预留与预埋件或地脚螺栓连接的边界，基础尺寸需结合现场地质和上部荷载另行计算。斜撑与主梁连接节点、栏杆立柱与平台边梁连接节点均应明确焊缝或螺栓连接方式，避免现场安装时出现错位。平台与相邻建筑或设备之间需留出检修间距，四周不得遮挡阀门、仪表和操作面；若用于工业巡检，还应在平台相应标高预留管线支架和照明安装位置。整体外形随高差呈折线展开，运输时可按柱段、梯段、平台片和栏杆组件拆分，现场通过螺栓拼接后再焊接关键节点，以兼顾制造精度与安装效率。
