分段式工业清洗漂洗干燥设备

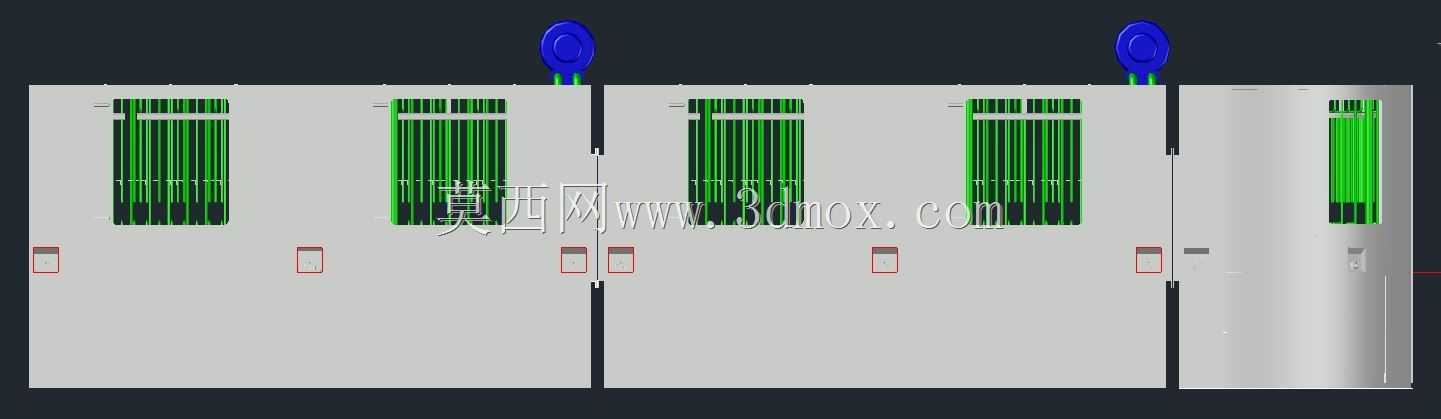

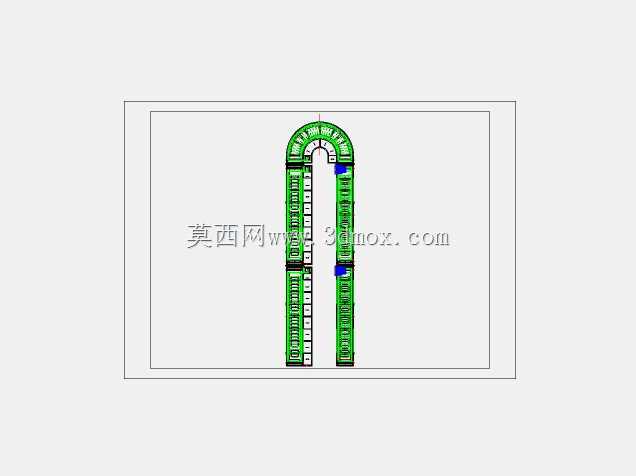

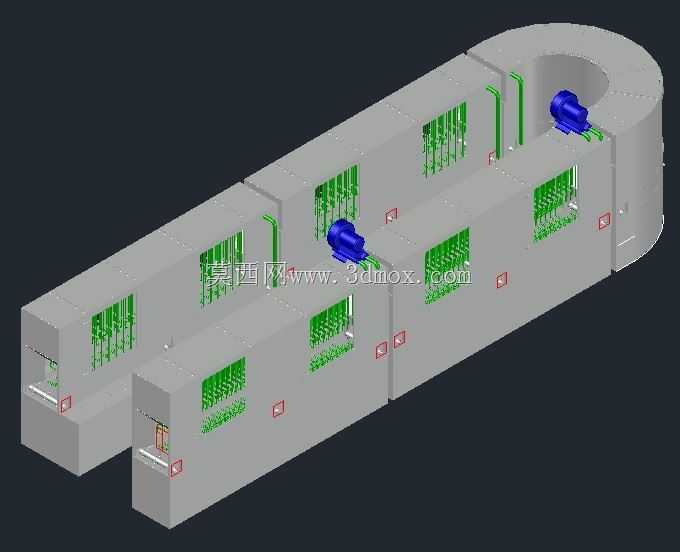

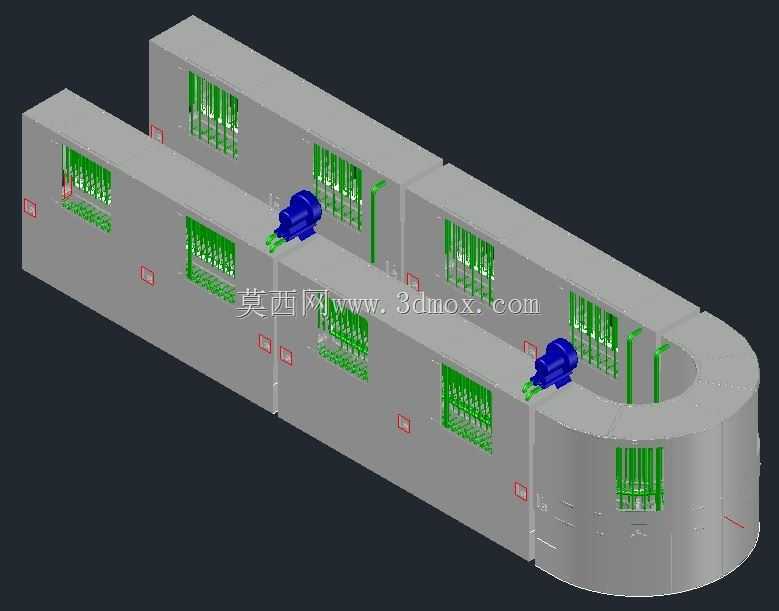

　　该设备为分段式工业洗涤装置，整体呈U形长通道布局，主要用于连续化工业清洗、漂洗与干燥工序，适合在批量工件、织物或零部件需要按工艺顺序通过不同处理区段的产线中使用。设备主体由两段竖直长腔体与顶部弧形过渡段连接而成，形成连续的物料通行路径，内部按功能划分为清洗区、漂洗区和干燥区，各段结构独立又相互衔接，便于在实际工程中根据处理节拍调整喷淋、浸泡、风切或烘干模块。从结构设计角度看，竖直双列布置能够在有限占地内延长处理路径，使物料在设备内获得足够的停留时间；顶部圆弧过渡则承担转向与导向作用，减少链条、挂具或输送机构在折返过程中的卡滞风险。两侧长腔体外侧可见分段连接与加强结构，这类结构通常用于支撑腔体内导轨、喷管、加热组件或输送托架，

　　同时方便制造、运输和现场装配。设备底部设置安装基准面，机架与腔体连接位置需要重点校核水平度和纵向直线度，否则输送系统在长距离运行中容易出现跑偏、异响或局部磨损。在实际选型与布置时，应先确认物料外形、吊挂方式和单挂重量，再确定通道净宽、内高以及转弯半径。顶部弧形区的内轮廓直接决定吊具或工件的通过边界，设计时需预留安全间隙，避免工件在转向时与内壁、喷管或密封件发生干涉。清洗段通常布置喷淋管、储液槽和循环接口，漂洗段强调逐级减污和液流更新，干燥段则需考虑风嘴布置、排湿通道及保温结构。三维建模时应将输送链、导轨、槽体、检修门、管路接口和外部护板分层表达，尤其要校验长距离导轨拼接处的平滑过渡，以及驱动端、张紧端与弧形转向段的位置关系。

　　安装边界方面，设备前方需预留操作与维护空间，侧面应留出管路、阀门和电气接线位置，顶部则根据排风或检修形式确定净空。对于结构工程师而言，这类模型的价值不仅在于外观呈现，更在于通过完整的空间关系检查工艺区段划分、物料通过性和机架承载逻辑，从而为后续详细设计、设备布置和产线集成提供可靠依据。
