氢氟酸蒸发用储罐及蒸馏塔结构设计

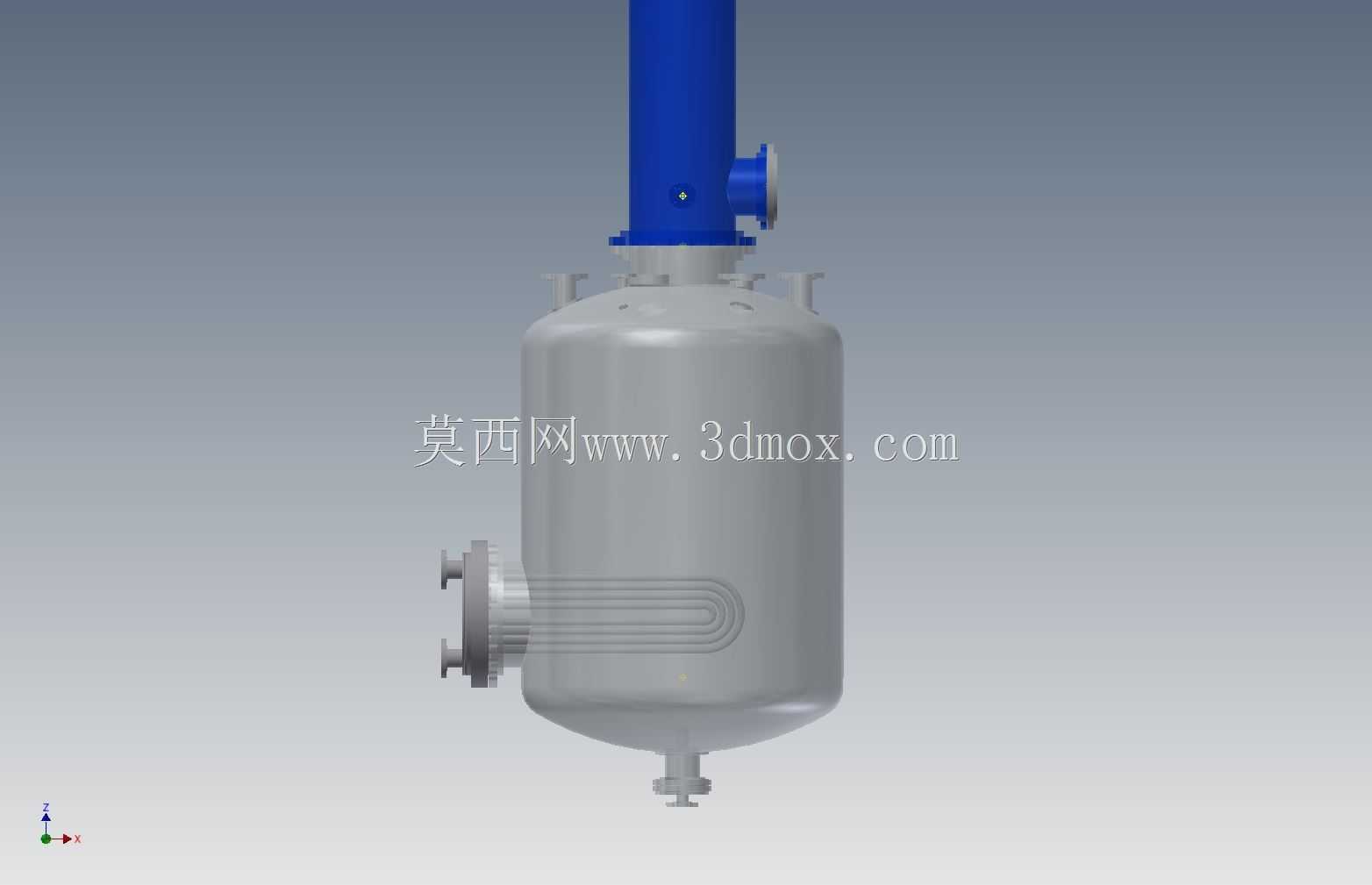

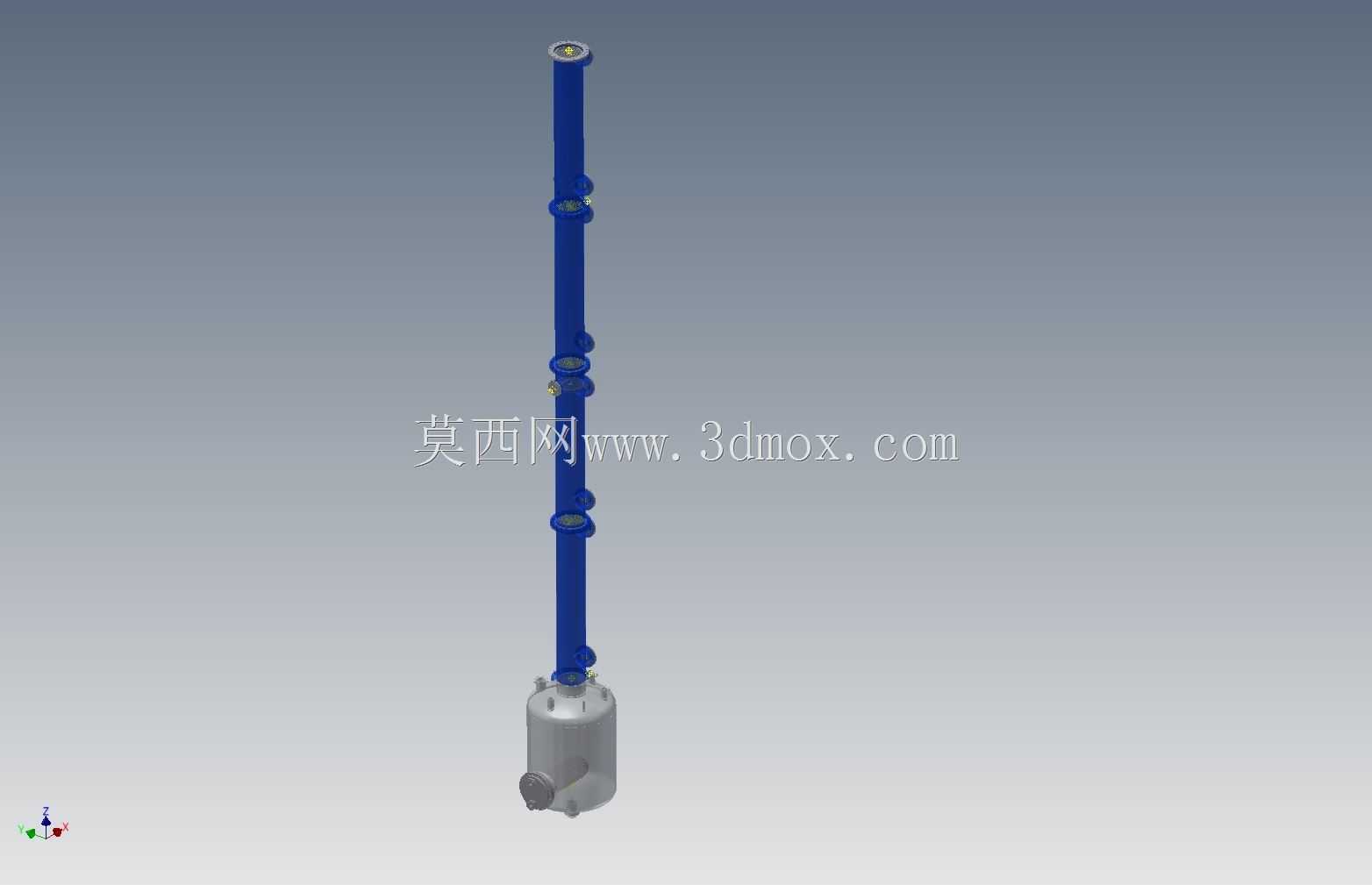

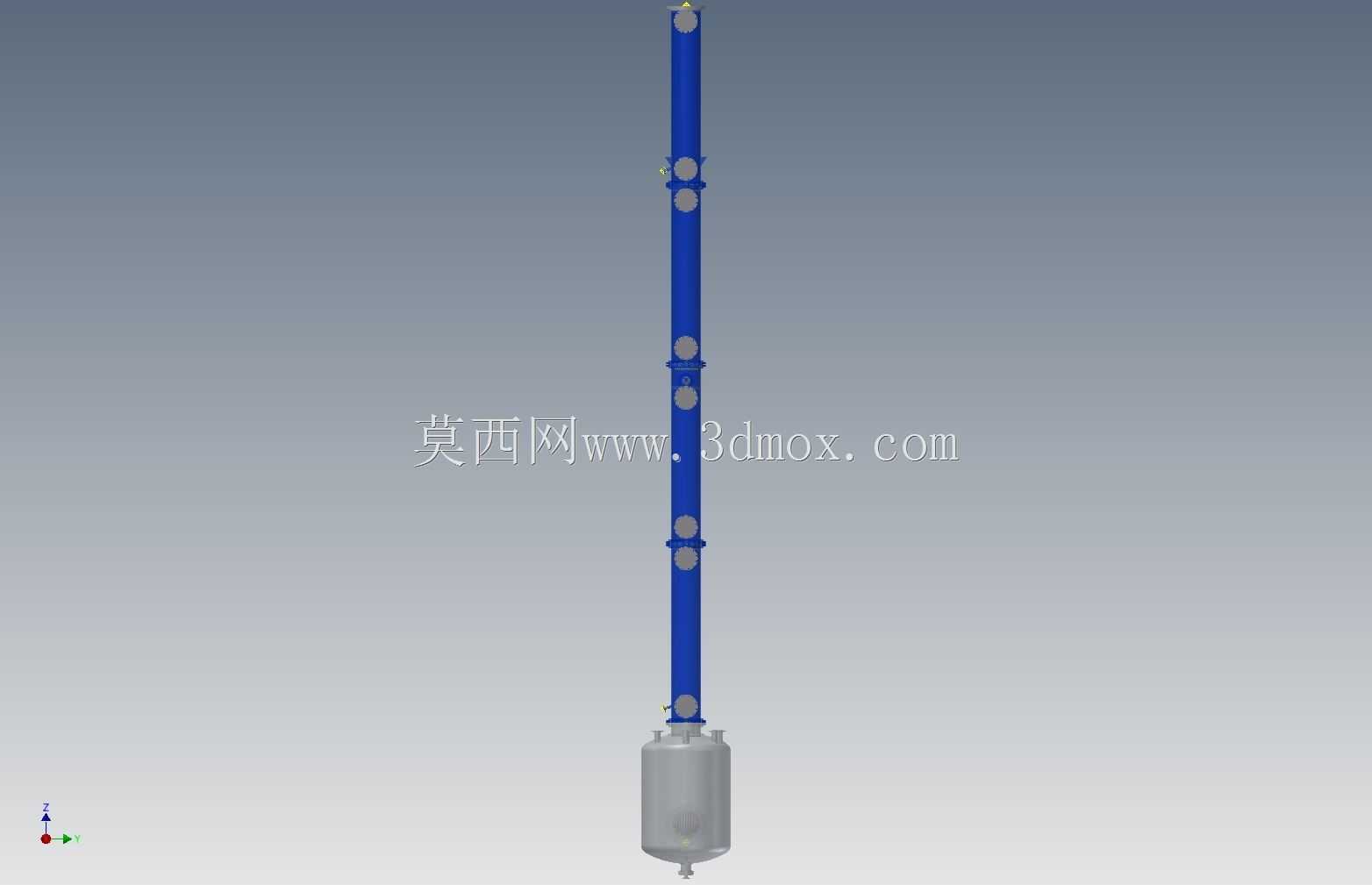

　　这套设备的核心定位是处理氢氟酸介质的蒸发工序，在氟化工、半导体湿法试剂提纯、特种酸再生回收产线中，这类带蒸馏段的储发一体装置承担着液相酸液向气相相变转化的关键作用。不同于常规常压储槽，它需要同时兼顾储液稳压、受热蒸发、气液初步分离三重功能，设计阶段首先要锚定现场的安装边界：设备整体采用立式同轴布局，下部储罐段为承压储液腔，筒体直径根据额定储液容积匹配，裙座支撑圈的开孔位置完全对应厂区预埋地脚的跨距，无需额外加装过渡底座即可完成就位，塔顶气相出口的法兰端面与车间主工艺管道的标高差控制在合理范围，避免后续配管出现额外的应力弯段。从功能逻辑上拆解，下部储罐并非单纯的存液容器，腔体内设置了导流挡板，进料口沿筒体切向接入，

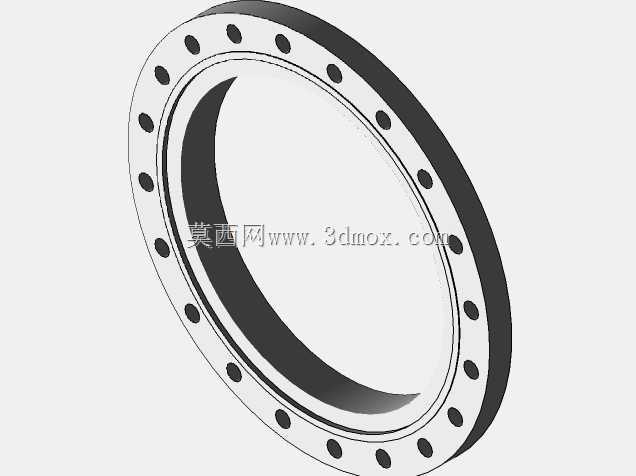

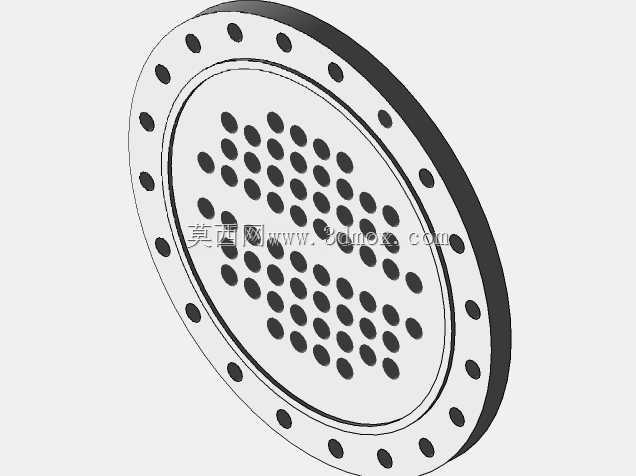

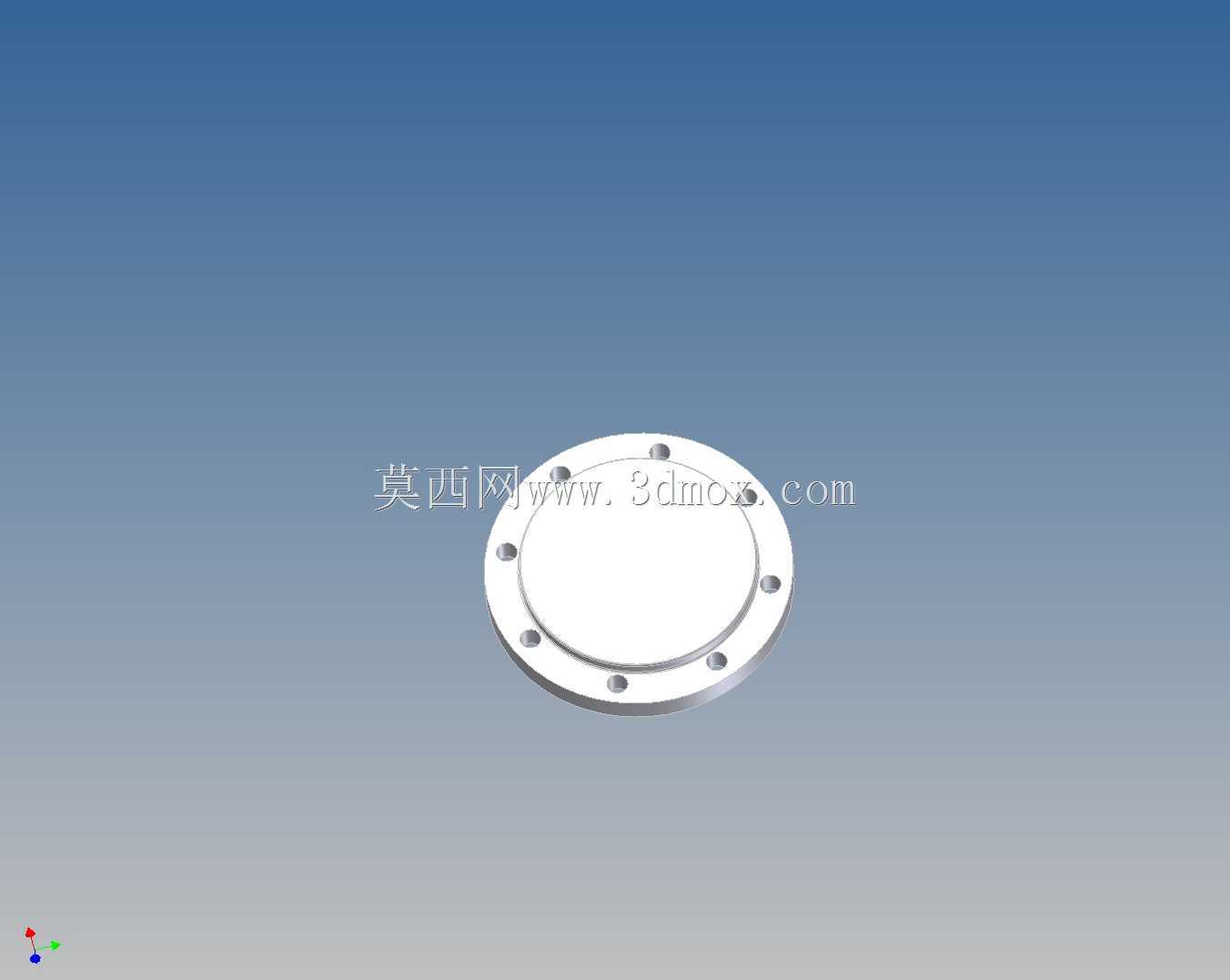

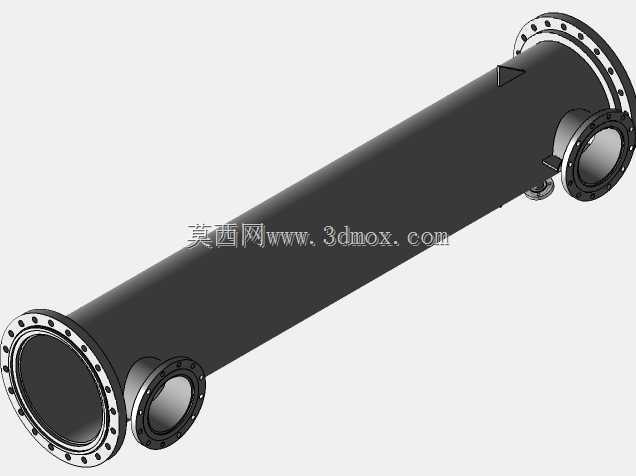

　　incoming酸液进入腔体后会沿壁面形成旋流，既可以避免进料直接冲击加热面造成局部温场波动，也能让液相内裹挟的微量固相杂质在旋流过程中沉降至锥底排污段。蒸馏塔段与储罐顶部采用可拆法兰连接，塔内件根据氢氟酸的腐蚀特性选型，塔节的高度设计充分考虑了气液两相的传质行程，蒸发上升的气相经过塔内件时，夹带的液滴会被拦截回流至下部储腔，输出的气相干度可满足后续冷凝或反应工序的进料要求。做结构建模时，腐蚀裕量的取值是核心要点，所有与酸液接触的壁面、内件都要根据介质浓度和工作温度预留足够的腐蚀余量，法兰密封面的选型不能套用普通水系统的平面密封，需采用适配强腐蚀介质的密封结构，避免运行过程中出现微泄漏。设备的接管布局完全贴合工艺操作逻辑：

　　液位计接口沿储罐筒体上下对称布置，可直接接入现场液位变送系统实时监控储液量；加热介质进出口设在储罐下部的夹套区域，采用低进高出的走向，保证夹套内的加热介质充满整个换热腔，不会出现气阻导致换热面积浪费；塔顶设置的安全阀接口整定压力严格匹配设备的设计承压等级，一旦腔内压力出现异常超压，可直接起跳泄压，保障整个蒸发单元的运行安全。考虑到现场运维需求，塔节侧面预留了检修手孔，无需整体拆解塔段即可检查内件的结垢、腐蚀情况，储罐锥底的排污口正对运维通道，定期清理沉降杂质时不需要挪动周边管线。整套模型的装配关系完全还原实际制造的组对顺序，裙座与储罐下封头的焊接位置、夹套与筒体的连接焊缝、塔节法兰的把合间隙都做了等比例还原，结构设计人员可以直接参考模型完成工程图的尺寸标注与物料明细统计，也可以基于该模型调整筒体高度、塔节直径，快速适配不同处理量的产线需求。
