国际象棋金属棋子数控加工结构设计

　　这套棋子结构围绕数控铣削成型展开，整套构件分为黑白两组，分别布置在棋盘两端，棋子底部均采用统一直径的圆柱接触面，保证落位稳定，同时降低多件加工时的装夹复杂度。棋子外轮廓没有采用复杂的悬空曲面，主体回转面可通过三爪卡盘一次装夹完成车削，顶部特征再切换三轴铣削加工，能够直接在普通数控设备上完成单件或小批量制作。

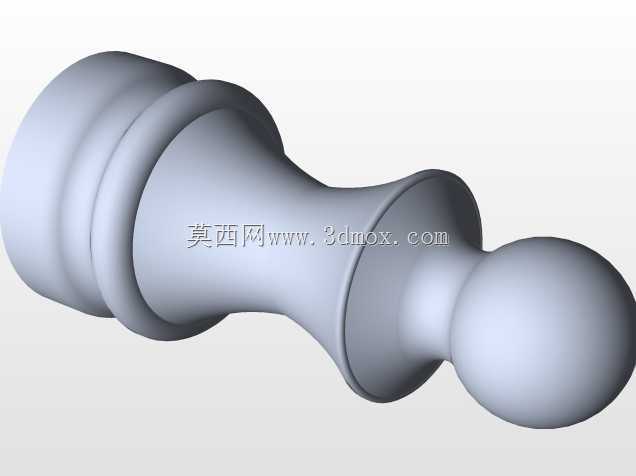

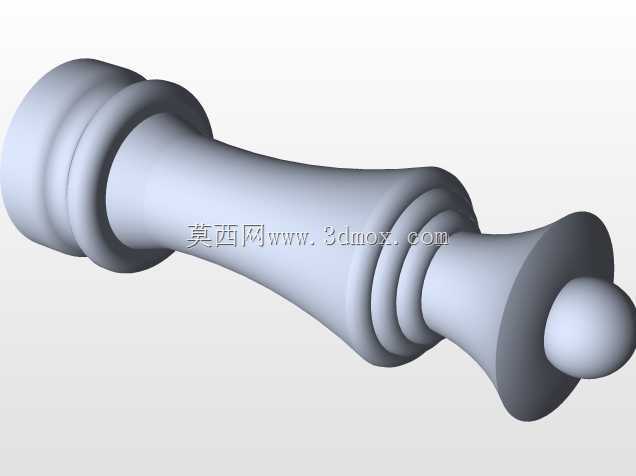

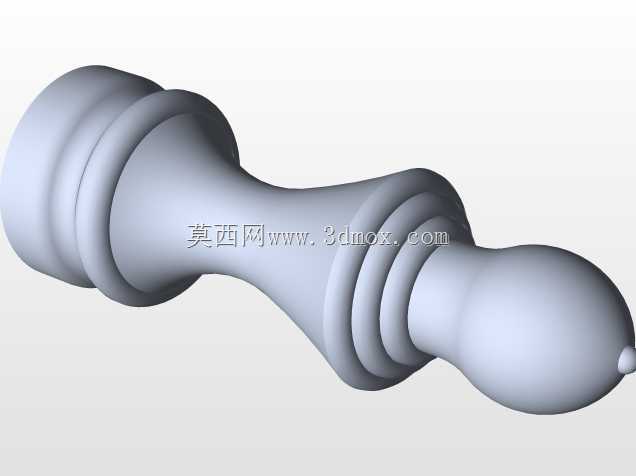

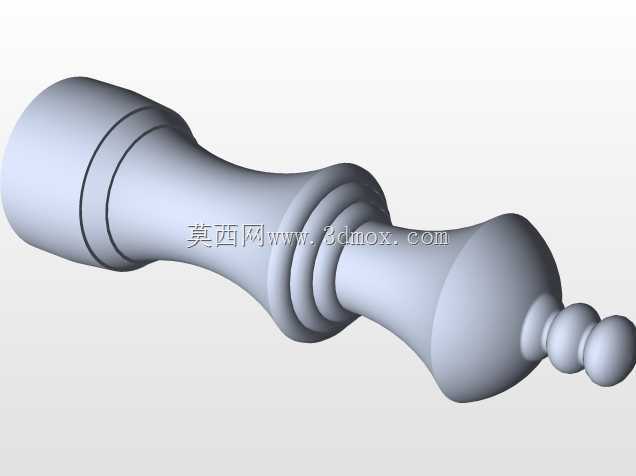

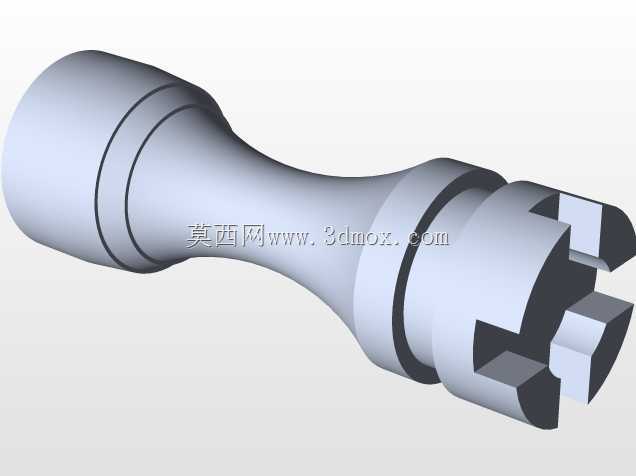

　　从实际使用场景看，这类金属棋子既可以作为棋牌用品，也可作为工艺摆件、数控教学样件或设备展厅的展示件。由于材质为铝，整体重量适中，移动时既有金属件的沉稳手感，又不会因过重压伤棋盘表面。各棋子高度按棋种区分，王、后顶部轮廓最高，兵的高度最低，操作者在对局或展示时可快速识别身份，不需要额外喷涂标识。

　　设计时优先考虑了刀具可达性。棋子颈部、顶部装饰槽均预留了标准立铣刀的进刀空间，没有出现小于刀具半径的内尖角，避免后续加工时需要电极或特殊刀具。底部与棋盘接触的端面预留精铣余量，加工完成后可一次走刀保证平面度，棋子立放时不会晃动。相邻棋子在标准棋盘格内摆放时，最大外径小于格距，手部取放不会与旁边棋子发生干涉。

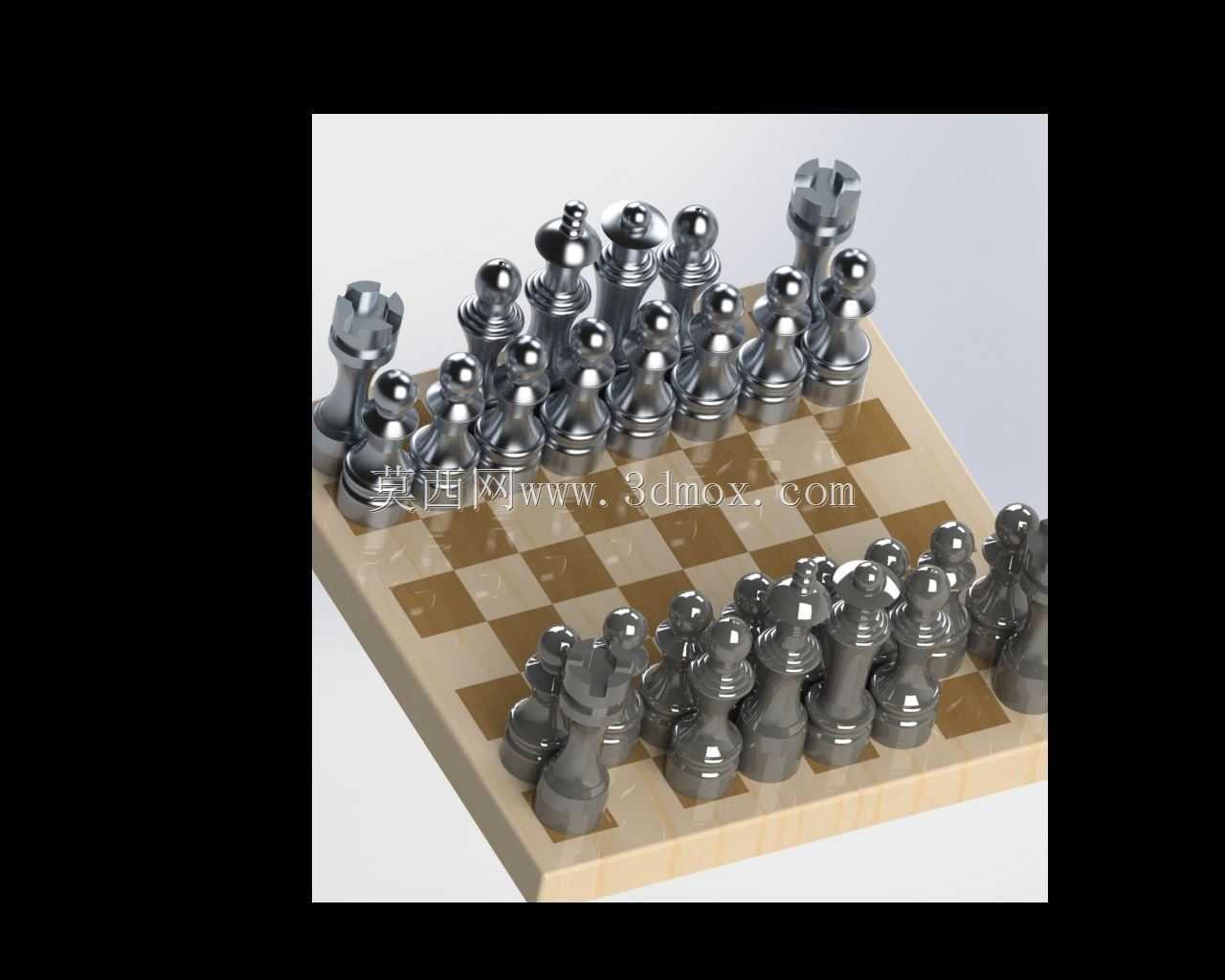

　　棋盘部分采用浅色板材与深色格面组合，格线边界清晰，能够为棋子定位提供直观参照。棋子底部直径统一后，不同棋种只改变上部造型，既保留识别特征，又让整套产品在视觉上保持系列化。对于需要进行铝件切削验证的车间，这套模型还可用于测试进给参数、表面粗糙度和刀路策略：回转面可检验车削纹路，顶部异形结构可检验曲面铣削质量，底部平面可检验装夹后的精加工稳定性。

　　结构建模过程中，各棋子均以实体方式构建，壁厚和实体区域连续，没有薄片或零厚度面，便于后续生成刀路。顶部装饰特征采用圆角过渡，既减少应力集中，也避免加工后出现锋利边缘。棋子重心集中在中下部，即使受到轻微触碰也不易倾倒。若用于批量生产，可在底部增加防滑垫槽，或在顶部做喷砂、阳极氧化等表面处理，以区分双方棋子并提升耐磨性能。
