CM-700机器人伺服控制器结构设计

　　该模型呈现的是机器人伺服系统中的核心控制单元，主体由上层蓝色控制模块、下层绿色载板以及多组接线端子构成，适合用于小型多关节机器人、教育机器人、舵机阵列和实验平台的电控布局校核。上层模块表面印有ROBOTIS标识，芯片区域位于板卡中部，四周布置排针与排母，用于实现处理器、通信接口和电源通道之间的信号互联；下层载板承担扩展、转接和机械支撑作用，边缘设置成排白色插接端子，便于伺服电机、传感器和外部电源快速接入。

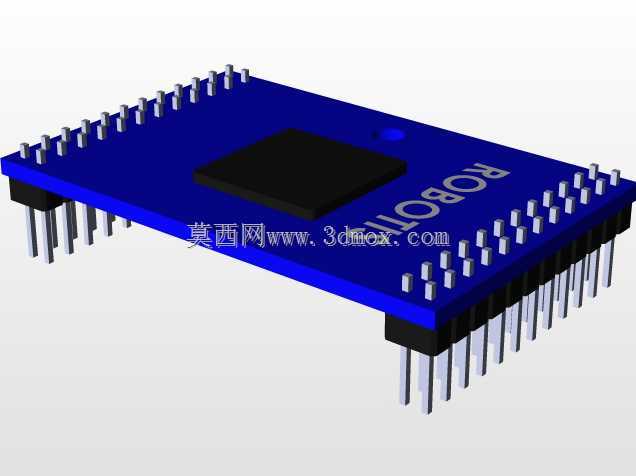

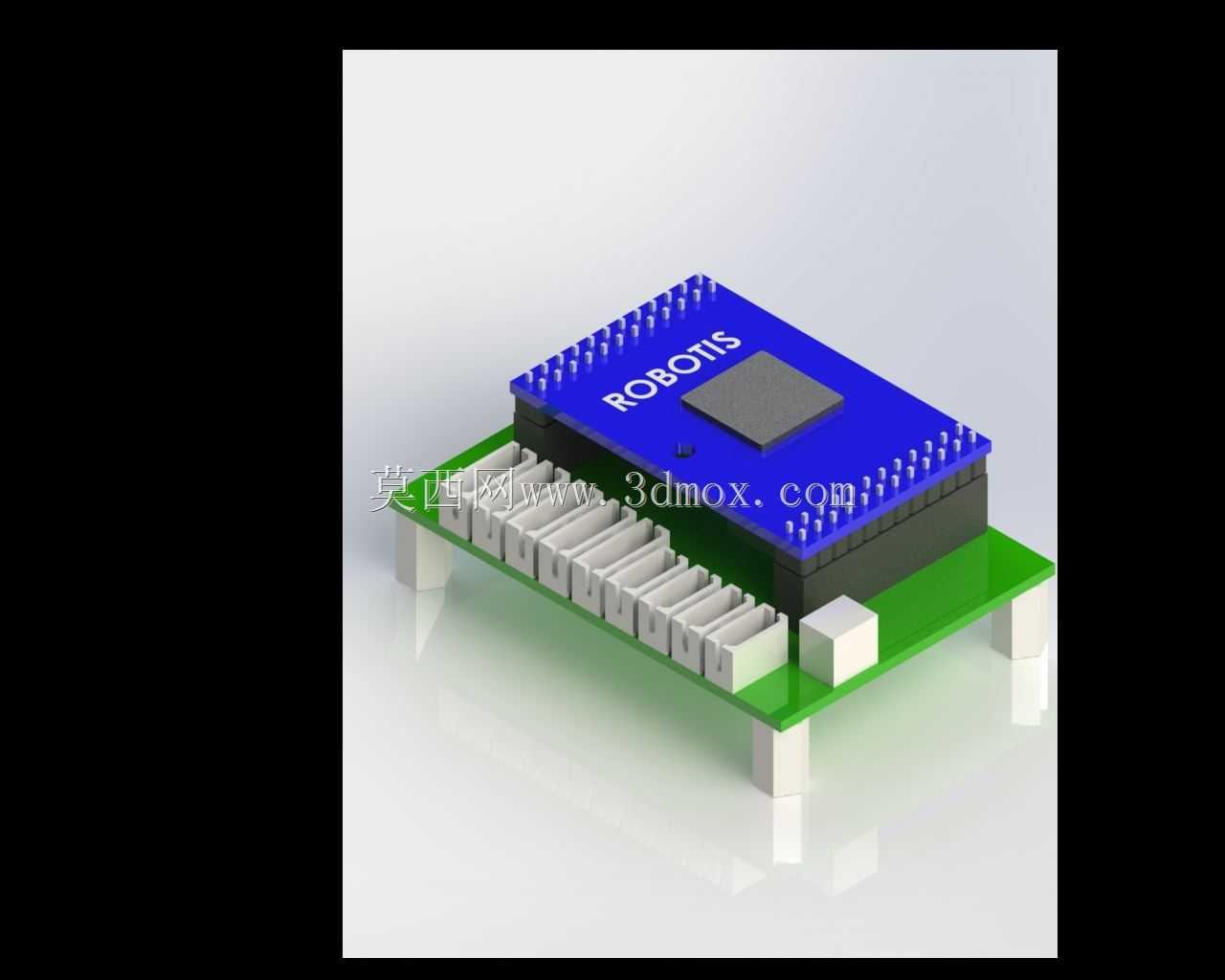

　　从实际使用角度看，这类控制器并不只是一块普通电路板，而是机器人动作协调的中枢。它需要同时接收上位机指令、采集关节状态，并向多个伺服执行单元发送控制信号，因此在结构设计上必须兼顾信号密度、插拔可靠性和装配空间。模型中端子沿板边连续排布，这种方式能够缩短线束走向，使多轴机器人的接线更加规整，也方便在样机调试阶段逐路排查信号。蓝色模块通过排针堆叠在绿色载板上方，形成双层板结构，既节省平面安装面积，也让核心控制部分与外部接口部分在功能上分区明确。

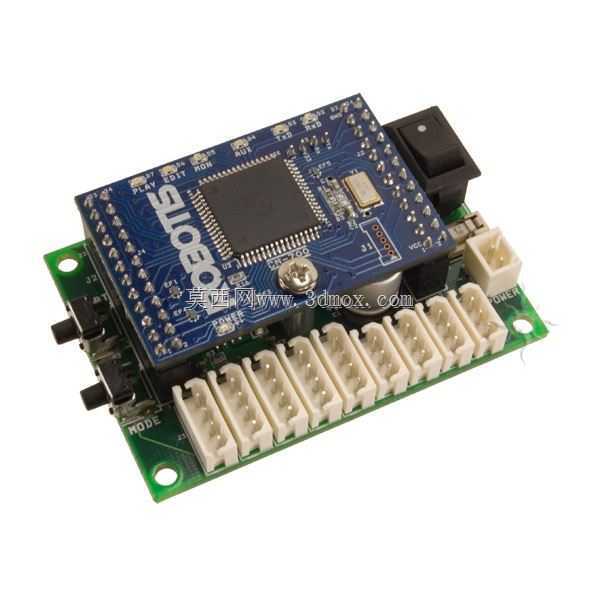

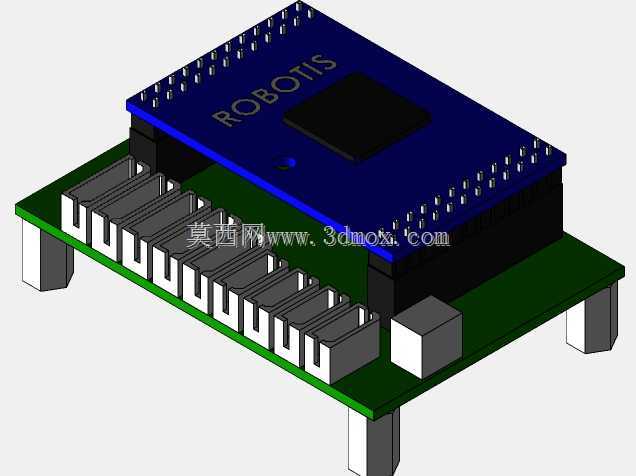

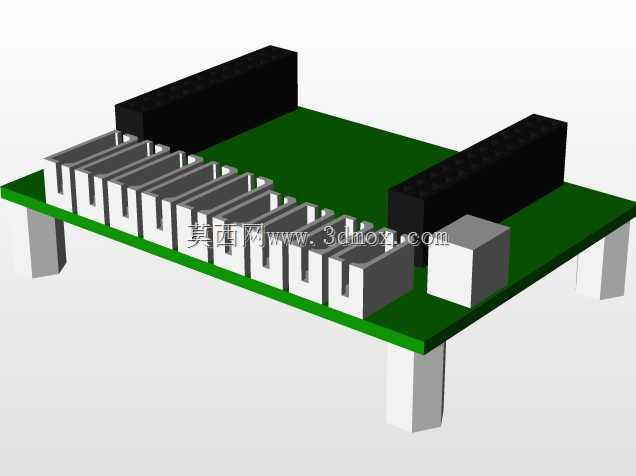

　　建模时需要重点关注板间堆叠高度、排针间距、端子外形和支撑柱位置。上层模块下方预留的间隙会影响整体散热与维修空间，若间隙过小，后期更换跳线帽或检测引脚会受到限制；若间隙过大，则会增加整体高度并降低抗震性。载板四角的白色支撑柱将电路板抬离安装面，能够避免焊盘直接接触金属机架，减少短路风险，同时为底部走线和焊点留出安全距离。对于结构工程师而言，这些边界尺寸比单纯的外观造型更重要，因为它们直接决定控制器能否装入机器人躯干、云台或小型控制盒内。

　　在安装边界方面，板卡长度、宽度和上层模块高度需要共同纳入整机包络检查。多组端子位于同一侧或相邻侧时，线束弯曲半径不能被外壳侧壁压缩，否则插头根部容易产生应力断裂。芯片所在区域应避免被金属压条直接覆盖，顶部最好保留一定空气流通空间；若整机采用封闭壳体，还需结合发热情况考虑散热孔或导热垫位置。模型中方形辅助元件靠近端子区域布置，设计时应核对其与插头手柄之间的操作空间，防止多根线缆同时插入后出现干涉。

　　该结构适用于教学实验平台、仿生机器人、多舵机机械装置以及轻型自动化执行机构。通过三维模型可以提前验证控制器与支架、壳体、线束和伺服接口的匹配关系，减少实物试装时的返工。对选型人员来说，可直观评估端子数量、板卡尺寸和堆叠方式是否满足系统扩展需求；对建模人员来说，该模型也提供了电路板模块化堆叠、接口集中布置和支撑隔离设计的参考范例。
