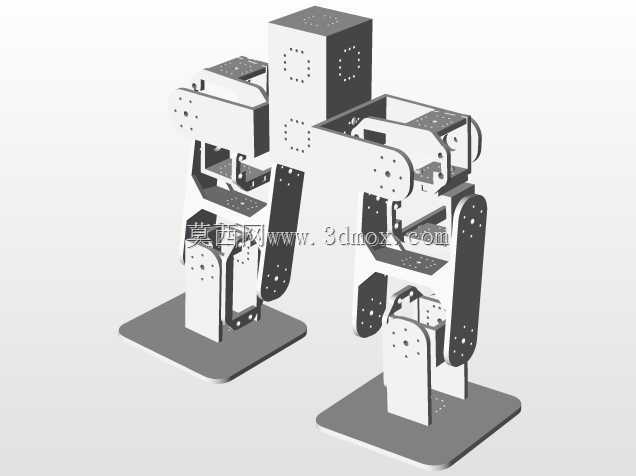

双足舵机驱动仿生行走机器人结构

　　该结构面向小型仿生行走平台的教学验证与运动控制实验，核心目标是在有限安装空间内完成髋、膝、踝多关节协同动作。整体采用分层板件拼接思路，躯干、大腿、小腿与足底均通过孔位和支架形成确定的运动链，便于在样机阶段快速调整连杆长度、关节间距与重心位置，从而检验步幅、抬腿高度和静态稳定性之间的关系。

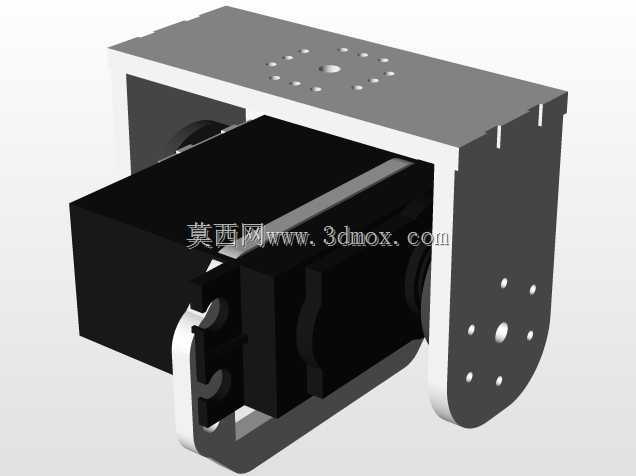

　　驱动单元围绕TowerPro_MG995类舵机布置，关节处预留舵机安装面、螺钉孔和摇臂连接位，使动力输出轴线与关节回转中心尽量重合。这样的处理可以减少偏载带来的连杆扭曲，也能让控制端的角度指令更直接地映射为腿部姿态变化。髋部承担躯干支撑与腿部摆动，膝部负责折叠抬腿，踝部则通过足底平面改善着地接触；三处关节在尺寸链上相互约束，任何一处孔位偏差都会放大为足端落点误差，因此建模时需要重点核对同轴度、相邻板件间隙和运动极限角。

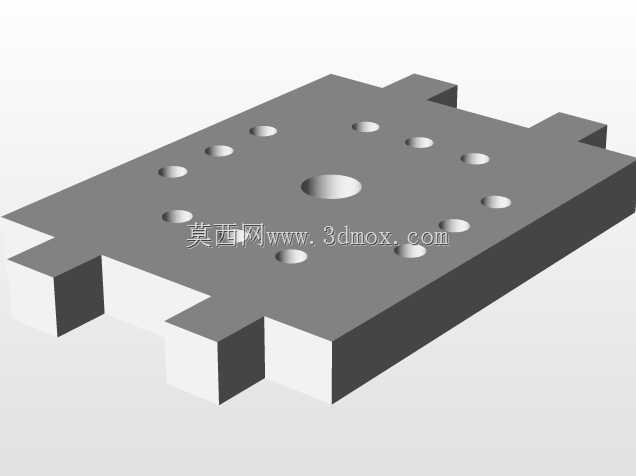

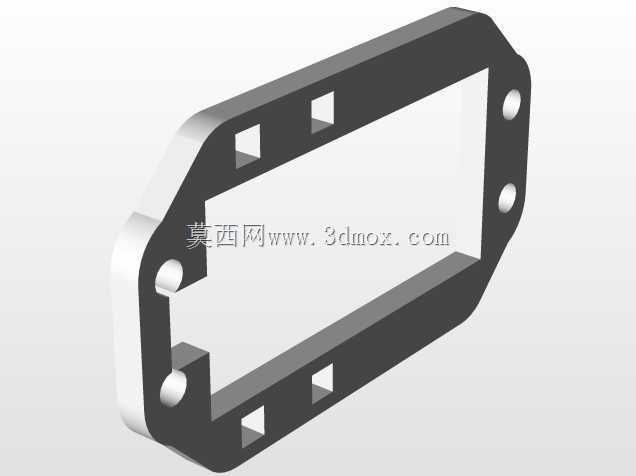

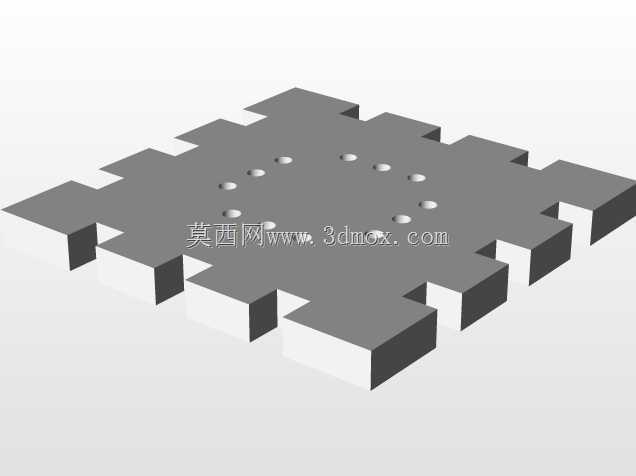

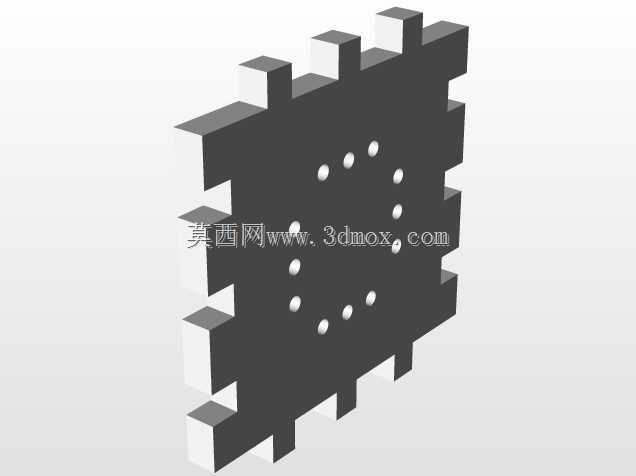

　　从实际用途看，这类机构常用于机器人步态开发、舵机性能测试、传感器搭载验证以及学生竞赛项目。它不追求高速重载，而强调可观察、可改装和可重复装配。躯干上方的块状区域可作为控制板、电池或小型感知模块的安装边界；腿部侧板的多孔设计既用于减重，也提供线束穿行和附加支架固定位置。足底采用平板式接触面，适合在平整桌面或实验地面上完成静步态演示，若更换为弧形或柔性足底，则可进一步测试不同地面对行走稳定性的影响。

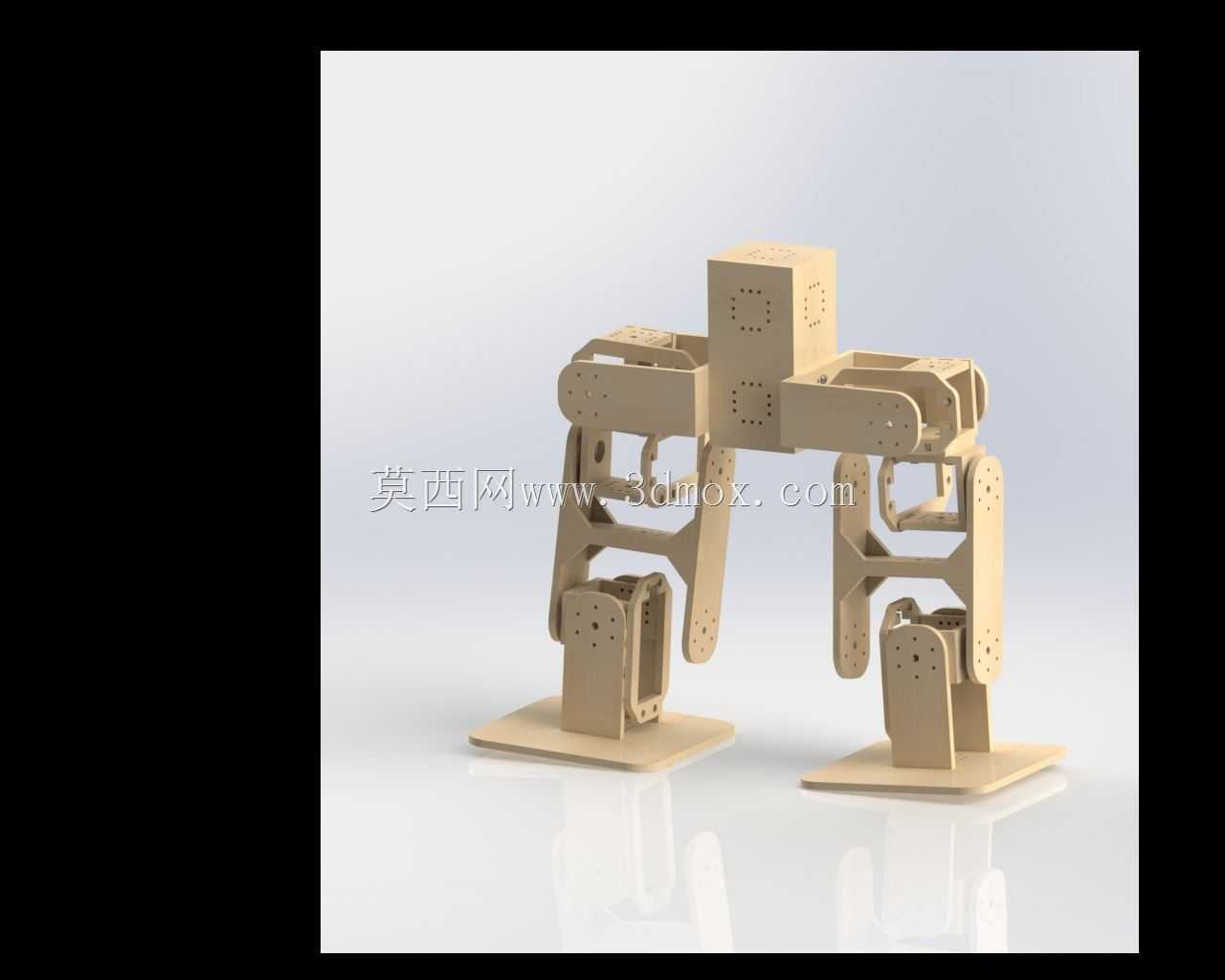

　　外形与安装边界方面，双腿对称布置，足端展开宽度决定侧向稳定裕度，躯干高度决定整体重心位置。设计时需要把舵机本体尺寸、摇臂摆动半径、螺钉头突出量以及线缆弯曲半径全部纳入干涉检查，尤其在膝关节最大屈曲和髋关节前后摆腿时，要避免大腿与小腿、腿部与躯干之间发生碰撞。板件厚度、舵机耳座间距和紧固件规格共同决定整机刚性；若后续增加负载，应优先补强髋部连接区和踝部支架，而不是简单放大所有零件。

　　该模型的价值在于把抽象的步态算法落实为具体的机械约束：关节转角范围决定理论步幅，连杆比例决定足端轨迹，结构刚性决定动作重复性，装配间隙则决定控制调试难度。对结构设计人员而言，可据此评估舵机布局是否合理；对控制开发人员而言，可直接读取关节轴线、限位位置和安装基准；对教学场景而言，它提供了从零件装配、运动仿真到样机调试的完整载体。
