金属材料加速老化试验设备结构设计

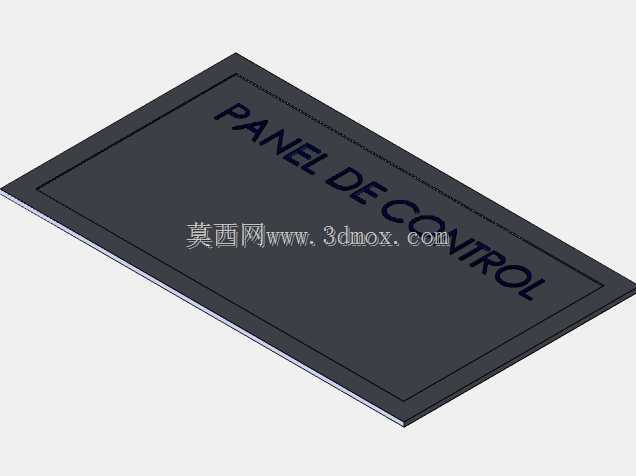

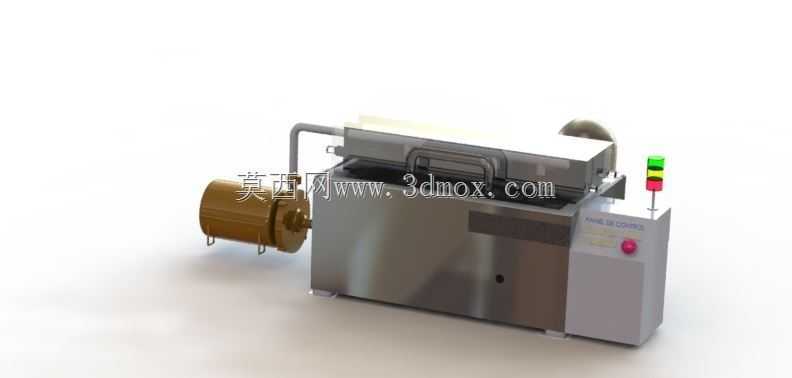

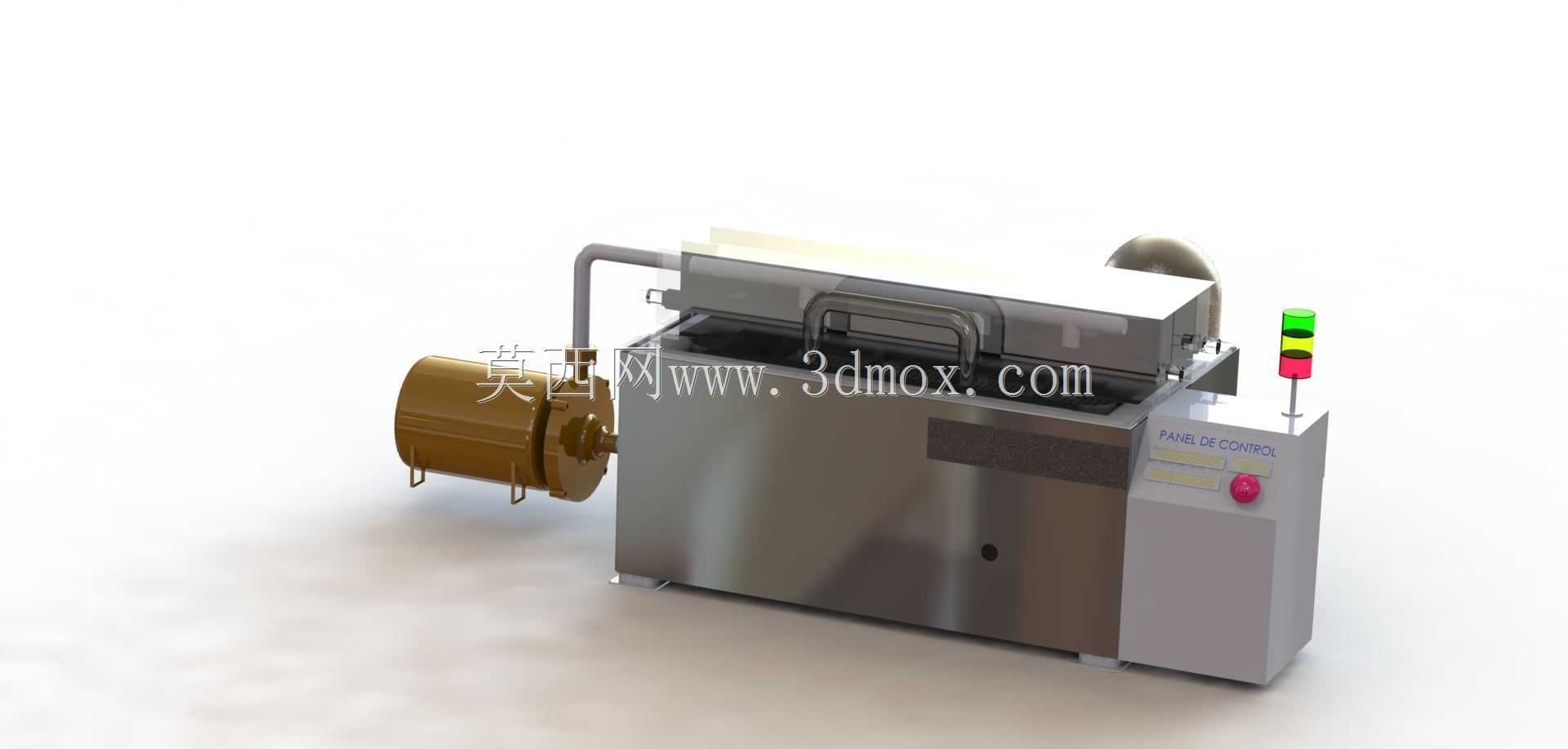

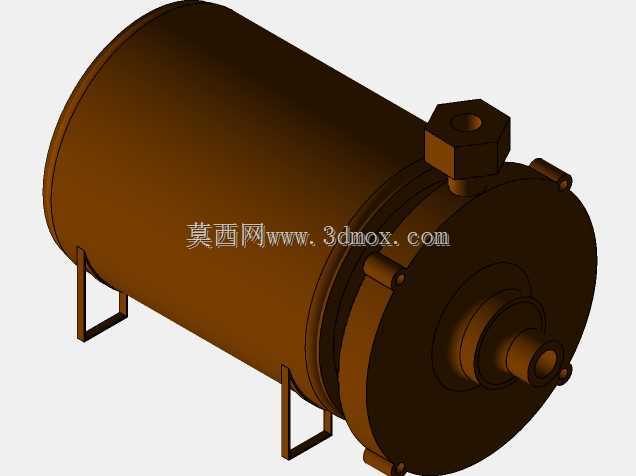

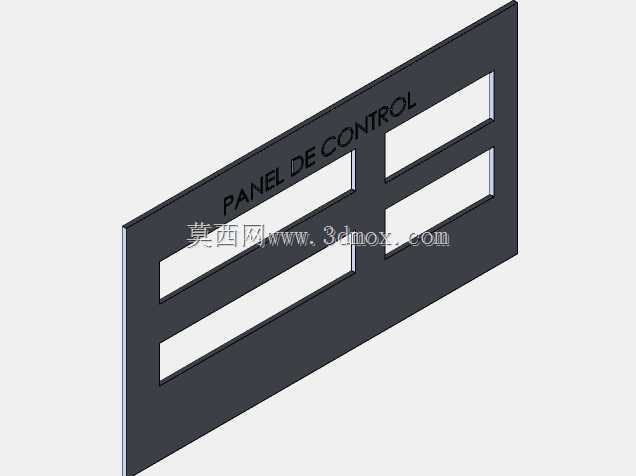

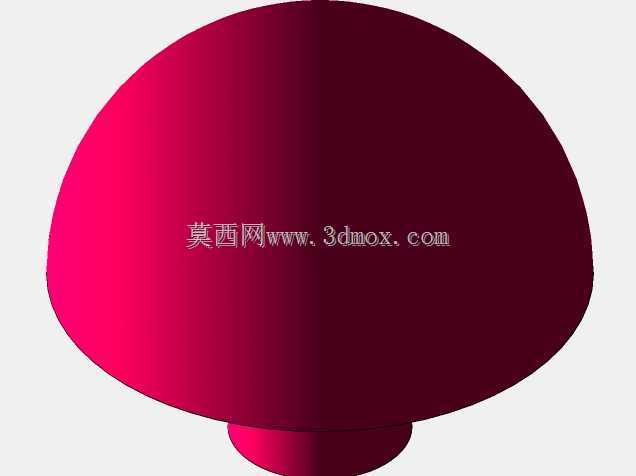

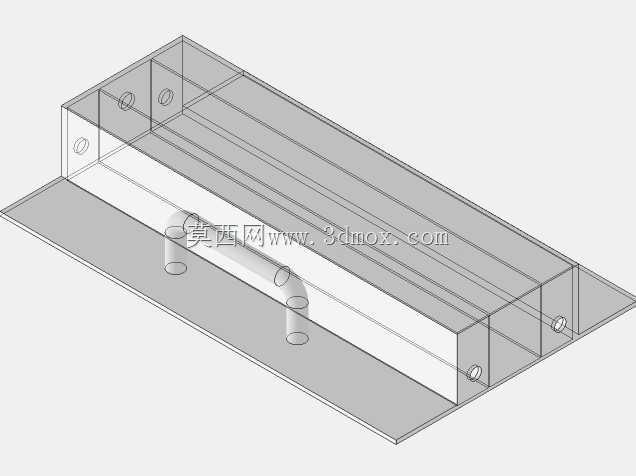

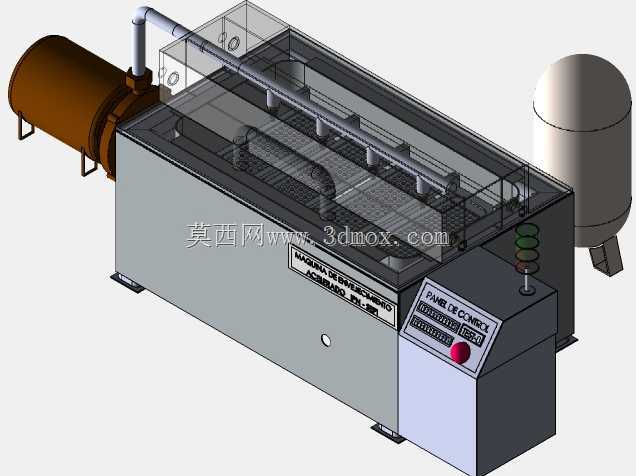

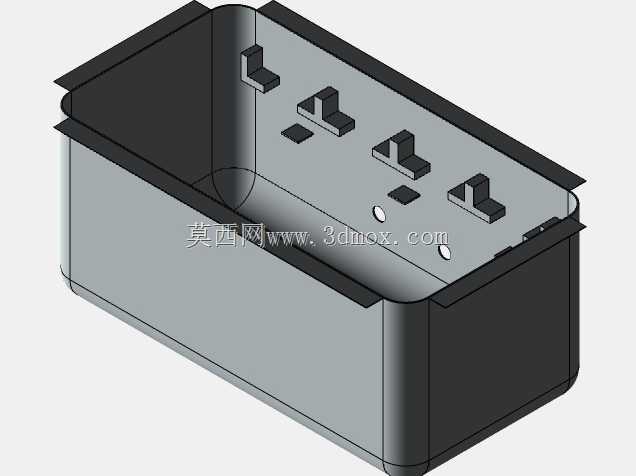

　　该设备主要面向金属材料耐候性能验证场景，用于在受控环境中加速暴露材料表面的老化、氧化及辐照失效过程。在实际产线与实验室中，这类装置常被用于金属涂层、合金试样、结构件表面处理工艺的对比测试，通过模拟温度与紫外线辐照的耦合作用，缩短自然环境下的长期观测周期，为材料配方筛选、表面处理工艺优化提供可重复的试验条件。从结构布局看，主体采用卧式槽体设计，中部为封闭试验腔体，顶部设置可开启的翻盖与把手，方便试样取放与腔体内部维护。槽体左侧外接鼓风或循环组件，通过管路与腔体连通，用于实现腔内气流组织与温度均匀性控制；右侧集成控制柜体，面板布置急停按钮与三色状态灯，可直观反馈设备运行、待机与故障状态。这种分区设计将机械执行、

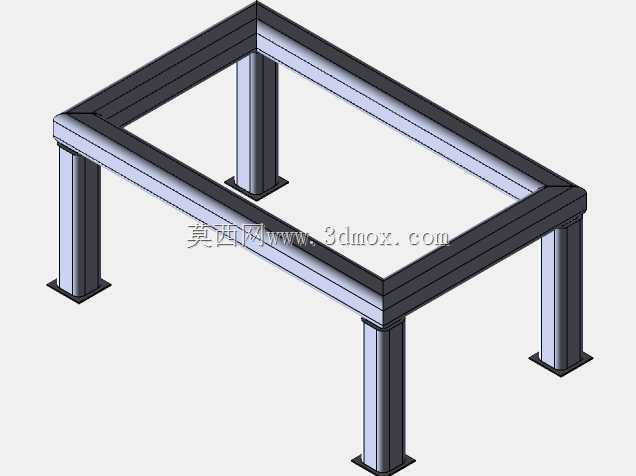

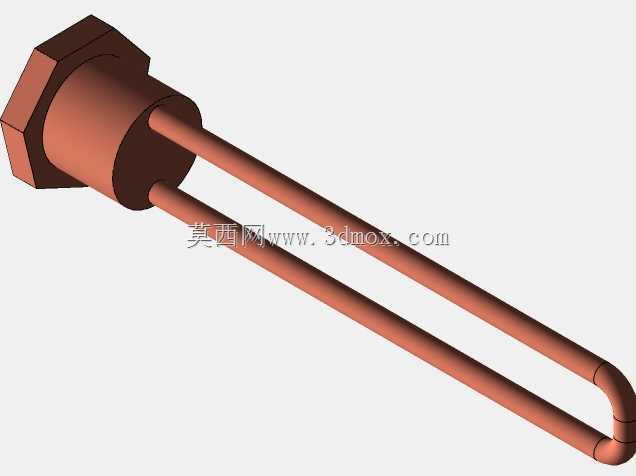

　　试验空间与电气控制相对隔离，既减少热源与辐照组件对控制元件的影响，也便于现场布线与后期检修。设计思路上，腔体优先考虑密封与保温边界，减少内外热交换造成的温度波动；翻盖与槽体的配合面预留密封安装位，可适配不同耐温等级的密封条。左侧外接组件的安装法兰与管路走向经过空间校核，保证维护时无需整体移动主机即可拆卸风筒或加热模块。柜体侧面预留电气安装板位置，强弱电走线可沿柜体侧边线槽分隔布置，降低信号干扰风险。外形与安装边界方面，整机为一体式落地结构，底部设置支撑脚，可直接放置于平整的实验室地面或设备平台。设备长度方向需预留左侧组件的拆装空间，右侧控制柜前方应保留操作与开门距离，顶部翻盖开启范围内不得布置管线或障碍物。进排风接口位于侧部，对接现场排风管路时需核对接口高度与转弯半径，避免管路弯折影响气流循环。三色灯安装于柜体顶部最高处，现场布局时应保证该位置在操作人员视线范围内，以充分发挥状态提示作用。
