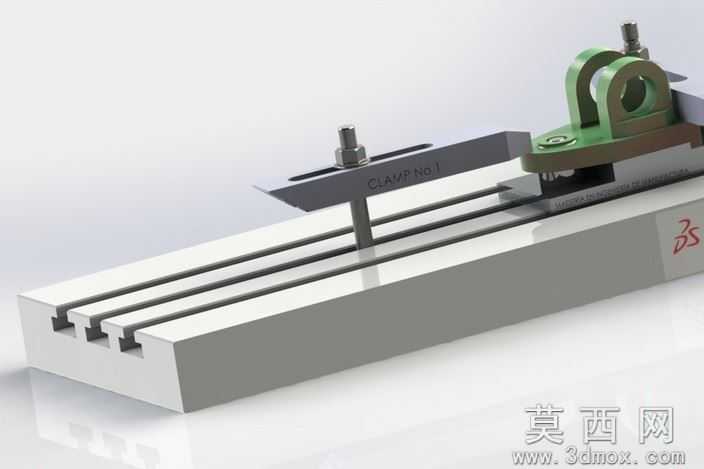

机床T型槽快压式工件固定夹具

铣床加工中最容易被忽略的装夹隐患，往往出现在压板与T型槽的配合间隙上——普通螺栓压板在反复锁紧后，T型槽内的螺母容易随螺栓转动发生偏移，导致工件装夹受力不均，薄件铣削时甚至会出现翘边让刀的问题。这套固定架的结构设计，刚好针对这类现场痛点做了适配优化。T型槽内的卡接块做了双侧限位凸台，卡入槽内后完全限制周向转动，锁紧螺栓时不需要额外伸手到槽内固定螺母，单手握扳手就能完成锁紧操作，装夹效率比普通压板提升近四成。压臂的接触端做了圆弧过渡的压合面，没有尖锐棱边，锁紧时不会在工件表面压出明显压痕，针对有色金属件、表面处理后的精加工件装夹，能减少后续打磨修痕的工序。铰接式的压座可以沿压臂方向做前后滑移，不用完全拆下螺栓就能调整压合位置，遇到不同宽度的工件时，只需要松半圈螺栓就能滑动调整压点，不用反复拆装整个夹具组件。压臂上的刻度标识能直观显示压点到支座的距离，批量加工同规格工件时，可以快速统一压合位置，避免不同工位装夹力度差异带来的加工尺寸偏差。支座底部的定位销与机床工作台的基准孔适配，安装时能快速找正夹具的安装位置，不用反复打表校正夹具与工作台的平行度。锁紧螺栓的头部做了滚花处理，临时调整位置时可以直接用手拧动预紧，不用每次都拿扳手操作，小工件快速换型时的操作流畅度提升明显。压臂与支座的铰接轴选用了小间隙配合，既保证压臂转动时没有旷量，又不会因为配合过紧出现卡滞，长期使用后铰接位置的磨损量极小，不需要频繁更换铰接销。整套夹具的受力路径做了优化，锁紧力从螺栓传导到压臂，再垂直传递到工件表面，没有侧向分力，不会推动工件发生侧向位移，铣削大切削量工况下也能保持装夹稳定性。
