机床T型槽快压夹持工装结构设计

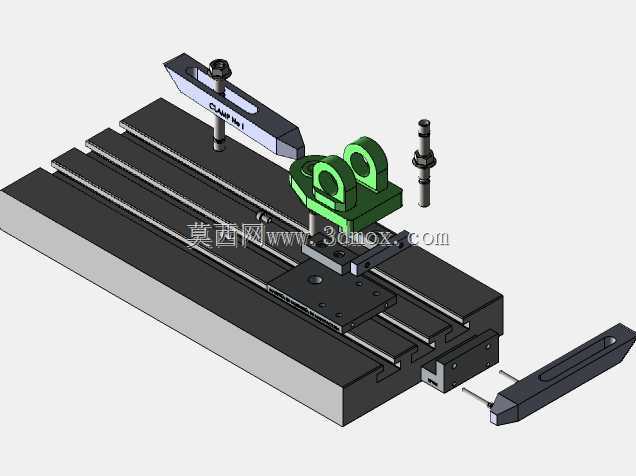

　　这套夹持组件的核心作用，是在机床工作台的T型槽上完成工件或小型治具的快速压紧与定位，常见于加工中心、铣床、钻床的单件小批量装夹场景，也可适配检测平台、焊接工装台的辅助固定需求。整套结构以带标准T型槽的铸铁平板为安装基体，槽距与槽宽遵循常规机床工作台通用规格，压紧臂通过槽内螺栓实现位置无级调节，不需要在台面上额外打孔，就能适配不同长宽尺寸的被夹件。

　　从实际使用逻辑看，压紧端采用悬臂压块结构，压头接触面做了避让与加宽处理，既可以压持工件毛坯的平整外缘，也能避开已加工面的凸起特征；配套的立式支撑柱用于平衡压紧力，避免悬臂过长导致压块翘起或工件局部受力变形。绿色的铰接支座承担转动导向，松开锁紧件时压臂可快速抬起、旋转让位，方便工件上下料，锁紧后依靠螺纹副提供稳定的轴向压紧力，相比普通压板减少了反复拆装螺栓的操作时间。

　　设计过程中优先考虑了安装边界与操作空间：底座平板的厚度、T型槽的深度均匹配常规T型螺栓的头部尺寸，保证螺栓装入后不高出槽面，工件在台面上平移时不会发生干涉；压臂的长度、支撑柱的高度预留了多档调节余量，可兼容不同高度的垫块与工件。分体式的加长压条可单独伸入狭窄工位，对槽边、侧边位置的工件进行补压，解决普通夹具无法靠近加工区域的问题。

　　结构细节上，各活动铰接处保留了合理的装配间隙，转动部位无卡滞，锁紧时受力路径直接从压臂经螺栓传递至T型槽侧壁，刚性充足；压块与工件接触的位置可更换铜质或尼龙垫块，防止夹伤已加工表面。整套模型完整呈现了夹具的装配关系与运动逻辑，可直接用于工装方案评审、夹具改型参考，也能作为机床周边自动化上下料工位的夹持单元进行二次集成，帮助设计人员快速校核压臂行程、螺栓安装位置与工作台T型槽的匹配性，减少现场试装时的干涉返工。
